Состав для моделирования процессов кристаллизации сплавов

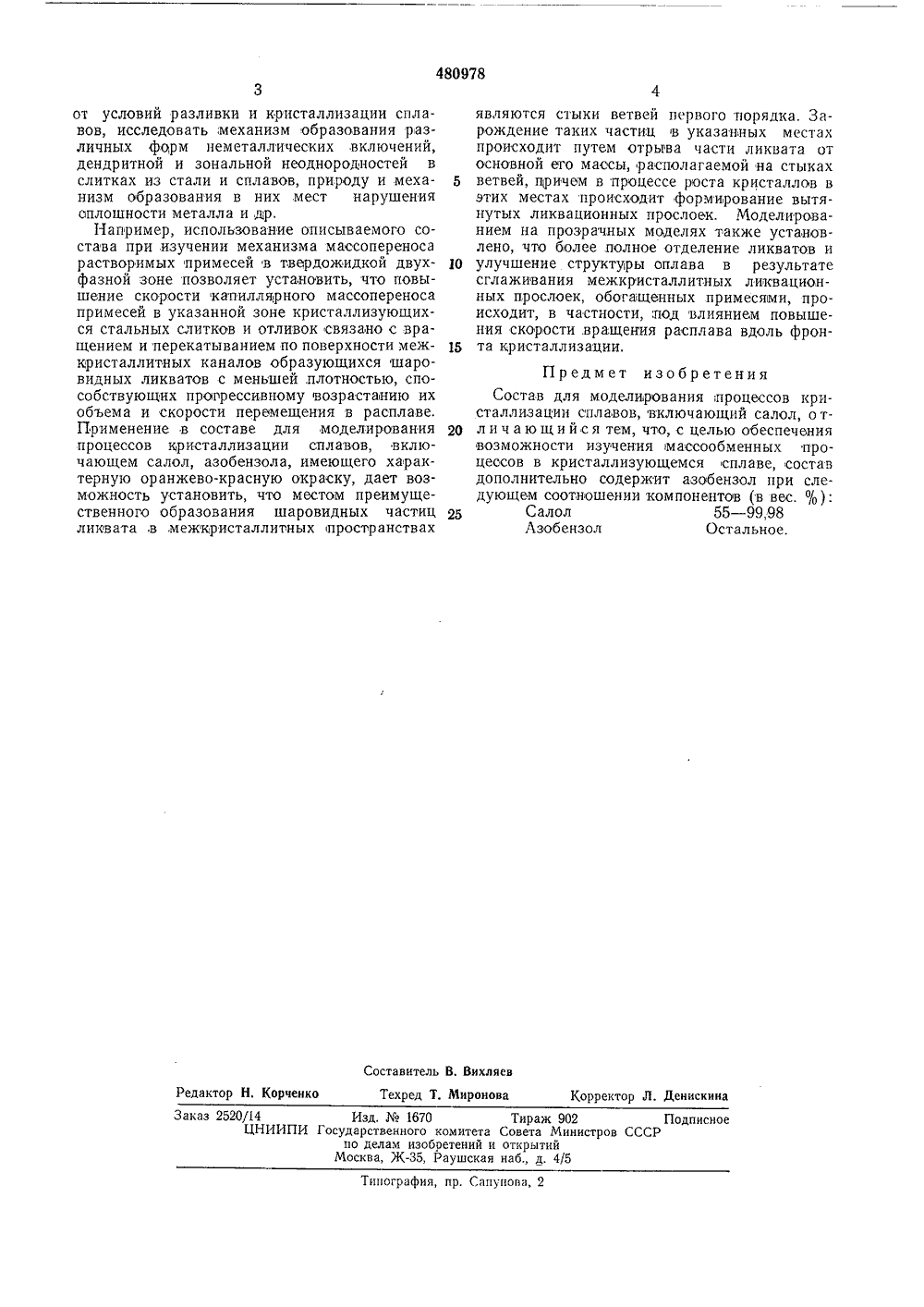

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н 11 480978 Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 15,08.75. Бюллетень30Дата опубликования описания 22.10.75 51) М, Кл, 6 01 п 33/2 Государственный хамите Совета Министров ССС. Вихляев 1) Заявитель 54) СОСТАВ ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕ КРИСТАЛЛИЗАЦИИ СПЛАВОВ Изобретение относится к металлургии и литейному производству и может быть использовано для моделирования процессов кристаллизации сплавов.Известен состав для моделирования п цессов кристаллизации металлических р плавов с использованием прозрачных жидк тей, например жидкого салола, позволяющ го наблюдать и фотографировать процесс, Однако известный состав не может быть эффективно использован для изучения двухкомпонентных сплавов.Применение салола,наиболее полно обеспечивает требования физического моделирования при изучении процессов кристаллизации чистых металлов, в которых явления перераспределения примесей и легирующих элементов не получают развитие. Из-за различий в растворимости примеси в жидкой и твердой фазах (например серы в железе) в процессе кристаллизации сплава у межфазной границы раздела образуются обогащенные лримесью слои расплава, влияющие на характер кристаллизации сплава и развитие химической неоднородности слитков и отливок. Примеси оказывают решающее влияние также на возможность образования различного, рода несовершенств кристаллов, которые сильно сказываются на ряде физических и механических свойств сплава. Наличием примесей определяется степень развития столбчатых и равноосных структур в слитках, появление в них межкристаллитных ликвационных прослоек и таких наиболее опасных дефектов макро структуры, как внеосевая и осевая химическиенеоднородности, Следовательно, при проведении исследований процессов кристаллизации сплавов необходимьвм является выбор такого состава вещества для физического моделиро вания, составляющие которого позволяли бывести,непосредственное наблюдение за кинетикой кристаллизации сплава и поведением растворимых примесей в кристаллизующихся слитках и отливках.15 Для возможности изучения массообменныхпроцессов в кристаллизующемся сплаве предлагаемый состав для моделирования, процессов кристаллизации сплавов дополнительно содержит азобензол при следующем соотноше нии компонентов (в вес, %):Салол 55 - 99,98 Азобензол Остальное.Применение указанного состава для моделирования процессов кристаллизации спла вов позволяет изучать путем физического моделирования на прозрачных моделях процессы заполняемости литейных форм сплавом, закономерности структурообразования и поведения растворимых примесей и легирующих 30 элементов в слитках и отливках в зависимости480978 Составитель В. ВихляевРедактор Н, Корченко Техред Т. Миронова Корректор Л, Денискина Заказ 2520/14 Изд,1670 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 от условий разливки и кристаллизации сплавов, исследовать, механизм образования различных форм неметаллических включений, дендритной и зональной неоднородностей в слитках из стали и сплавов, природу и меха низм образования в них ,мест нарушения оплошности металла и др.Например, использование описываемого состава при .изучении механизма маосопереноса растворимых примесей в твердожидкой двух фазной зоне позволяет установить, что повышение скорости капиллярного массопереноса примесей в указанной зоне кристаллизующихся стальных слитков и отливок связано с вращением и перекатыванием по поверхности меж кристаллитных каналов образующихся шаровидных ликватов с меньшей, плотностью, способствующих прогрессивному возрастанию их объема и скорости перемещения в расплаве, Применение в составе для моделирования 20 процессов кристаллизации сплавов, включающем салол, азобензола, имеющего характерную оранжево-красную окраску, дает возможность установить, что местом преимущественного образования шаровидных частиц лиловата в,межкристаллитных пространствах являются стыки ветвей первого порядка. Зарождение таких частиц в указанных местах происходит путем отрьгва части ликвата от основной его маосы, располагаемой на стыках ветвей, причем в процессе роста кристаллов в этих местах происходит формирование вытянутых ликвационных прослоек. Моделированием на прозрачных моделях также установлено, что более полное отделение ликватов и улучшение структуры сплава в результате сглаживания межкристаллитных ликвационных прослоек, обогащвнных примесями, происходит, в частности,:под влиянием повышения скорости вращения расплава вдоль фронта кристаллизации,Предмет изобретенияСостав для моделирования;процессов кристаллизации сплавов, включающий салол, отл и ч а ю щ и й с я тем, что, с целью обеспечения возможности изучения массообменных процессов в кристаллизующемся сплаве, состав дополнительно содержит азобензол при следующем соотношении компонентов (в вес. о/,):Салол 55 - 99,98 Лзобензол Остальное.
