Устройство для синхронизирования вращения сцепляемых зубчатых колес в коробках передач моторных повозок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 44135
Автор: Абрамов
Текст

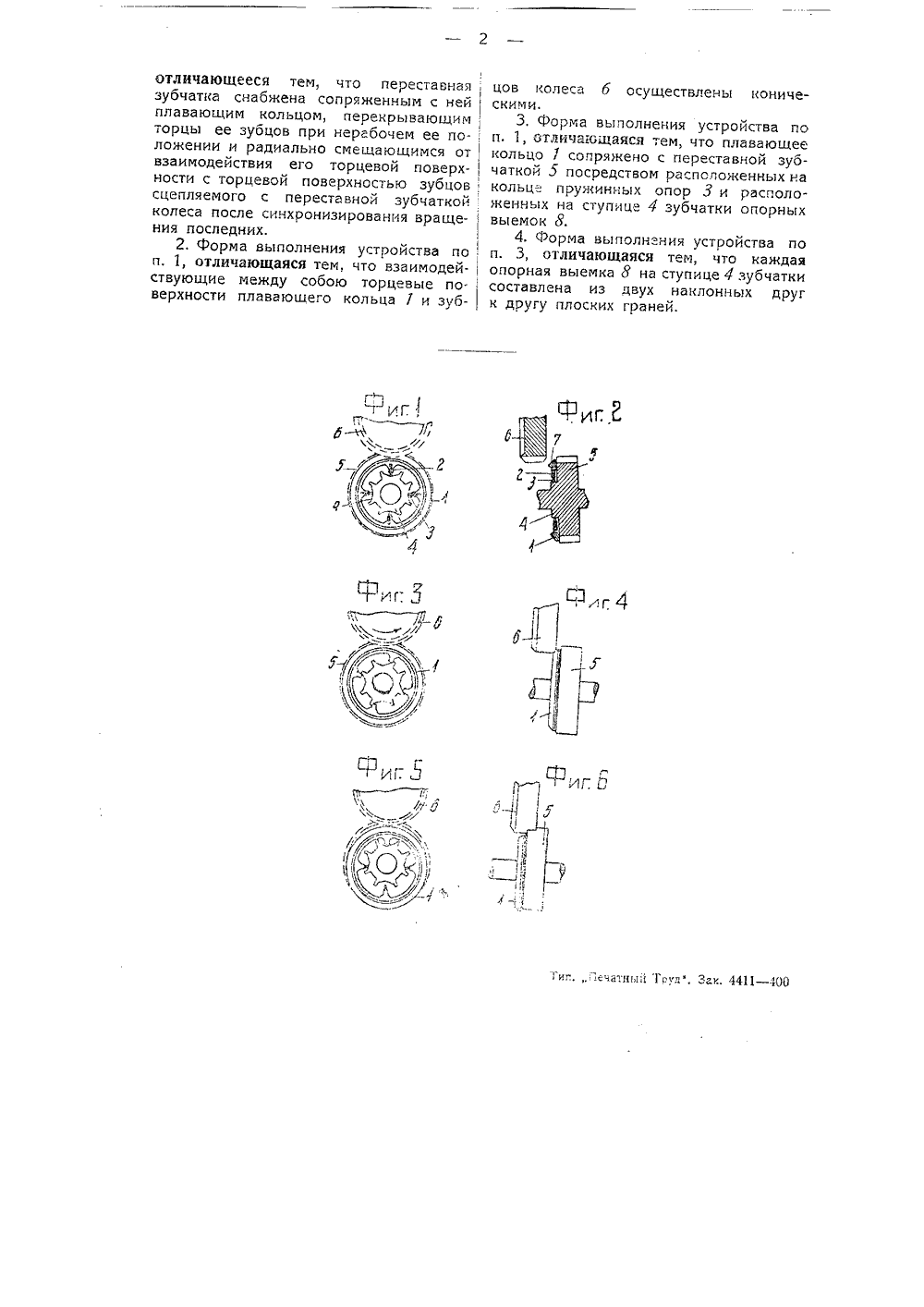

Класс 63 4413 Ь ОБРЕТЕН ДЬСТВО Н АВТОРСКОЕ С ОПИСННИЕ устройства для синхронизирования вращен зубчатых колес в коробках передач мотор К авторскому свидетельству Г. Е. Абрамова, заявлен 1934 года (спр. о перв.154039).я сцепляемыхных повозок. ому 15 сентября ликоваио 31 августа 1935 года. Предмет и1. Устройство дл вращен:;я сцепляем в коробках передач обретения, синхронизирования х зубчатых колес моторных повозок(191 выдаче авторского свидетельства Изобретение относится к таким зубчатым коробкам передач, в которых переключение передачи с одной ступени на другую осуществляется посредством расцепления одной зубчатой пары и сцепления другой путем осевого перемещения одной из зубчаток каждой пары. Обычно в таких передачах сцепление зубчаток происходит при неодинаковых окружных скоростях на их периферии, вследствие чего переключение передач сопровождается шумом и является причиной быстрого изнашивания зубчаток. С целью устранения этих недостатков в подобных передачах применяют устройства, выравнивающие окружные скорости зубчатых венцов перед сцеплением последних. Предлагаемое устройство достигает той же цели посредством сопряженного с переставной зубчаткой плавающего кольца, которое обычно перекрывает торцы зубцов этой зубчатки и при включении фрикционно взаимодействует с торцами зубцов второй зубчатки, выравнивая окружные скорости обоих венцов, а затем радиально смещается, открывая торцы сцепляемых венцов,На чертеже фиг. 1 изображает торцевой вид устройства при расцепленной паре; фиг. 2 - осевой разрез того же устройства; фиг, 3 и 4 - торцевой и боковой вид устройства в период выравнивания окружных скоростеи сцепляемых венцов; фиг.5 и б - то же в периодсцепления зубчатых венцов,Переставная зубчатка 5 снабженакольцом 1 с направленными к центруприливами 2, внутри которых свободнопомещены опоры 3, взаимодействующиеодним своим концом с помещеннымив тех же приливах пружинами, а другим концом взаимодействующие с выемками 8, образованными на боковой поверхности ступицы 4 зубчатки 5 наклонными друг к другу плоскими гранями.При осевом смещении зубчатки 5для сцепления с колесом 6 кольцоприходит в соприкосновение своей конической поверхностью 7 с такой же торцевой поверхностью зубчатого венцаколеса б и при неравенстве окружныхскоростей этих поверхностей получаетнекоторое, как это видно из фиг. 3, угловое смещение относительно зубчатки 5.По мере выравнивания окружных ско.ростей зубчатых венцов кольцо 1 сме щается, как это показано на фиг. 5 и б,в радиальном направлении, обеспечиваявозможность сцепления зубчатки 5 с колесом б,отличающееся тем, что переставная, зубчатка снабжена сопряженным с ней плавающим кольцом, перекрывающимторцы ее зубцов при нерабочем ее положении и радиально смещающимся отвзаимодействия его торцевой поверх-, ности с торцевой поверхностью зубцовсцепляемого с переставной зубчаткойколеса после синхронизирования вращения последних.2, Форма выполнения устройства пои. 1, отличающаяся тем, что взаимодей-ствующие между собою торцевые по верхности плавающего кольца 7 и зубцов колеса б осуществлены коническими.3, Форма выполнения устройства по п. 1, отличагощаяся тем, что плавающее кольцосопряжено с переставной зубчаткой 5 посредством расположенных на кольц- пружинных опор 3 и расположенных на ступице 4 зубчатки опорных выемок 8.4. Форма выполн ния устройства по и. 3, отличающаяся тем, что каждая опорная выемка 8 на ступице 4 зубчатки составлена из двух наклонных друг к другу плоских граней. печатны 1 руд, Зак. 4411 - 4
СмотретьЗаявка
154039, 15.09.1934
Абрамов Г. Е
МПК / Метки
МПК: B60K 17/08, F16D 23/02
Метки: вращения, зубчатых, колес, коробках, моторных, передач, повозок, синхронизирования, сцепляемых
Опубликовано: 31.08.1935
Код ссылки
<a href="https://patents.su/2-44135-ustrojjstvo-dlya-sinkhronizirovaniya-vrashheniya-sceplyaemykh-zubchatykh-koles-v-korobkakh-peredach-motornykh-povozok.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для синхронизирования вращения сцепляемых зубчатых колес в коробках передач моторных повозок</a>
