Способ работы испытателбного стендадля исследования рабочего процесса двигателявнутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

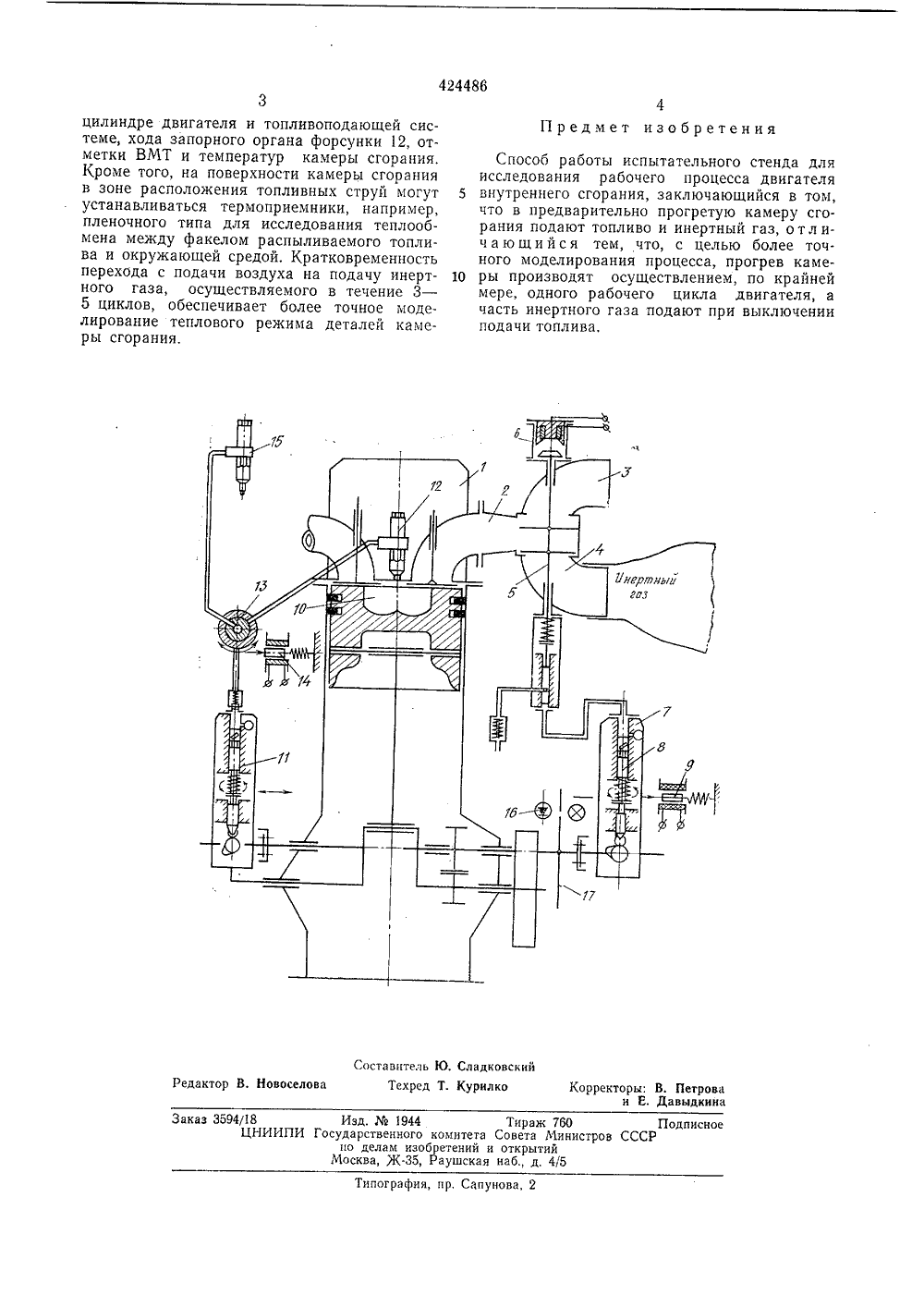

(32) Приоритет осударственныи комитет Совета 1 иинистрав СССР па делам нзооретений и аткрытий.12.74, Бюллетень М 4 публикова 14.01,75 ата опубликования описан 2) Авторы изобретения А. С. Хачиян, М. С. Ховах, В, Ф. Водейко, В, М. Кузнецо В. Д. Лобиков и А, Н. Доброжан) СПОСОБ РАБОТЫ ИСПЫТАТЕЛЬНОГО СТЕНДА ИССЛЕДОВАНИЯ РАБОЧЕГО ПРОЦЕССА ДВИГАТЕВНУТРЕННЕГО СГОРАНИЯ к области двигатеособам работы исиспытательных рабочего процесса рания, заключаюрительно прогрет топливо и инеросуществляют побы не позволяют вести температур орания, что сниелирования про моделирования рая по предлагаемомупроизводят осущеере, одного рабочесть инертного газа подачи топлива.поясняется на приого стенда, изобраодержит двигатель снабженный впусками 3 и 4 для поого газа соответствляемым электро- высокого давления,Изобретение относитсялестроения, а именно к сппытательных стендов.Известны способы работьстендов для исследованиядвигателей внутреннего сгощиеся в том, что в предватую камеру сгорания подаютный газ. Прогрев камерыдачей горячего газа или воздОднако известные спосодостаточно точно воспроизное поле деталей камеры сжает достоверность мод цссса. С целью более точного бочего процесса двигател способу прогрев камеры ствлением, по крайней м го цикла двигателя, а ча подают при выключении Предлагаемый способ мере работы испытательн женного на чертеже. Испытательный стенд 1 внутреннего сгорания,ной системой 2 с патруб дачи воздуха или инертн венно и клапаном 5, упр магнитом 6 и насосом 7сковскии автомобильно-дорожныи инсти 2Плунжер 8 насоса 7 соединен с электромагнитом 9. Подача топлива в камеру 10 сгорания производится топливным насосом 11 и форсункой 12. В системе топливоподачи мо жет быть предусмотрен золотник 13 с электромагнитом 14 для отключения рабочей форсунки 12 и включения вспомогательной форсунки 15. Для управления работой стенда предусмотрен фотодиод 16, диск 17 со щелью, 10 соединенный с коленчатым валом двигателя,и система автоматики (на чертеже не показана).Стенд работает следующим образом.Производится запуск двигателя 1 и осуще ствляется его работа на исследуемом режимепри подаче топлива форсункой 12 и воздуха через патрубок 3. Затем системой автоматического управления производится переключение клапана 5 и осуществляется подача в 20 двигатель инертного газа через патрубок 4.Одновременно производится переключение золотником 13 подачи топлива с форсунки 12 на форсунку 15, и в течение двух-трех циклов осуществляется продувка системы н 25 камеры сгорания инертным газом, т. е, частьинертного газа подают при выключении подачи топлива. Затем в течение ряда последующих циклов производится подача топлива форсункой 12 в камеру сгорания 1 О. При 30 этом производится регистрация давлений в424486 Предмет изобретения Составитель Ю, Сладковскии дактор В. Новоселова Техред Т. Курилко Корректоры; В. Петрова и Е. ДавыдкинаТираж 760Совета Министровоткрытийнаб д, 4/5 каз 3594/18 Изд.1944 ЦНИИПИ Государственного комитета по делам изобретений Москва, Ж, РаушскаПодписиСР Типография, пр, Сапуно цилиндре двигателя и топливоподающей системе, хода запорного органа форсунки 12, отметки ВМТ и температур камеры сгорания. Кроме того, на поверхности камеры сгорания в зоне расположения топливных струй могут устанавливаться термоприемники, например, пленочного типа для исследования теплообмена между факелом распыливаемого топлива и окружающей средой, Кратковременность перехода с подачи воздуха на подачу инертного газа, осуществляемого в течение 3 - 5 циклов, обеспечивает более точное моделирование теплового режима деталей камеры сгорания. Способ раооты испытательного стенда дляисследования рабочего процесса двигателя5 внутреннего сгорания, заключающийся в том,что в предварительно прогретую камеру сгорания подают топливо и инертный газ, о т л ич а ю щ и й с я тем, что, с целью более точного моделирования процесса, прогрев каме 10 р ы производят осуществлением, по кр а йнеймере, одного рабочего цикла двигателя, ачасть инертного газа подают при выключенииподачи топлива,
СмотретьЗаявка
1812652, 21.07.1972
А.С. Хачи М.С. Ховах, В. Ф. Водейко, В. М. Кузнецов, В. Д. Лобиков, А. Н. Доброжан, Московский автомобильно дорожный институт
МПК / Метки
МПК: G01M 15/00
Метки: двигателявнутреннего, испытателбного, исследования, процесса, работы, рабочего, сгорания, стендадля
Опубликовано: 15.12.1974
Код ссылки
