Способ разделения нефтяного газаfh а у р «1« “т, гgt; amp; г. -j v г»фипд d. r. bfcf iui
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 423830
Авторы: Агаев, Агакишиев, Азербайджанский, Кулиев
Текст

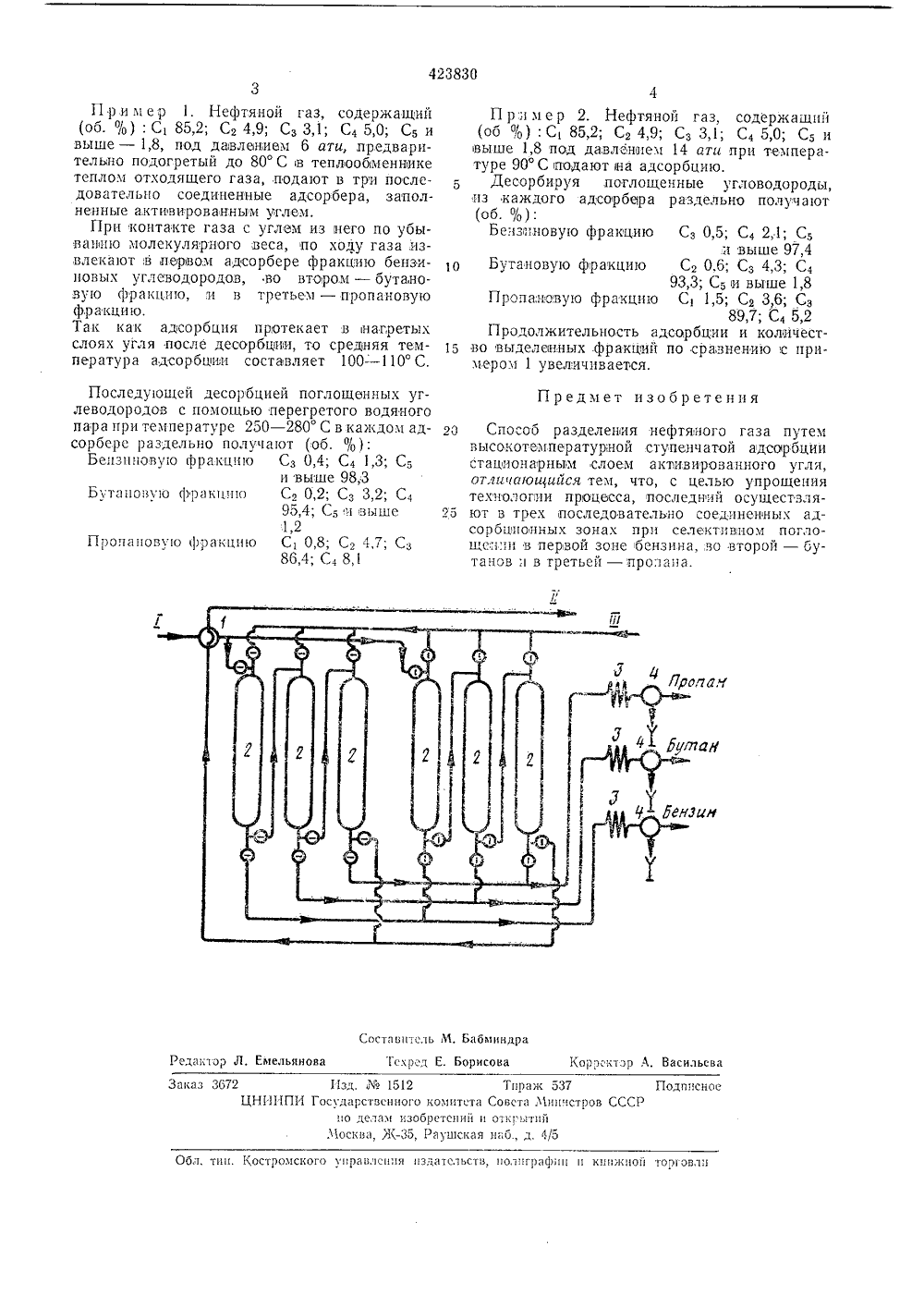

1 ч 423830 Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУг22,05.72 (21) 1786936/23 присоединением заявки М -Государственный комитет Совета Министров СССР па делам изобретений и открытий(72) Авторыизобретент А. М. Кулиев, Н. А. Агакишиев и А. Ф. Агаев Азербайджанс илиал Всесоюзного научно-исследовательскогоинститута природных газов явитель 4) СПОСОБ РАЗДЕЛЕНИЯ НЕФТЯНОГО ГАЗА Изобретение относится к области адсорбционного,разделения нефтяного газа.Известен способ разделения нефтяного газа путем высокотемпературной ступенчатой адсорбции с последующей ректификацией адсорбировацных углеводородов на пропан, бутаны и бензин (углеводороды С 5 и выше).Но технология этого опособа достаточно сложная и требует применения двух последовательных процессов - адсорбцви и ректифика иив. По предлагаемому способу разделение нефтяного газа осуществляется в трех последовательно соединенных адсорбционных зовах при селектввнохт поглощении в первой 1 зоне бензина, во второй - бутанов и в третьей - про,пана.Загрузка адсорберов активированныат углем производится согласно адсорбццонной способностями угля по бензину, бутану и пропану, а также их содержанию в всходном газе. Адсорбция протекает при температуре 100 - 110 С и давлении 6 - 14 ать. Десорбцию насыщенных углеводородов производят перегретым водяным паром, при этом десорбция в 2 каждом адсорбере происходит раздельно. Продукты дссорбции состоят соответственно цз фракции - бепзцна, бутана и пропана. Температура десорбции 250 в 2 С. Десорбпрующим агентом является перегретый водяноц 3 пар.Принцип работы устасновкц по разделению нефтяного газа на узкпе фракции осуществляется по следующей схеме: нефтяной газ после очистки от механических примесей и капельной жидкости (линця 1), проходя те.плообменник 1, поступает в три последова. тельно соединенных адсорбера 2, в которых происходит адсорбцця о 1 з нефтяного газа продана, бутана о 1 бензина актцвцровадцым углем. Процесс насыщения углеводородов цз газа происходит в адсорберах по убьтваццо молекулярного веса, Отходящий газ (линия 11) снизу последнего адсорбера направляется через теплообменнцк 1, где отдает свое тепло исходному сырью, в газопровод.Десорбцця поглощенцых углеводородов осуществляется раздельно, путем подачи перегретого, водяного пара (линия 111) сверху адсор. бера 2, который пройдя через слой актцвцрованного угля, нагревает еговследствие чего поглощенные углеводороды, испаряясь, вместе с водяным паром вводятся через холодильник-конденсатор 3 в сепаратор 4, В сепараторе происходит разделенне выделенного конденсата на воду и углеводородную часть. По цстечеишо фазы абсорбции и десорбццц производится автоматически переключение аппаратсв. Такпм образом создается непрерывная работа всего технологического цикла.423830 тавитсль М. Баол 1 нндраТскред Е. Борисова рректзр А. Васильев еда 11 зор Л. Емельянова Тираж 537 коьиитста Совета Мии 11 стров СССР бретеинй и открыти 11 Рауи 1 ская наб., д. 4(5исное каз 3672ЦИИИП Изд,1512Государствснног ио делам нзо Моск в а, Жуиравлсиия издатег 1 ьств, иолигра 11)ии и киижио 11 тор 1 овги 1 Оба, тии. Кос омск П р и м е р 1. Нефтяной газ, содержащий (об. % ): С 1 85,2; Сз 4,9; Сз 3,1; С 4 5,0; Сз и выше - 1,8, под да 1 вле 1 нием б ати, предварительно подогретый до 80 С 1 в теплообменнике теплом отходящего газа, подают в три последовательно соединенные адсорбера, заполненные активированным углем.При контакте газа с углем из него по убыванию молекулярного веса, по ходу газа извлекают,в пе 1 р 1 вом адсорбере фракцию бензиновых утлеводородов, во втором - бутановую фракцию, з 1 в третьем - пропановую фракцию,Так как ад 1 сорбция пр 1 отекает в 1 нагретых слоях угля после десорбц 1 и 1 и, то средняя температура адсорбц 1 ин составляет 100 - 110 С,Последующей десорбцией поглощенных углеводородов с помощью перегретого водяного пара при температуре 250 - 280 С в каждом адсорбере раздельно получают (об. %):Бензиновую фракцию Сз 0,4; С 4 1,3; Сзи выше 98,3Бутаповую фракцию Сз 0,2; Сз 3,2; С 495,4; С; ги зыше 1,2Пропаповую фракцию С, 0,8; С, 4,7; Сз86,4; С 4 8,4П р н м е р 2. Нефтяной газ, содержаций(об %):С, 85,2; Сз 4,9; С, 3,1; С 45,0; Сз и1 выше 1,8 под давлением 14 ати при температуре 90 С 1 подают на адсорбцию.Десорбируя поглощенные угловодороды,нз каждого адсо 1 рбера раздельно получают(об. %):Бенз 1 иновую фракцию Сз 0,5; С 4 2,1; С,и выше 97,4Бутановую ф 1 ракцию Сг О,б; Сз 4,3; С 493,3; Сз 1 и выше 1,8Пропа 1 новую фракцию С, 1,5; С 2 3,6; Сз897 С 4 52Продолжительность адсорбции и количест во выделе 1 нных фракц 1 ий по сравнению;с примером 1 увеличивается. Предмет изобретения 23 Способ разделения нефтяного газа путемвысокотемпературной ступенчатой адсарбции стационарны 1 м слоем активированного угля, отличающийся тем, что, с целью упрощения технологии пр 1 оцосса, последний осущестзля ют в трех последовательно соединенных адсорбционных зонах при селективном поглощссгии в первой зоне бензина, во второй - бутанов и в третьей - пропана.
СмотретьЗаявка
1786936, 22.05.1972
А. М. Кулиев, Н. А. Агакишиев, А. Ф. Агаев, Азербайджанский филиал Всесоюзного научно исследовательского института природных газов
МПК / Метки
МПК: C07C 7/12
Метки: гgt, г»фипд, газаfh, нефтяного, разделения, ь1
Опубликовано: 15.04.1974
