Преобразователь углового положения вала шагового двигателя в дискретную величину
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

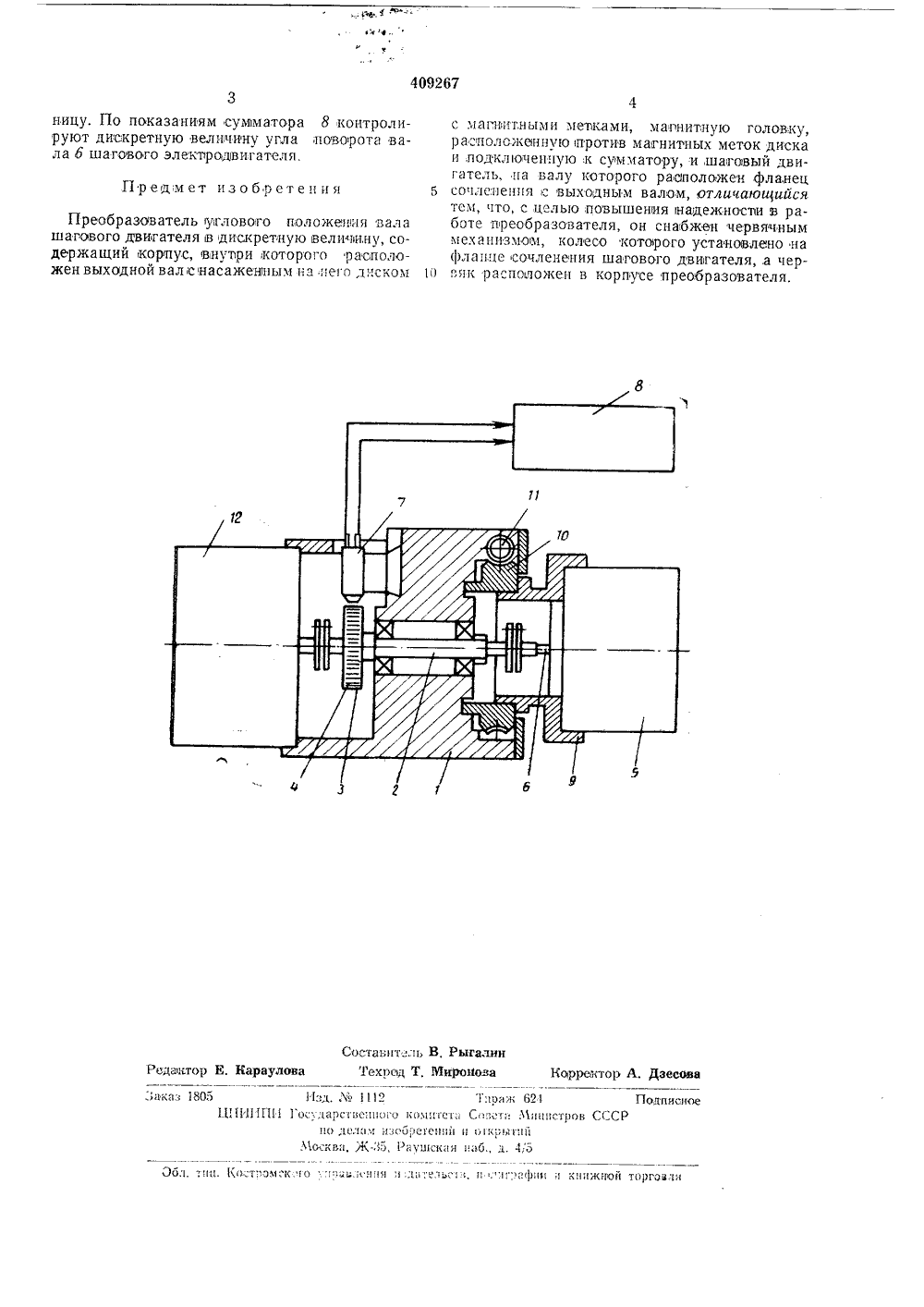

..;, ьтена;Оп исАЙЙге ИЗОБРЕТЕН ИЯ Союз СоветскикСоцналистицескихРеспублик К АВТОРСКОМУ СВ 1 ИДЗТЕЛЬСТВУ ависимое от авт, свидетельства М М, 1;. О 08 с 9/ лепо 05,"т 1111.1971 ( 1688003/18-24 с,присоединением заявки-асудврствениый комитет Совете Минкстров СССР ео делам изобретений и открытийАвторы1 зоб 1 тс 1 э и 5 Н 1 т с,РЕОБРАЗОВАТЕЛЬ УГЛ АГОВОГО ДВИГАТЕЛЯ Устройство относится к дискретным системам автоматического контроля и регулироьа5.Известны преобразователи углового положения вала шагового двигателя в дискретнуО велиипу, содержащие корпус, вутри котороо расположен выходиот вал с насаженнььм на него диском с магнитными метками, малагиитнуо головку, расположенную против магнитных меток диска и подклю енинуО к сумматору, и шаговый двигатель, на валу которого расположен фланец сочленения с выходным валом,Предложенный преобразователь отличается тем, что он снабжен червячным механизмом, колесо 1 соторого установлено на фланце соЛенси 5 шагового двигателя, а червяк расположев корисе преобразовател 51,Такс выполнение позволяет повысить надежность устройства.На чертеке схематически изображено предлагаемое устройство.Преобразователь углового положения вала иагового двигателя в дискретнуО величину содержит корпус 1, выходной вал 2 с магнитным диском .3, на образующей;поверхности которого нанесены магнитные метки 4 с шагом контролируемого шагового электродвигателя э с валом 6, магвитную головку,7 носпроизведения с,подключенНым к ней сумматором 8, фланец 9 сочленения,с 1 ервячным колесом 10, обВОГО ПОЛОЖЕНИЯ ВАЛА ДИСКРЕТНУ 10 ВЕЛИЧИНУ разующим цсрв 5 Нуо пару с червяком,11, проходящю 1 через корпус 1.ПреобразНватель работает следуощНм образом,К преобразователю подсоединяют с однойстороны контролируемый шаговый электродвигатель э, а с другой - объект 12 5 агрузки. К ныходнпо 5 му валу 2 преобразователя подсоединяют вал 6 иагового электродвигателя 5. Затем производят регулировку угла сочленения преобразователя и шагового электродвигателя э червяком 11, Для этого включают шаговый электродвигатель 5, подключают осциллограф к магнитной головке 7 и вращением червяка 11 15 добиваются максимальной амплитуды напряжения с магнитной головки 7.Пр 1 работе шагового электродвигателя з1 дпульсы поворот его вала 6 создает пмпульшгое прохождение магнитных меток 4 дн ска 5 перед магнитной головкой воспроизведения, вызывая электрический импульс в обмотках этоп головки. Амплитуда импульса зависит От оптмальности регул 1 оровки угла сочлеоеигя магнитного преобразователя и шагового 95 электродвигателя 5 червяком 11. Вращениемчервяка 11 добиваются максимальной амплитуды напряжения на экране осциллографа. После окончания регулировки каждый шаг вала б шагового электродвигателя 5 создает в сум маторе 8 увеличение числа показания та едп409267 Предмет из обр ете н и я Составитель В, Рыгалин Редактор Е. Караулова Техрод Т, Миронова Коррежтор А. Дзесова:СР Гирвж 621онои Министров )к 1) в 1 ти нб., д. 4,5 Ц т о 1112оссдарствс:ини о комитет, Сно леони ивовревенип иМосква, Ж, Рвушскнн н,И 11 П 1 дои. тни. Еостномск. о 1 ив. свив ввски, и, иврифсн и книжкой торгов.в ницу. По показаниям сумматора 8 контролируют дискретную величину угла поворота вала 6 шагового элекпрадвигателя. Преобразователь угловото положеция вала шагового двигателя в дискретную вели вину, содержащий корпус, внупри,которого расположен выходной вал с насаженвым на нето диском с мапнптными метками, магнитную головку, расположе 1 нную против магнитных меток диска и .подключенную к сумматору, и,шатовый двигатель, па валу которого рас 1 положен фланец Б сопле:пения с выходным валом, отличающийсятем, что, с целью,повышения надежности в работе преобразователя, он снабжен червячным мех анизмом, колесо которого установлено на фланце сочленения шагового двигателяа чер) вяк расподоже в корпусе преобразователя.
СмотретьЗаявка
1688003
О. Я. Грицына, Ю. С. Бараник, Л. А. Гончаров, И. Н. Суданов, Ю. Н. Полунин
МПК / Метки
МПК: H02K 37/00, H03M 1/30
Метки: вала, величину, двигателя, дискретную, положения, углового, шагового
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-409267-preobrazovatel-uglovogo-polozheniya-vala-shagovogo-dvigatelya-v-diskretnuyu-velichinu.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь углового положения вала шагового двигателя в дискретную величину</a>
