Система питания гидротрансформатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 374963
Авторы: Бушуев, Син, Тарнопольский

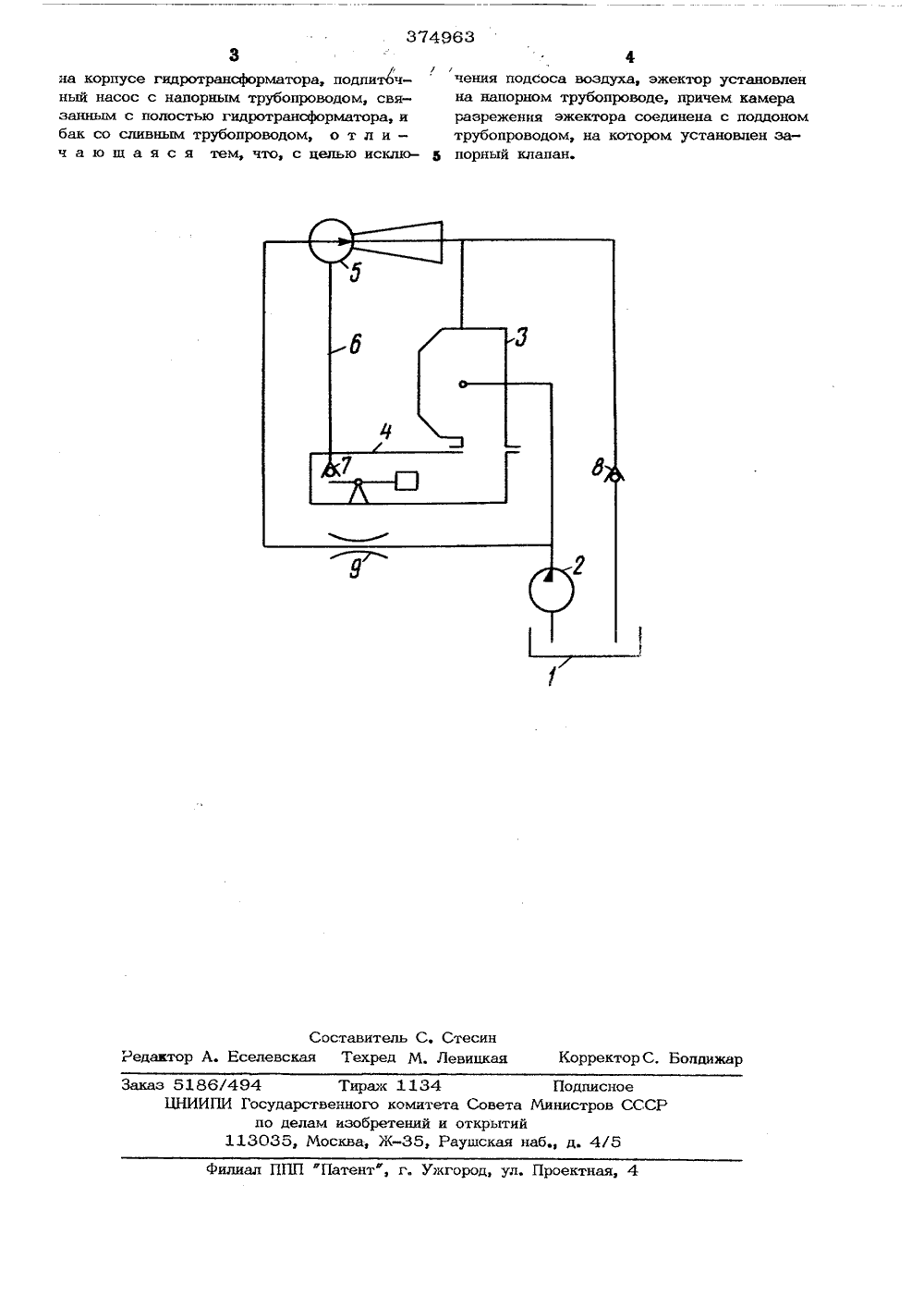

Текст
