Всесоюзная i плтитц» trvuil: r-w”. (д i in i пиi taitfi icukilj

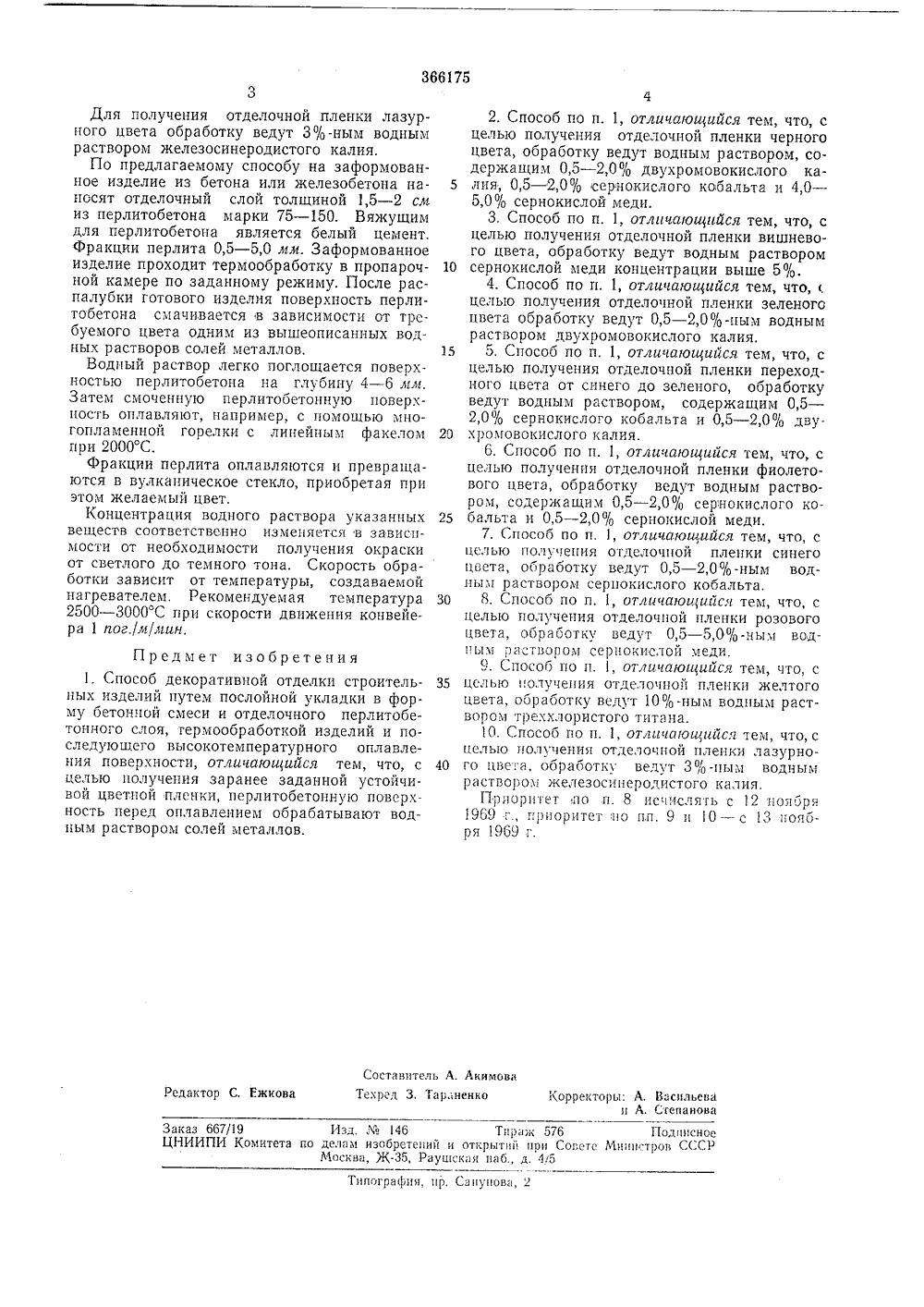

366175 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от тельства1,1969 ( 1375185/29 4 Ь 41 аявлено 10.Х присоединен1375187/21381689/1382897/21382898/2 вок1375186/29-33 о 1375188/29-33, о 1382896/29 33 о 1381690/29-33,нем зая 9-33, М 9-33, М 9-33, М 9-33 Комитет по делам обретений и открыти ри Совете Министров СССРиорите Опубликовано 16,.19 Дата опубликования УДК 667.657.1(088 73. Бюллетень7описания 30.1 П.1973 Автор зобретен Чурси,тт 1 ь ч ь" 11ТЕКА Заявител ЕК 5.п,1 рдена Ленина специальное управление строительс БратскгэсстройОРАТИВНОЙ ОТДЕЛКИ СТРОИТЕЛЪНЪ 1 Х ИЗДЕЛИЙ СПОС о. д Цель изобретенияданную устойчивуюДостигается это тповерхность перед оют водным раствопо- получцветнуюм, что пплавленисолей м ть заранее заленку. рлитобетоннуюм обрабатываеталлов,Известен способ декоративной отделки строительных изделий путем послойной укладки в форму бетонной смеси и отделочного перлитобетонного слоя, термообработки изделий и последующего высокотемпературного 5 оплавления поверхности.При оплавлепии поверхности газопламенной горелкой цвет получаемого расплава зависит от пламени. Если горелку питать смесью, где кислорода чуть больше, чем ацетиле на, материал приобретает белый, голубой или зеленый цвета. Еще больше кислорода - материал становится желтым. Кислорода столько же, сколько ацетилена, - материал становится темно-коричневым. 15Однако, как правило, получаемые цвета не отчетливо выражены, а грязные с различного рода вкраплениями,Кроме трудности получения заранее заданного устойчивого требуемого цвета декоратив ной отделки, известный способ трудоемок также для автоматизации всего цикла декоративно-отделочных работ при конвейерном производстве бетонных и железобетонных изделий.25 С целью получения отделочной пленки черного цвета, обработку ведут водным раствором, содержащим 0,5 - 2,04 двухромовокислого калия, 0,5 - 2,0% сернокслого кобальта и 4,0 - 5,0% сернокпслой меди.С целью получения отделочной пленки вишневого цвета, обработку ведут водным раствором сернокислой меди концентрации выше 5%.С целью получения отделочной пленки зеленого цвета, обработку ведут 0,5 - 2,0% -ным водным раствором двухромовокислого калия.Для получения отделочной пленки переходного цвета от синего до зеленого, обработку ведут водным раствором, содержащим 0,5 - 2,0% сернокислого кобальта и 0,5 - 2,0% двухромовокислого калия.Для получения отделочной пленки фиолетового цвета обработку ведут водным раствором, содержащим 0,5 - 2,0% сернокислого кобальта и 0,5 - 2,0% сернокислой меди.Для получения отделочной пленки синего цвета обработку ведут 0,5 - 2,0%-ным водным раствором сернокислого кобальта.Для получения отделочной пленки розов го цвета обработку ведут 0,5 - 5,0%-ным во ным раствором сернокислой меди.Для получения отделочной пленки желтого цвета обработку ведут 10%-ным водным раствором треххлористого титана,Редактор С. Ежкова Текред 3, Тарпненко Заказ 667/19 Изд. ЛЪ 146 Тцраж 576 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прц Сопстс Министров СССРМосква, Ж, Раушская паб., д. Э 5 Типография, пр, Сапунова, 2 Для получения отделочной пленки лазурного цвета обработку ведут 3%-ным водным раствором железосинеродистого калия,По предлагаемому способу на заформованное изделие из бетона или железобетона наносят отделочный слой толщиной 1,5 - 2 см из перлитобетона марки 75 - 150. Вяжущим для перлитобетона является белый цемент, Фракции перлита 0,5 - 5,0 мм. Заформованное изделие проходит термообработку в пропарочной камере по заданному режиму. После распалубки готового изделия поверхность перлитобетона смачивается в зависимости от требуемого цвета одним из вышеописанных водных растворов солей металлов.Водный раствор легко поглощается поверхностью перлитобетона на глубину 4 - 6 лгм, Затем смоченную перлитобетонную поверхность оплавляют, например, с помощью многопламенной горелки с линейным факелом при 2000 С.Фракции перлита оплавляются и превращаются в вулканическое стекло, приобретая при этом желаемый цвет.Концентрация водного раствора указанных веществ соответственно изменяется в зависимости от необходимости получения окраски от светлого до темного тона. Скорость обработки зависит от температуры, создаваемой нагревателем, Рекомендуемая температура 2500 в 30 С при скорости движения конвейера 1 пог./,я/,яин,Предмет изобретения1. Способ декоративной отделки строительных изделий путем послойной укладки в форму бетонной смеси и отделочного перлитобетонного слоя, гермообработкой изделий и последующего высокотемпературного оплавления поверхности, отличающийся тем, что, с целью получения заранее заданной устойчивой цветной пленки, перлитобетонную поверхность перед оплавлением обрабатывают водным раствором солей металлов. 5 10 15 26 25 зо 35 40 2. Способ по п. 1, отличающийся тем, что, с целью получения отделочной пленки черного цвета, обработку ведут водным раствором, содержащим 0,5 - 2,0 о/о двухромовокислого калия, 0,5 - 20% сернокислого кооальта и 4,0 - 5,0/о сернокислой меди.3, Способ по п. 1, отлачающайся тем, что, с целью получения отделочной пленки вишневого цвета, обработку ведут водным раствором сернокислой меди концентрации выше 5/,.4. Способ по п. 1, отличающийся тем, что, , целью получения отделочной пленки зеленого цвета обработку ведут 0,5 - 2,0%-пым водным раствором двухромовокислого калия.5. Способ по п. 1, отличающийся тем, что, с целью получения отделочной пленки переходного цвета от синего до зеленого, обработку ведут водным раствором, содержащим 0,5 - 2,0% сернокислого кобальта и 0,5 - 2,0% двухромовокислого калия.6. Способ по п. 1, отличающийся тем, что, с целью получения отделочной пленки фиолетового цвета, обработку ведут водным раствором, содержащим 0,5 - 2,0 о/о сернокислого кобальта и 0,5 - 2,0% сернокислой меди.7. Спосоо по п. 1, отличающийся тем, что, с целью получения отделочной пленки синего цвета, обработку ведут 0,5 - 2,0%-ным водным раствором серпокислого кобальта,8. Способ по п. 1, отличающийся тем, что, с целью получения отделочной пленки розового цвета, обработку ведут 0,5 - 5,0%-ным вод 11 ым раствором сернокислой меди.9, Способ по и. 1, отличающийся тем, что, с целью получения отделочной пленки желтого цвета, обработку ведут 10 о/,-ным водным раствором треххлористого титана.10. Способ по п. 1, отлачаюирйся тем, что, с целью получения отделочной пленки лазурного цве.а, обработку ведут Зс/о-пым водным раствором железосинеродистого калия.Приоритет по и. 8 исчислять с 12 ноября 1969 г, приоритет по пл. 9 и О - с 13 нояб. ря 1969 г.
