Способ литья микропроводае§сесоюз; яи htfivss » sv г • lt; -. flataiiiy-i-cb. с;: ; . шблиотеш

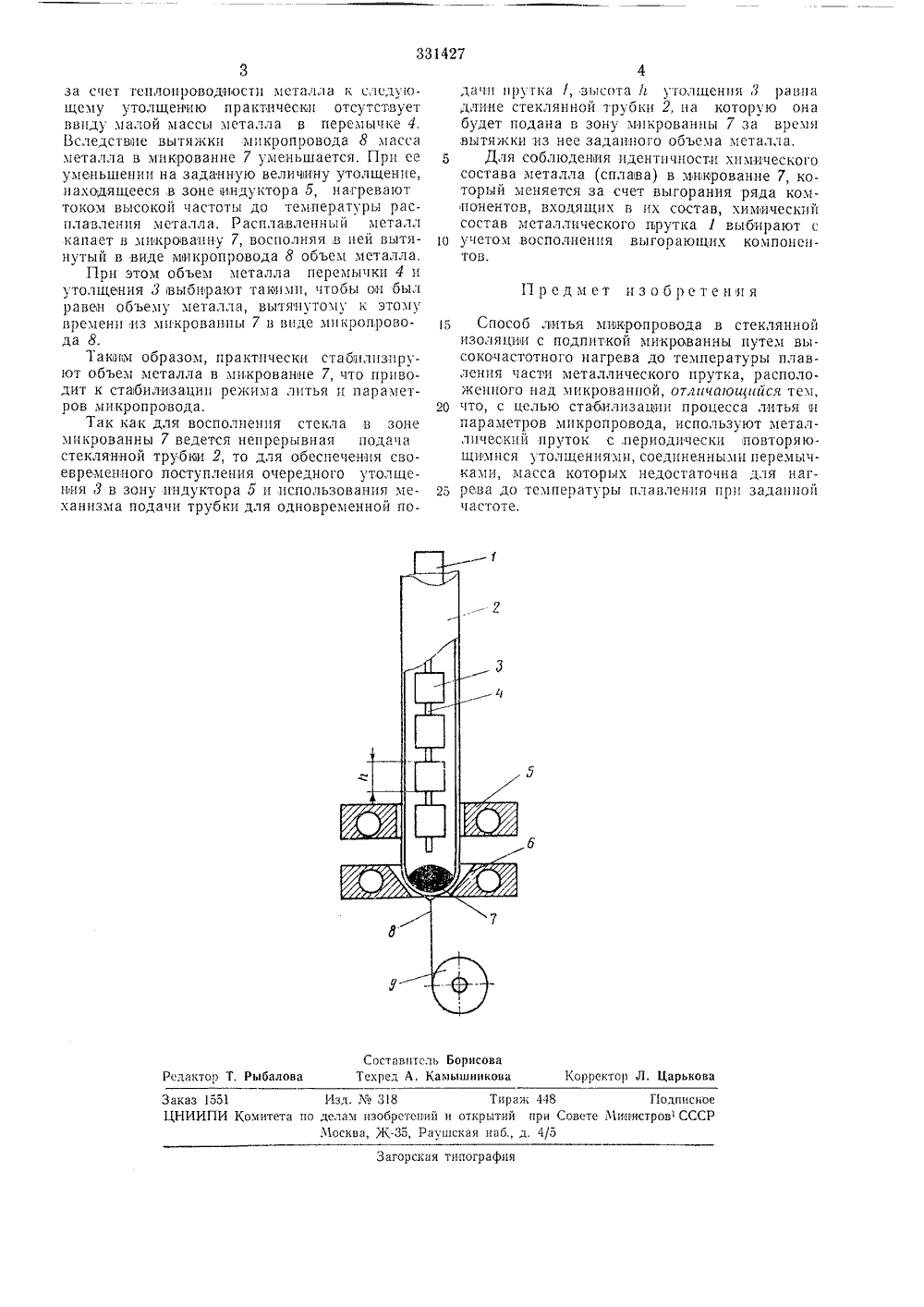

ОП ИГРАНИ ЕИЗОБРЕТЕН ИЯй АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик),2:1-7) 1107 а 5 в:ецо 11 иц:и Л с црисоедпцне. Комитет и изобретений при СоветеССС ламкрытий риоритет иистро УД ( 621.315.3-181.юллетсць Ъз Опублико 1.1972 о 07,Дата опубликовашгя описания 1 Л.1972 вторызобретения Бядиитср, Л, М. Мротси и 1. 1. Шцтйдервт Ваявител Кишиневский научно-исследоьятельский институ электроприборостроенияПОСОБ ЛИТЬ МИ 1(РОПР ма по ла бретения поясняс еталлический пруто 3 - у толщение, гй высокочастотнь высокочастотныйСущность изо жом, где: 1 - м клянная трубка, мычка, б - перв тор, б - второй т.я чертек, 2 - степерей индукндуктор, 7 1Известные способы литья микропровода встеклянной изоляции с подпиткой микрованныпутем высокочастотного нагрева до температуры плавления части металлического прутка,распогокенного цад микрованной, предусматривают применение металлического стсржц 5равномерного сечения.При этих способах неравномерно подпитывается микрованна, что ухудшает параметрымикропровода, в частности изменястся д яметр жилы, а в некотортх случая: прекрящяетс 5 процесс литья,Цель изобретения - стабилцзация процесса литья и параметров хивкропровода.Это достигается тем, что используют металличестсий пруток, с периодически повторяющимися утолщениягяи, связанными перемычкахи, масса которых недостаточна для нагрева до температуры плавления при заданнойчастоте.Возможен такой подбор массы утолщегцгл иссы перемычек, при котором микрованпядпитывяется строго заданной массой мстял - мипрованна, 8 - микропровод, 9 -- приемное устройство..Четаллическц й пруток 1 р азмещен внутристеклянной трубки 2 и имеет форму утолщс 5 ций 3, соединенных перемычками 4. Стеклянная трубка 2 расположена в высокочастотныхиндукторах 5 и б. В зоне индуктора б внутритрубки 2, размещена микровацна 7, из которой выходит ца приемное устройство 9 микрош провод 8.Высокочастотный индуктор б токами высокой частоты разогревает металл мцкрованны 7, вследствие чего стеклянная трубка 2 взоне микрованцы 7 размягчается и под воз 5 действием приемного механизма 9 производится вытяжка расплавленноо металламцкроваины 7 совместно со стеклом в видемикропровода 8,Одновременно от высокочастотного ицдук.2 О тора б предварительно нагревается металлический пруток 1. Пруток имеет форму утолщений 3, соедцненцых перемычками 4, массу которых выбирают так, чтобы она была недостаточна для нагрева частотой индууктора 5,2 з при этом масса перемычки 4 значительноменьше массы утолщения 3,При такой конфигурации металлическогопрутка под действием высокой частоты от индуктора б нагревается только утолщение, цаво ходящееся в зоне ипдуктора. Передача тепла331427 Предмет изобретения Составитель Борисова Текред А, КамышниковаКорректор Л. Царькова Редактор Т. Рыбалова Заказ 1551 1 Лзд.38 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж 35, Раушская наб., д. 4/5 Загорская типография за счет теплопроводности металла к следугощему утолщению практичеси отсутствует ввиду малой массы металла в перемычке 4. Вследствие вытяжки микропровода 8 масса металла в микрованне 7 уменьшается. При ее уменьшении на заданную величину утолщение, находящееся в зоне индуктора 5, нагревают током высокой частоты до температуры расплавления металла, Расплавленный металл капает в микрованну 7, восполняя,в пей вытянутый в виде яикропровода 8 объем металла.При этом объем металла перемычки 4 и утолщения 8 выбирагот такюгп, чтобы он был равенн объему металла, вытянутому к этому времени из мпкрованны 7 в виде микропровода 8.Таким образом, практически стабилизируют объем металла в микрованне 7, что приводит к стабилизацип режима литья и параметров микропровода.Так как для восполнения стекла в зоне микрованны 7 ведется непрерывная подача стеклянной трубии 2, то для обеспечения своевременного поступления очередного утолщения 3 в зону индуктора 5 и использования механизма подачи трубки для одновременной по 4да ш прутка (, зысота (г уголгцения 8 равна длине стеклянной трубки 2, на которую она будет подана в зону хгикрованны 7 за время вытякки пз нее задапного объема металла.5 Для соблюдения идентичности химическогосостава металла 1 сплава) в микрованне 7, который меняется за счет выгорания ряда компонентов, входящих в их состав, химический состав металлического прутка 1 выбирают с о учетом восполнения выгорающих компонентов. 5 Способ литья микропровода в стекляннойизоляции с подпиткой микрованны путем высокочастотного нагрева до температуры плавления части металлического прутка, расположенного над микрованной, отгичаоигггйся тем, 20 что, с целью стабилизации процесса литья ипараметров микропровода, используют металлический пруток с,периодически повторяющимися утолщениями, соединенными перемычками, масса которых недостаточна для наг рева до температуры плавления прп заданнойчастоте.
