Пневматический преобразователь аналоговых сигналов

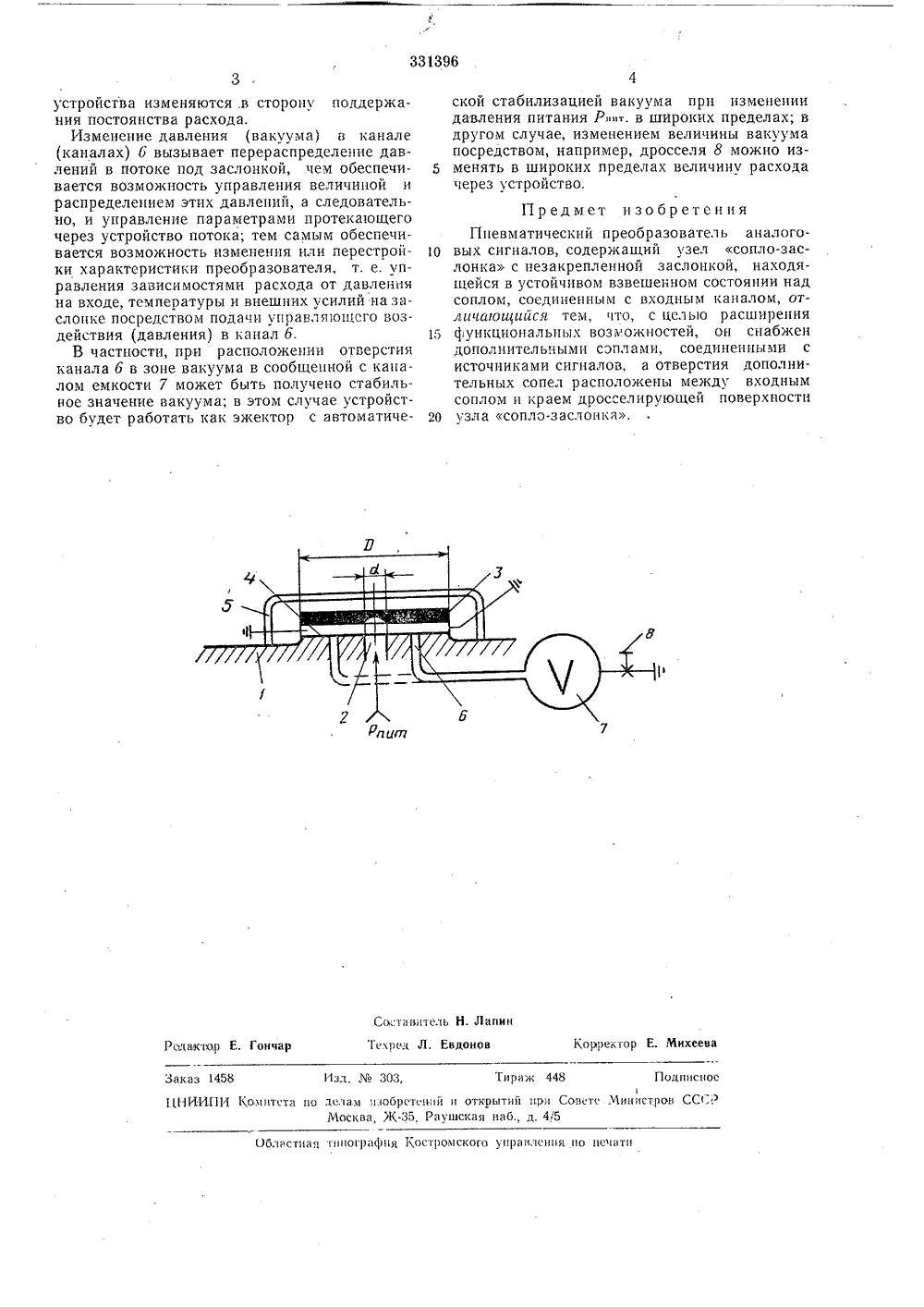

О П И С А Н И Е 331396И ЗОБРЕТЕ Н ИЯ Сотое Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от .авт. свидетельства-Заявлено 21,1 Ч.1969 ( 1322300 У 18-24) МПК 6 06 д 5/00 Р 15 с 3,00с присоединением заявки-Комитет па делам езобретений и открытий ври Совете Министров СССРПриоритет -Опубликовано 07.111,1972, Бюллетень9Дата опубликования описания 13.1 Ч,1972 УДК 621-529-525 (088,8) Авторыизобретения Л. Р. Егоров, В. М. Зорин, Ю. А. Коньков и А. Б. Яковлев Заявитель1 П Н ЕВМАТИ Ч ЕСКИ Й ПРЕОБРАЗОВАТЕЛЬ АНАЛО ГОВЪХ СИ ГНАЛОВгде: В - диаметр заслонки; Изобретение относится к области средств автоматизации, а именно к пневматическим преобразователям аналоговых сигналов.Известны устройства пневмоавтоматики, содержащие узел сопло-заслонка с незакрепленной заслонкой, находящейся в устойчивом взвешенном состоянии над соплом, соединенным с входным каналом. Такие устройства преобразуют сигналы, подаваемые по одному входному каналу.Предлагаемое устройство отличается от известных тем, что, с целью расширения функциональных возможностей, оно снабжено дополнительными соплами, соединенными с источниками сигналов, а отверстия дополнительных сопел расположены между входным соплом и краем дросселирующего зазора узла соплозаслонка.На чертеже приведена схема устройства.В основании 1 имеется входной канал сопла 2, отверстие которого покрыто свободно лежащей заслонкой т. Поверхностью (выступом) 4 основания и обращенной к ней поверхностью заслонки образован дроссель типа сопло-заслонка.Ширина дросселирующей поверхности этого0 - Ндросселя равна с - диаметр отверстия сопла.Дросселирующая поверхность может бытьограничена, например, за счет выполнения выступа на основании, выступа на заслонке или при отсутствии выступов путем ограничения габарита заслонки.С целью обеспечения выхода устройства нарабочий режим при различных направлениях действующих инерционных сил, например тя жести, перемещение заслонки может быть ограничено, например, рамкой 5..В поверхности (выступе) 4 выполнены также дополнительные сопла с каналами 6 (одно или несколько), отверстия которых расположе ны в пределах дросселирующей поверхности;эти отверстия могут быть либо одиночными, либо в виде кольцевых соосных с отверстием канала сопла 2 канавок и могут располагаться как на одинаковых, так и на разных расстоя ниях от центра заслонки. Во избежание перекоса и неустойчивости заслонки желательно симметричное расположение отверстий относительно ее центра.При подаче давления питания Р за счет 25 эффекта подсасывания, противодействующегореакции струи, заслонка удерживается в уравновешенном состоянии на определенном расстоянии от поверхности 4. При изменении давления питания величина этого расстояния и ЗО соответственно гидравлическое сопротивление331396 Раит Составитель Н. ЛапинТехрек Л. Евдонов Корректор Е. Михеева Реактор Е. Гончар Тирани 448 Подписное ИИИИГ 1 И Комитета по тепаи изобрстнип 1 и открытий при Совете Министров ССС Москва, Я(-35, Раушскаи наб., д. 4/5Заказ 1458 Обеи 1 стнаи еиног 1)ифпи Кост 1)опскосо тп 1)авпснни по печати 3устройства изменяются,в сторону поддержания постоянства расхода.Изменение давления (вакуума) в канале (каналах) 6 вызывает перераспределение давлений в потоке под заслонкой, чем обеспечивается возможность управления величиной и распределением этих давлений, а следовательно, и управление параметрами протекающего через устройство потока; тем самым обеспечивается возможность изменения или перестройки характеристики преобразователя, т. е. управления зависимостями расхода от давлейия на входе, температуры и внешних усилий на заслонке посредством подачи управлгпощсго воздействия (давления) в канал 6.В частности, при расположении отверстия канала 6 в зоне вакуума в сообщенной с каналом емкости 7 может быть получено стабильное значение вакуума; в этом случае устройство будет работать как эжектор с автоматической стабилизацией вакуума при изменении давления питания Рв широких пределах; в другом случае, изменением величины вакуума посредством, например, дросселя 8 можно из менять в широких пределах величину расходачерез устройство. Предмет изобретенияПневматический преобразователь аналого выХ сигналов, содержащий узел сопло-заслонка с незакрепленной заслонкой, находящейся в устойчивом взвешенном состоянии над соплом, соединенным с входным каналом, отличающийся тем, что, с целью расширения 15 функциональных возможностей, он снабжендополнительными соплами, соединенными с источниками сигналов, а отверстия дополнительных сопел расположены между входным соплом и краем дросселирующей поверхности 20 узла сопло-заслоцка,
