Способ растворения сшитых полил1еров

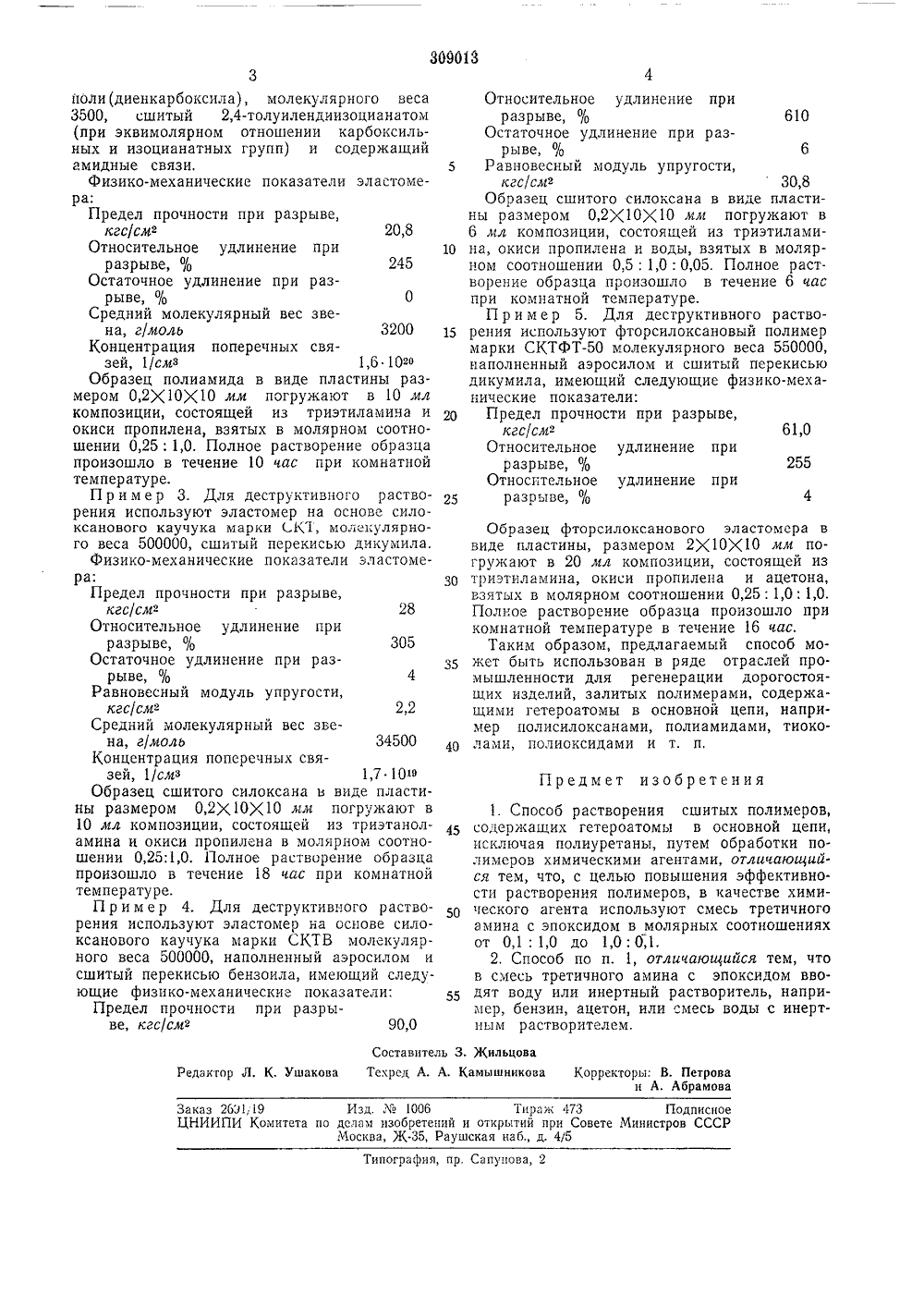

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-1 П д 13/3 аявлено 28.1 Ч,1969 ( 1327067/23-5 с присоединением заявки Комитет па дел ПриоритетОпубликовано 09.Ч 1.1971, Бюллетень2Дата опубликования описания 30.1 Х.1971 забретений и аткрытиари Совете МинистровСССР УДК 678.028.0(088,8) Авторыизобретения В. Ф. Антипова,Я. Раппопорт, Г. Н. Петро М. Эрлих и К, А, Еремичев аявите СПОСОБ РАС 1 ВОРЕНИЯ СШИГЫХ ПОЛИМЕРО поксида - фенилглицидныи эфир ый эфир диэтиленгликоля, окис лицид- пилена П р и м е р 1. Для деструктивного растворения используют эластомер на основе тиокола марки НВБ, содержащий полисульфидные связи, молекулярного веса 1500 - 2200,сшитый полиэтиленполиамином, имеющийследующие физико-механические показатели:Предел прочности при разрыве,кгс/см 2 23,2Относительное удлинение приразрыве, % 125Остаточное удлинение приразрыве, % 0Равновесный модуль упр и,кгс/слтз 34,2Средний молекулярнь "на, г/моль 2050Концентрация поперечных связей, 1/смз 2,7. 10 заОбразец тиокола в виде бруска размеромб(бр,20 ллт погружают в 7,5 мл композиции,состоящей из триэтиламина и фенилглицидного эфира, взятых в молярном соотношении1,0: 1,0. Полное растворение образца произошло в течение 20 час при комнатной температуре.Приме рарения ис о угост ти вес звер 2, Для деструктивного пользуют эластомер на,1Изобретение касается растворения сшитых полимеров, применяемых в производстве покрытий, компаундов и герметиков.Известен способ растворения сшитых полимеров, например полиуретанов, путем обра- Б ботки полимеров растворителем,Целью изобретения является повышение эффективности растворения сшитых полимеров, содержащих гетероатомы в основной цепи, исключая полиуретаны. 10Растворение сшитых полимеров достигается применением в качестве растворителя смеси третичного амина с эпоксидом в молярных соотношениях от 0,1: 1,0 до 1,0: 0,1.Для увеличения эффективности действия 1 ч растворителя в композицию третичный амин - э поксид добавляют каталитические количества воды, В этом случае соотношение третичный амин; вода варьируют от 0,1: 1,0 до 1,0: 0,1. Весовое соотношение деструкти рующая композиция: полимер составляют 10: 1 и выше. Для снижения стоимости деструктирующей композиции возможно использование инертного растворителя, например ацетона, бензина и т. д. При этом весовое соотношение деструктирующая композиция: полимер снижается до 5: 1.В качестве третичного амина применяют триэтиламин, триэтаноламин, диметилбензиламин, диметилоктиламин и т. д., в качестве И. Мелам д,. - - р-;. /глтЗаказ 2 бз 1,9 Изд.1006 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Сапунова, 2 Типография, пр. поли(диенкарбоксила), молекулярного веса3500, сшитый 2,4-толуилендиизоцианатом(при эквимолярном отношении карбоксильных и изоцианатных групп) и содержащийамидные связи.Физико-механические показатели эластомера:Предел прочности при разрыве,кгс/смв 20,8Относительное удлинение приразрыве, % 245Остаточное удлинение при разрыве, % 0Средний молекулярный вес звена, г/моль 3200Концентрация поперечных связей, 1/сма 1 6. 102 оОбразец полиамида в виде пластины размером 0,2 Х 10 К 10 мм погружают в 10 ллкомпозиции, состоящей из триэтиламина иокиси пропилена, взятых в малярном соотношении 0,25:1,0. Полное растворение образцапроизошло в течение 10 час при комнатнойтемпературе.П р и м е р 3. Для деструктивного растворения используют эластомер на основе силоксанового каучука марки ( КТ, молекулярного веса 500000, сшитый перекисью дикумила.Физико-механические показатели эластомера:Предел прочности при разрыве,кгс/смв 28Относительное удлинение приразрыве, %Остаточное удлинение при разрыве % 4Равновесный модуль упругости,кгс/смв 2,2Средний молекулярный вес звена, г/мольКонцентрация поперечных связей, 1/смз 1,7 101 аОбразец сшитого силоксана в виде пластины размером 0,2 К 10 Х 10 лм погружают в10 мл композиции, состоящей из триэтаноламина и окиси пропилена в молярном соотношении 0,25:1,0, Полное растворение образцапроизошло в течение 18 час при комнатнойтемпературе.П р и м е р 4. Для деструктивного растворения используют эластомер на основе силоксанового каучука марки СКТВ молекулярного веса 500000, наполненный аэросилом исшитый перекисью бензоила, имеющий следующие физико-механические показатели:Предел прочности при разрыве, кгс/смз 90,0 Относительное удлинение приразрыве, % 610Остаточное удлинение при разрыве, % 6Равновесный модуль упругости,кгс/см 2 30,8Образец сшитого силоксана в виде пластины размером 0,2 Х 10 К 10 мм погружают в6 мл композиции, состоящей из триэтиламина, окиси пропилена и воды, взятых в молярном соотношении 0,5: 1,0: 0,05, Полное растворение образца произошло в течение 6 часпри комнатной температуре.П р и м е р 5, Для деструктивного растворения используют фторсилоксановый полимермарки СКТФТмолекулярного веса 550000,наполненный аэросилом и сшитый перекисьюдикумила, имеющий следующие физико-механические показатели:Предел прочности при разрыве,кгс/сма 61,0Относительное удлинение приразрыве, %Относительное удлинение приразрыве, % 4 Образец фторсилоксанового эластомера в виде пластины, размером 2 Х 10 К 10 мл погружают в 20 мл композиции, состоящей из триэтиламина, окиси пропилена и ацетона, взятых в молярном соотношении 0,25: 1,0: 1,0. Полное растворение образца произошло при комнатной температуре в течение 16 час.Таким образом, предлагаемый способ может быть использован в ряде отраслей промышленности для регенерации дорогостоящих изделий, залитых полимерами, содержащими гетероатомы в основной цепи, например полисилоксанами, полиамидами, тиоколами, полиоксидами и т. п. 1. Способ растворения сшитых полимеров, содержащих гетероатомы в основной цепи, исключая полиуретаны, путем обработки полимеров химическими агентами, отличающийся тем, что, с целью повышения эффективности растворения полимеров, в качестве химического агента используют смесь третичного амина с эпоксидом в малярных соотношениях от 0,1; 1,0 до 1,0: 0,1.2, Способ по п. 1, отличающийся тем, что в смесь третичного амина с эпоксидом вводят воду или инертный растворитель, например, бензин, ацетон, или смесь воды с инертным растворителем,
