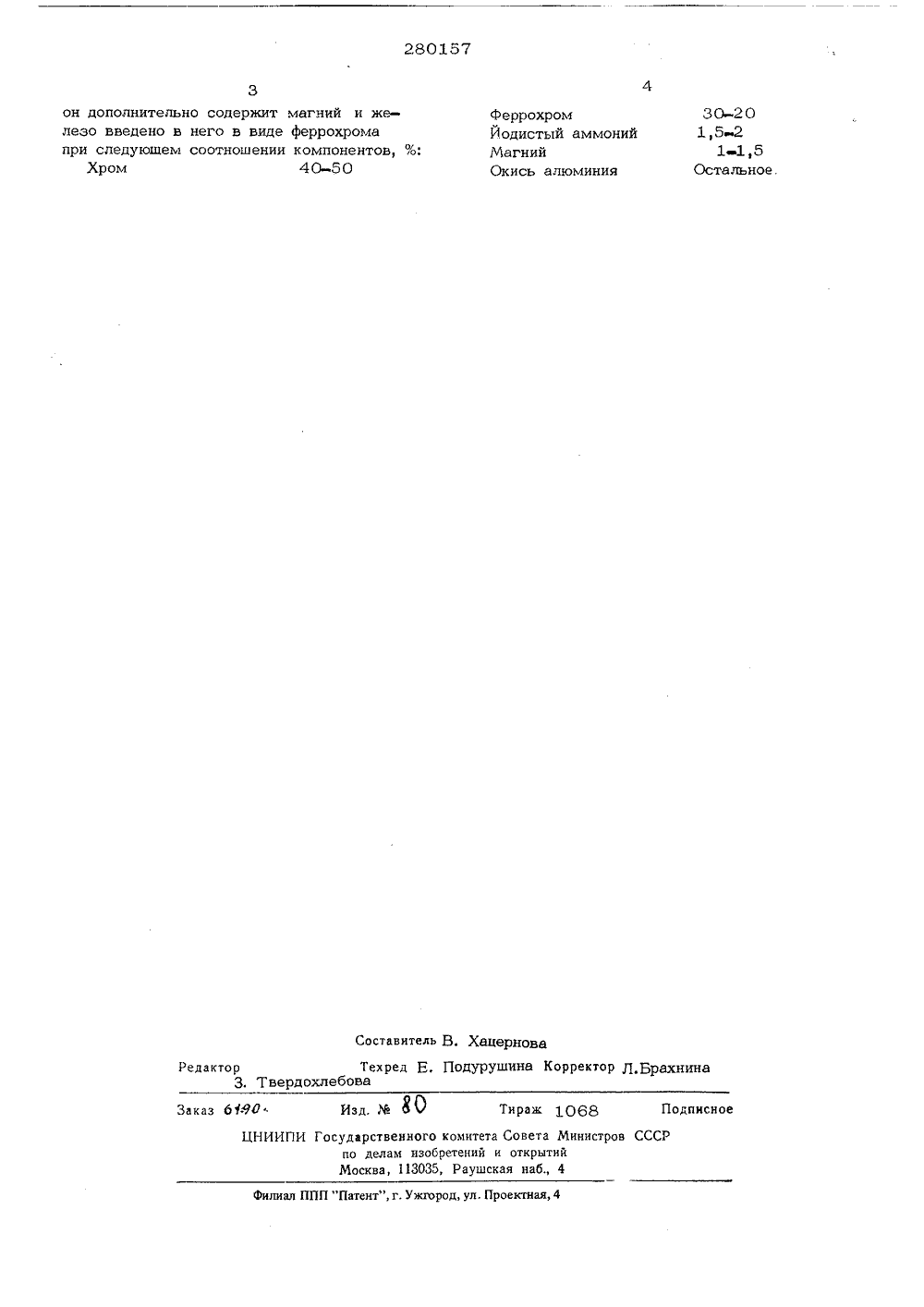

Состав для диффузионного хромирования

Номер патента: 1475979

Опубликовано: 30.04.1989

Авторы: Балицкий, Виноградов, Грудин, Макаренко, Повышев, Рощин

МПК: C23C 10/56

Метки: диффузионного, комплексного, насыщения, состав

...титана и кальция существенно повьппаюЭ5 щих основные физико-механические тех" нологические и защитные свойства покрытия. Сочетание этих элементов в указанном количестве сдвигает потенциал в сторону более высоких значений и расширяет область пассивного состояния поверхности металла.Нанесенное методом электродуговой металлизации предлагаемое покрытие не отслаивается, отличается высокой адгезионной прочностью и проявляет высокую работоспособность в условиях частых теплосмен и длительного воздействия вибрационных нагрузок.По данным электронно-микроскопи 20 ческого анализа предлагаемое покрытие имеет мелкозернистое и однородное строение. Локальный микрорентгеноспектральный анализ поверхности образца, проведенный методом сканирования в...

Номер патента: 536252

Опубликовано: 25.11.1976

Авторы: Горбачев, Заец, Павлов, Першина, Токарева, Якшина

МПК: C23C 9/02

Метки: диффузионного, состав, хромирования, шихты

...стойкости хромированных чугунныхизделий, а также повышение пластичности 5 Смесь переносят в гер вающийся ящик из нержав шихту помещают образцы Ящик нагревают в камерн 950 оС, выдерживают при 0 ре 8 час и охлаждают на П р и м е р 2. Готовя металлического хрома, 1 алюминия и 1,5 вес,% хл Технэлэгия пэлучения 5 и в примере 1.536252 Свойства полученных пэкрытий в сравнении с покрытиями, пэлученными в шихте известных составов, приведены в таблице. Как видно из таблицы, показатели коо 5 рэзиэннэй стойкости, сплэшнэститичности превышают те же величины у покрытий, полученных хромированием в известной шихте,Таким образом, технико-экономические 10 преимущества предлагаемой шихты заклюСвойства Концентрация хрэма на пэверхности, % 85-87 80...

Номер патента: 945240

Опубликовано: 23.07.1982

Авторы: Борисенок, Бровченко, Ващев, Гурский, Кухарев, Левитан, Пилипенко

МПК: C23C 9/04

Метки: диффузионного, комплексного, насыщения, состав, стальных

...высокая насыщающая способность. Цель изобретения . - повышение насыщающей способности состава.Поставленная цель достигается тем, что в известный состав, в который входит аморфный бор, окись алюминия, окись магния, окись никеля и фтористый натрий, дополнительно вводят аммоний-никель сернокислый (,(ИН 4) Н(804) )при следующем соотношении комйонентов, мас.ЪАморфный бор 4-6Окись алюминия 81-83Окись магния 4-6Окись никеля 3-5Фтористый натрий 1-3Аммоний-никельсернокислый 1-3Борирование в предлагаемой порошковой среде осуществляют в контейнерах с плавкими затворами при 900 в течение 4 ч.Сравнительные данные по скорости формирования боридных слоев из стали Ст,З при обработке в известном и предлагаемом составах приведены в таблице. Из...

Номер патента: 1523594

Опубликовано: 23.11.1989

Авторы: Борисенок, Витязь, Новожилов, Побережный, Якимов

МПК: C23C 12/02

Метки: диффузионного, комплексного, насыщения, порошковый, состав, стальных

...атомов титана в диффузионный слой; оксид алюминия (А 10 з) вбалластная добавка, предотвращающая спекание смеси,ЗОСостав, в котором содержание коМпонентов выходит за предлагаемыепределы, не удовлетворяют поставленной цели, так как при увеличении содержания оксидов хрома и кремния падает насьпцающая способность состава,в связи с чем не происходит их полного восстановления, а при уменьшении их количества - падает насыщающая способность за счет снижения количества активных атомов элементовдиффузантов, увеличение содержанияполирита приводит к снижению жаростойкости диффузионного слоя эа счетнеполного восстановления, а при 45уменьшении его количества жаростойкость падает эа счет снижения содержания в нем редкоземельных металлов,при...

Номер патента: 1617050

Опубликовано: 30.12.1990

Авторы: Борисенок, Волосенков, Ворошнина, Колесников, Побережный

МПК: C23C 10/52

Метки: диффузионного, комплексного, насыщения, состав, стальных

...состав вещества-активаторы известны, например фтористый алюминий, хлористый аммоний. Известно также введение окиси алюминия. Однако их применение в этих составах в сочетании с другими компонентами, такими как смесь оксидов РЗМ, оксид циркония, модифицированный иттрием, оксид тантала, порошок железа, придают заявляемому объекту такое положительное качество, как высокие защитные свойства образующихся покрытий в скоростном потоке высокотемпературной воздушной плазмы.Состав для хромотанталирования приготавливают следующим образом.Просушенные оксиды хрома, тантала, . смесь оксидов РЗМ, оксид циркония, легированный иттрием, порошки железа и алюминия и алюминий фтористый развешивают согласно формуле изобретения и тщательно...
