Генератор импульсов

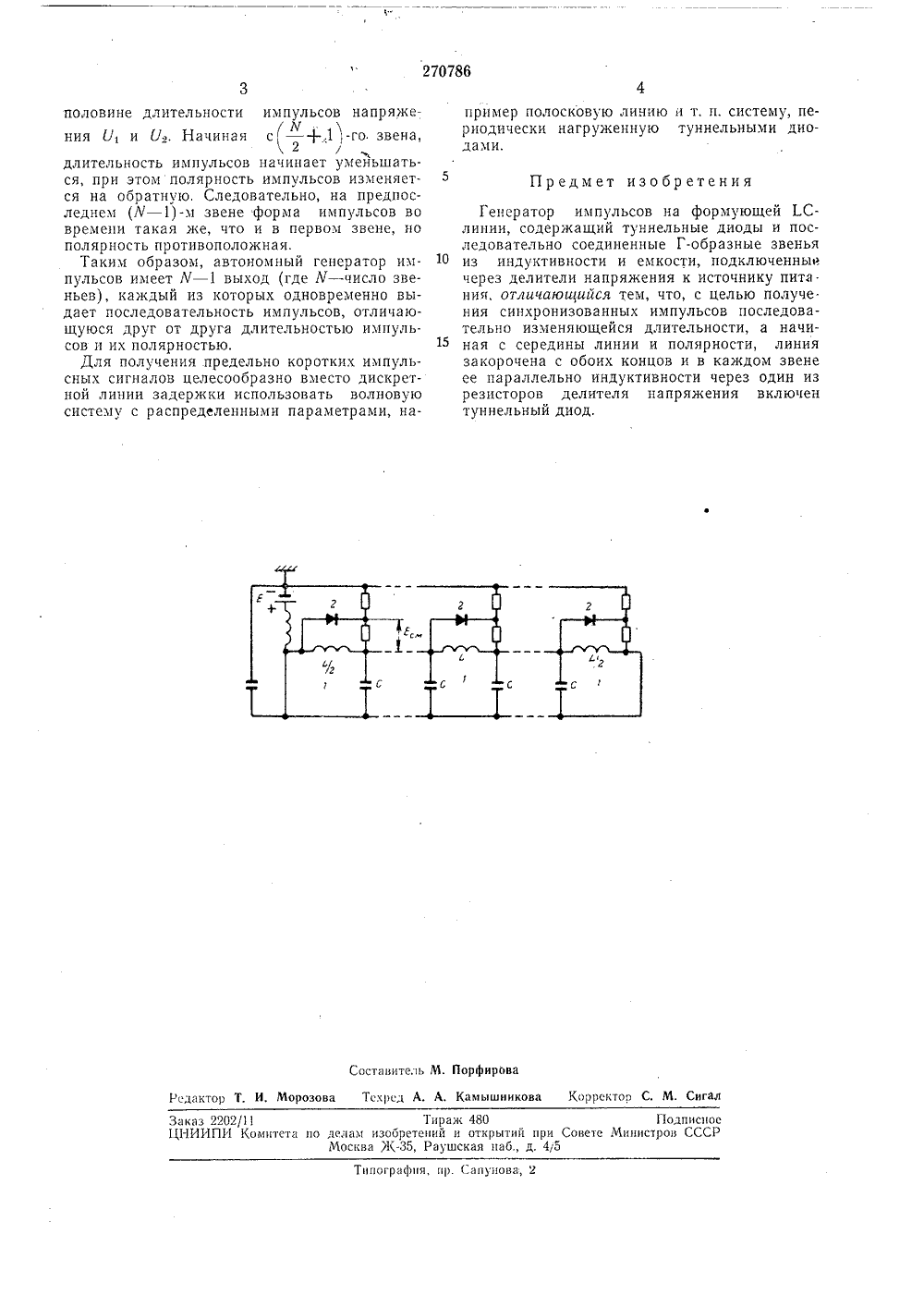

тхтурттту этл1 е:. чеКВЮ ттвк МБА. О П И С А Н И Е 27 О 786ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сава Советских Социалистических РеспубликЗависимое от авт. свидетельства ЛЪ Заявлено 22.Ч 1.1967 ( 116666026-9) 1 хл, 21 а 1, 36,02 с присоединением заявкиПриоритет МПК Н 031 сУДЫ 621 373 51 621.373.43 (088,8) Комитет по делам изобретений н открытий при Совете Министров СССРОпубликовано 12,Ч.1970. Бюллетень17Дата опубликования описания 11.ЧП 1.1970 Авторыизобретения Ю, К, Богатырев и М. И. Рабинович Заявитель Научно-исследовательский радиофизический институт при Горьковском государственном университете имени Н. И. Лобачевского ГЕНЕРАТОР ИМПУЛЬСОВ Известны генераторы импульсов на формирующей 1.С-линии, содержащие туннельные диоды и последовательно соединенные Г-образные звенья из индуктивности и емкости, подключенные через делители напряжения к источнику питания.Предлагаемое устройство отличается от известных тем, что генератор выполнен в виде короткозамкнутой с обоих концов линии передачи с большим числом связанных между собой звеньев, в каждое из которых параллельно индуктивности включен тупнельный диод, что обеспечивает получение с каждого последующего выхода синхронизированных импульсов последовательно изменяющейся длительности, причем с одной половины линии снимаются импульсы положительной, с другой - отрицательной полярности.На чертеже изображена схема предлагаемого генератора.Генератор имеет вид 1.С-линии задержки, в каждое звено 1 которой включен туннельный диод 2. Рабочая точка всех туннельных диодов одновременно выводится на падающий участок вольтамперной характеристики постоянным напряжением смещения, Оба конца линии задержки замкнуты накоротко. При выполнении условия самовозбуждения в системе возникают колеоания, Так как система обладает сильной нелинейностью (туннельные диоды работают в нелинейном режиме), то форма колебаний имеет вцд двух отраженных от противоположных короткозамкцутых концов линии волн напряжения Ь, ц Уз релаксационного типа, бегущих навстречу друг другу,Вследствие нелинейного взаимодействия,сложения встречных волн /1 и Уз вдоль линии задеркки, устанавливается особый стационарный режим - релаксаццоцные стоячие волны напряжения.1 Лзмецецце напряжения во времени на емкости каждого звена линии имеет вцд последовательности коротких импульсов. Длительность импульсов цри этом изменяется от звеца к звену симметрично относительно середины линии ца величину, равную времени пробега волной одного звена лщши. Следовательно, если линия содержит Ч звеньев, то импульсы напряжения снимаются с (Ж 1) зве на. Длительность импульсов на первом звенеприблизительно равна времени пробега волной расстояния от олцжайшего короткозамкнутого конца до первого звена. Длительность импульсов па втором звене равна времени 25 прооега двух звеньев ц т. д. Однако такое увеличение длительности импульсов наблюдаетсяМтолько до середины линии, т. е. до - звена,2в котором сдвиг по фазе между бегущими ца- ЗО встречу волнами напряжения У, и Уз равен270786 Предмет изобретения Е,Составитель М. ПорфироваРедактор Т. И, Морозова Тскрсд А. А. Камышникова Корректор С. М. Сига Тирамс 480 Подписпо митста по делам изобретений и открытий при Совете Министров ССС Москва )К, Раушская паб., д. 45Заказ 2202ЦНИИПИ Типография, пр. Сапунова, 2 половине длительности импульсов напряже/Юния /, и У. Начиная с - +.1 -го звена,, 2длительность импульсов начинает уменьшаться, при этом полярность импульсов изменяется на обратную, Следовательно, на предпоследнем (У - 1) -м звене форма импульсов во времени такая же, что и в первом звене, но полярность противоположная,Таким образом, автономный генератор импульсов имеет У - 1 выход (где У - число звеньев), каждый из которых одновременно выдает последовательность импульсов, отличающуюся друг от друга длительностью импульсов и их полярностью.Для получения предельно коротких импульсных сигналов целесообразно вместо дискретной линии задержки использовать волновую систему с распределенными параметрами, например полосковую линию и т. п. систему, периодически нагруженную туннельными диодами. Генератор импульсов на формующей 1.Слинии, содержащий туннельные диоды и последовательно соединенные Г-образные звенья 10 из индуктивности и емкости, подключенньмчерез делители напряжения к источнику пита.ния, отличающийся тем, что, с целью получе.ния синхронизованных импульсов последовательно изменяющейся длительности, а начиная с середины линии и полярности, линия закорочена с обоих концов и в каждом звене ее параллельно индуктивности через один из резисторов делителя напряжения включен туннельный диод,
