Коллектор отбора воздуха в систему кондиционирования самолета
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

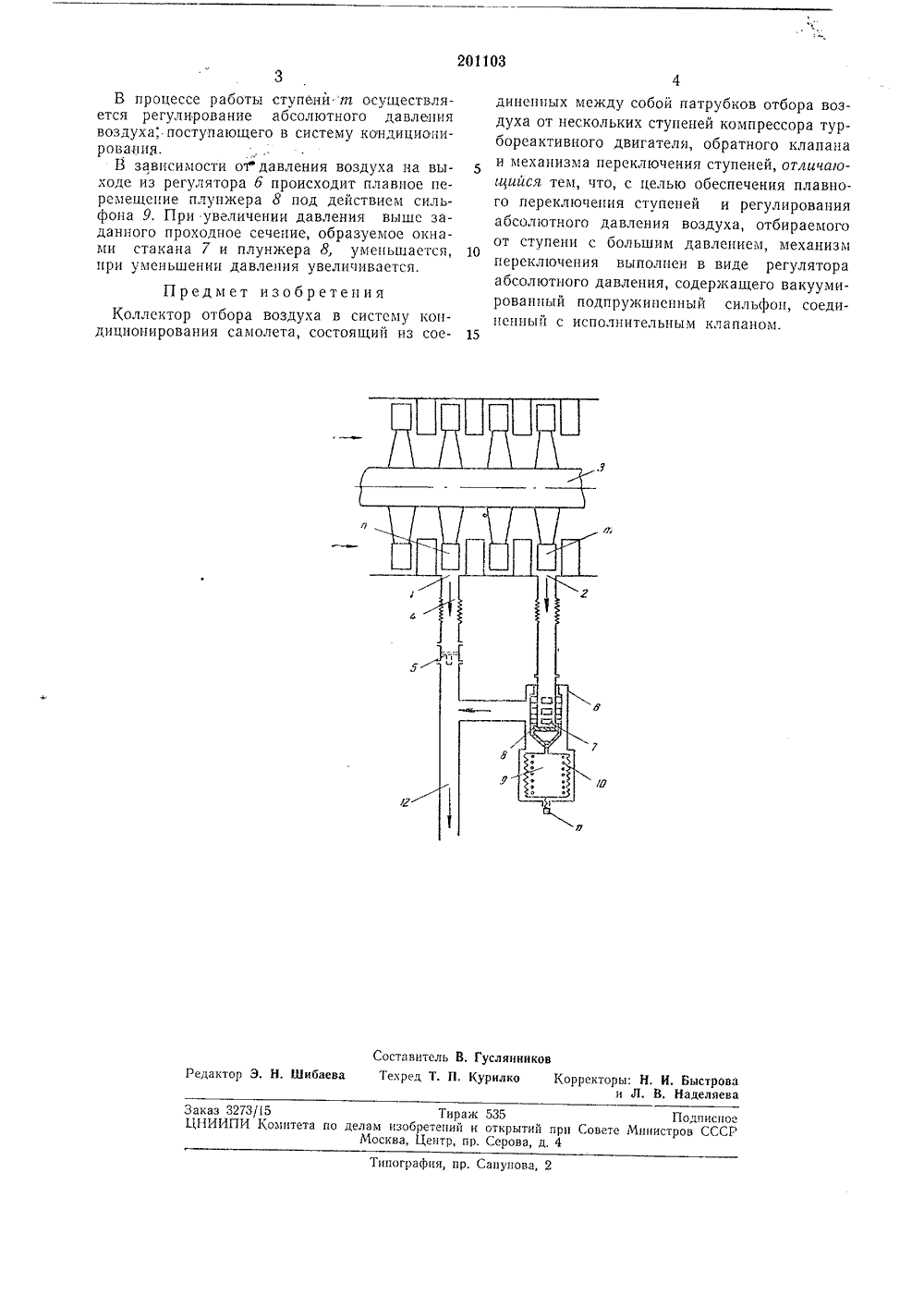

ОП ИСАН И Е ИЗОБРЕТЕНИЯ ОЗ Союз СбеетЯйх Социалистических РеспубликГтг . "-фю РСКОМУ СВИДЕТЕЛЬСТВ Зависимое от авт. свидетельстваЗаявлено 04,1.1966 ( 1046902/40-23)с присоединением заявкиПриоритетОпубликовано 15 Л 111,1967. БюллетеньДата опубликования описания 27,Х.1967 3/01 1/40 Комитет по делам изобретений и отирыти при Соеете Министрое СССРаявитель ЛЛЕКТОР ОТБОРА ВОЗДУХА В СИСТЕМ КОНДИЦИОНИРОВАНИЯ САМОЛЕТА2 Изооретепие относится к устроиствам, предазначенныот для отбора сжатого воздуха в систему кондиционирования кабины и оборудования самолета от осевого компрессора турбореактивного двигателя.Известные устройства для отбора воздуха в систему кондиционирования не обеспечиваот плавного переключения ступеней компрессора и регулирования абсолютного давления воздуха, отбираемого от компрессора. В предлагаемом коллекторе отбора воздуха механизм переключения ступеней компрессора выполнен в виде регулятора абсолютного давления, содержащего вакуумированный подпружиненный сильфон, соединенный с исполнительным клапаном.На чертеже показана схема коллектора отбора воздуха.Коллектор состоит из патрубков 1 и 2, с помощью которых воздух отбирается от различных ступеней компрессора 3 турбореактивного двигателя, воздушнотепловых компенсаторов 4, обратного клапана б, регулятора давления б. Последний содержит неподвижный стакан 7 с окнами, плунжер 8 с такими же окнами, сильфон 9, пружину 10 и регулировочный винт 11. Коллектор отбора соединен с системой кондиционирования трубопроводом 12,Работает коллектор следующим образом. В зависимости от давления воздуха в трубопроводе 12 воздух отбирается от ступени ис меньшим давлением или от ступени пг сбольшим давлением, Переключение отбора5 воздуха на различную ступень производитсярегулятором 6, отрегулированным с помощьювинта 11 на определенное давление воздухана входе в систему кондиционирования.При отборе воздуха от ступени гг давление10 на входе в систему кондиционирования превытпает давление срабатывания регулятора 6,вследствие этого сильфон 9 под действиемдавления сжат, и окна стакана 7 не совпадают с окнами плунжера 8, т. е. плунжерный15 клапан закрыт. В этом случае параметры воздуха на входе в систему кондициопировапияопределяются параметрами ступени гг компрессора ТРД, причем обратный клапан 6находится в открытом положении,При уменьшении давления воздуха в трубопроводе 12 до давления регулировки регуля"ора 6 сильфон 9 под действием пружины 10 и внутреннего давления начинает растягиВаться, плавно перемещая плунжер 8. При этом окна стакана 7 и плунжера совмещаются открывая доступ воздуха из ступени т компрессора с более высоким давлением, под действием которого обратный клапан 6 закрывается.Заказ 3273/5 Тираж 535 Подп испо ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4 ипография, пр. Сапунова, 2 В процессе работы ступени т осуществляется регулирование абсолютного давления воздуха, поступающего в систему кондиционирования.Б зависимости от" давления воздуха на выходе из регулятора б происходит плавное перемещение плунжера 8 под действием силь- фона 9. При увеличении давления вышс заданного проходное сечение, образуемое окнами стакана 7 и плунжера 8, уменьшается, при уменьшении давления увеличивается.Предмет изобретенияКоллектор отбора воздуха в систему кондиционирования самолета, состоящий из соединенпых между собой патрубков отбора воздуха от нескольких ступеней компрессора турбореактивного двигателя, обратного клапана и механизма переключения ступеней, отличаоциися тем, что, с целью обеспечения плавного переключения ступеней и регулирования абсолютного давления воздуха, отбираемого от ступени с большим давлением, механизм 1 Опереключения выполнен в виде регулятора абсолютного давления, содержащего вакуумированный подпружиненный сильфон, соедипеппыц с исполнительным клапаном.15
СмотретьЗаявка
1046902
Ю. М. Петров, Ю. В. Яременко, Н. Ф. Наумов, В. И. Хохин, И. С. Чернова, Г. Г. Губанов
МПК / Метки
МПК: B64D 13/06
Метки: воздуха, коллектор, кондиционирования, отбора, самолета, систему
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-201103-kollektor-otbora-vozdukha-v-sistemu-kondicionirovaniya-samoleta.html" target="_blank" rel="follow" title="База патентов СССР">Коллектор отбора воздуха в систему кондиционирования самолета</a>
