Установка для измерения давления вспучивания дисперсных систем

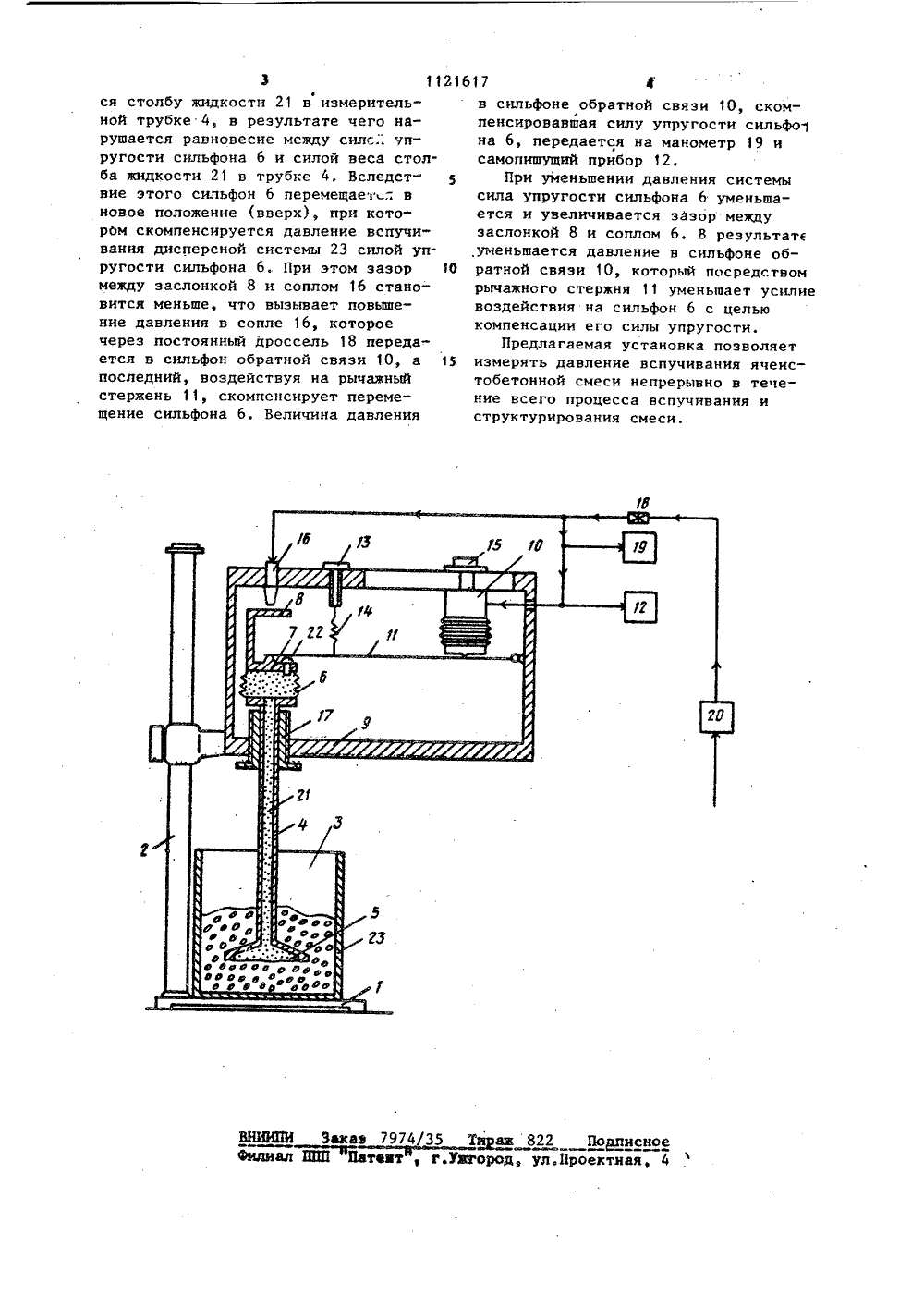

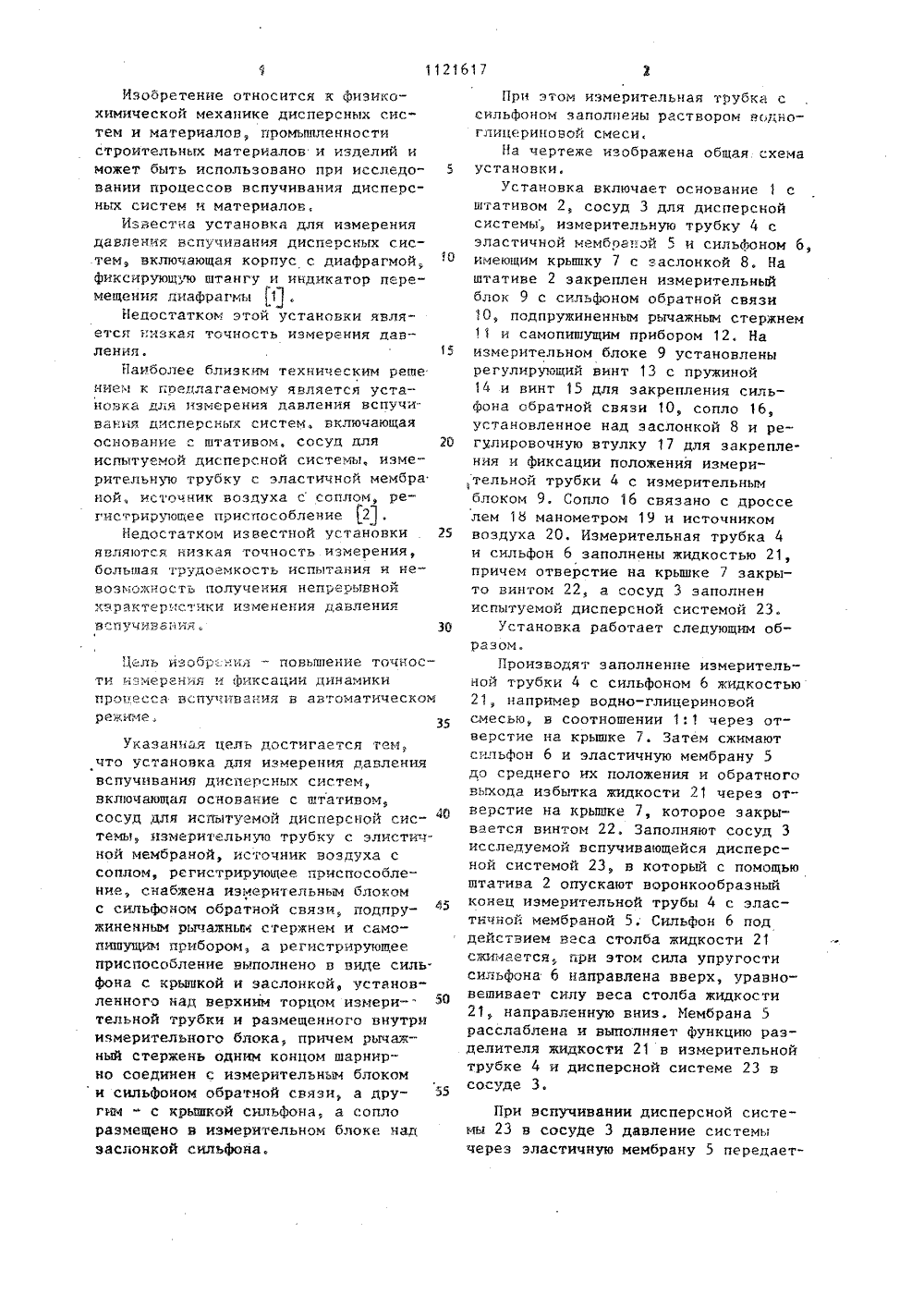

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) ИИ ЗОБРЕТЕНИЯВИЛЕТЮЪСта у ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО ДелАм изОБРетений и ОТИРитий ОПИСАНИЕ Н АВТОРСКОМУ( С(71) Институт коллоидной химии и химии воды им. А.В. Думанского (53) 620. 179.7.002.56(088.8) (56) 1, Авторское свидетельство СССР В 314117, кл. С 01 Н 11/12, 1969.2. Авторское свидетельство СССР В 461368, кл. С 01 Я 33/38, 1973. (54)(57) 1. УСТАНОВКА ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ ВСПУЧИВАНИЯ ДИСПЕРСНЫХ СИСТЕМ, включающая основание с штативом, сосуд для испытуемой дисперсной системы, измерительную трубу с эластичной мембраной, источник воздуха с соплом, регистрирующее приспособление, о т л и ч а ю щ а я с я тем,что, с целью повышения точности измерения и фиксации динамики процесса вспучиванин в автоматическом режиме 1 установка снабжена измерительным блоком с сильоном обратной связи, подпружиненньм рычажным стержнем и самопишущим прибором, а регистрирующее приспособление выполнено в виде сильфона с крышкой и заслонкой, установленного над верхним торцом измерительной трубки и размещенного внутри измерительного блока, причем рычажный стержень одним концом шарнирно соединен с измерительным блоком и сильфоном обратной связи, а дру гнм - с крьппкой сильфона, а сопло размещено в измерительном блоке над заслонкой сильфона.2. Установка по п. 1, о т л и ч аю щ а я с я тем, что измерительная трубка с сильфоном заполнены раст 1 вором водно-глицериновой смеси.Изоаретение относится к Физикохимической механике дисперсных систем и материалов, промьппленностистроительных материалов и изделий иможет быть использовано при исследованин процессов вспучивания дисперсных систем и материалов,Известна установка для измерениядавления вспучивания дисперсных систем, включающая корпус с диафрагмой,Фиксирующую штангу и индикатор перемещения диафрагмы 1,Г 1Недостатком этой установки являетсл низкая точность измерения давления.Наиболее близким техническим рещением к предлагаемому является установка для измерения давления вспучивания дисперсных систем, включающаяоснование с штативом, сосуд для 20испытуемой дисперсной системы, измерительную трубку с эластичной мембраной, источник воздуха с сопломгистрирующее приспособление 2 .Недостатком известной установки 25являются низкая точность измерения,болыпая трудоемкость испь 1 тания и невозможность получения непрерывнойхврактеристики изменения давлениявпччио:ния ЗО Цель изобр.Ния - повышение точности измерения и Фиксации динамики процесса вспучивания в аз соматическомрежимеУказанная цель достигается тем,что установка для измерения давлениявспучивания диспералых Систем,включающая основание с штативом,сосуд для испытуемой диспепсной сис- отем, измерительную трубку с злистичной мембраной, источник воздуха ссоплом, регистрирующее приспособление, снабжена измерительным блокомс сильфоном обратной связи, подпружиненным рычажньи стержнем и самопишущим прибором. а регистрирующееприспособление выполнено в виде силь.Фона с крышкой и заслонкой, установленного над верхним торцом измери-.тельной трубки и размещенного внутриизмерительного блока, причем рычажный стержень одним концом шарнирно соединен с измерительным блокоми сильфоном обратной связи, а другим " с крышкой сильфона, а соплоразмещено в измерительном блоке надзаслонкой сильфона. При этом измерительная трубка ссильфоном заполнены раствором водноглицериновОй смеси,На чертеже изображена общая схемаустановки.Установка включает основание 1 сштативом 2, сосуд 3 для дисперснойсистемы, измерительную трубку 4 сэластичной мембраной 5 и сильфоном 6,имеющим крьппку 7 с заслонкой 8. Наштативе 2 закреплен измерительныйблок 9 с сильфоном обратной связи10, подпружиненным рычажным стержнем11 и самопишущим прибором 12. Наизмерительном блоке 9 установленырегулирующий винт 13 с пружиной14 и винт 15 для закрепления сильФона обратной связи 10, сопло 16,установленное над заслонкой 8 и регулировочную втулку 17 для закрепле.ния и фиксации положения измерительной трубки 4 с измерительнымблоком 9. Сопло 16 связано с дросселем 18 манометром 19 и источникомвоздуха 20, Измерительная трубка 4и сильфон 6 заполнены жидкостью 21,причем отверстие на крышке 7 закрыто винтом 22, а сосуд 3 заполнениспытуемой дисперсной системой 23.Установка работает следующим образом.Производят заполнение измерительной трубки 4 с сильфоном б жидкостью21, например водно-глицериновойсмесью, в соотношении 1:1 через отверстие на крышке 7. Затем сжимаютсильфон 6 и эластичную мембрану 5до среднего их положения и обратноговь:хода избытка жидкости 21 через отверстие на крьппке 7, которое закрывается винтом 22, Заполняют сосуд 3исследуемой вспучивающейся дисперсной системой 23, в который с помощьюштатива 2 опускают воронкообразныйконец измерительной трубы 4 с эластичной мембраной 5, Сильфон 6 поддействием веса столба жидкости 21сжимается, при этом сила упругостисильфона 6 направлена вверх, уравновешивает силу веса столба жидкости21, направленную вниз. Мембрана 5расслаблена и выполняет Функцию разделителя жидкости 21 в измерительнойтрубке 4 и дисперсной системе 23 всосуде 3,При вспучивании дисперсной системы 23 в сосуде 3 давление системы через эластичную мембрану 5 передает21617 1 В 74 ВПИ 3 ак 3 11 ся столбу жидкости 21 в измерительной трубке 4, в результате чего нарушается равновесие между силе.". упругости сильфона 6 и силой веса столба жидкости 21 в трубке 4, Вследствие этого сильфон 6 перемещаез ;. в новое положение (вверх), при кото" ром скомпенсируется давление вспучивания дисперсной системы 23 силой упругости сильфона 6. При этом зазор между заслонкой 8 и соплом 16 становится меньше, что вызывает повышение давления в сопле 16, которое через постоянный дроссель 18 передается в сильфон обратной связи 10, а последний, воздействуя на рычажный стержень 11, скомпенсирует перемещение сильфона 6. Величина давления в сильфоне обратной связи 10, скомпенсировавшая силу упругости сильфо 1на 6, передается на манометр 19 нсамопишущий прибор 12,При уменьшении давления системысила упругости сильфона 6 уменьшается и увеличивается зазор междузаслонкой 8 и соплом 6. В результатеуменьшается давление в сильфоне об ратной связи 10, который посредствомрычажного стержня 11 уменьшает усилиевоздействия на сильфон 6 с цельюкомпенсации его силы упругости.Предлагаемая установка позволяет 1 измерять давление вспучивания ячеистобетонной смеси непрерывно в течение всего процесса вспучивания иструктурирования смеси. Тнваж 822 Полисное заород, ул.Проектная, 4
