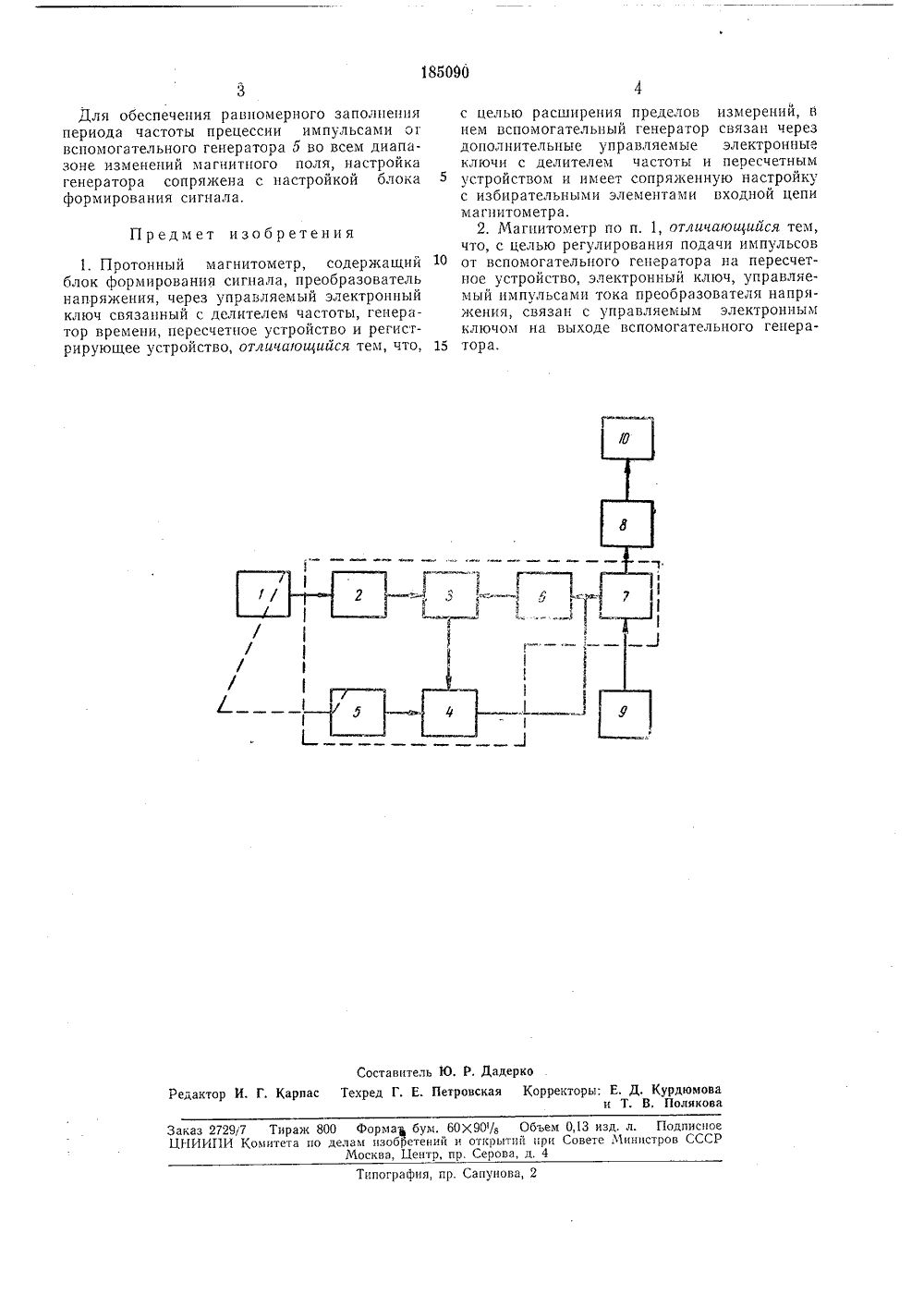

О П И С А Н И Е 185090ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликВТСРСКОМУ СВИДЕТЕЛЬСТ Зависимое от авт,етельствал, 42 с Заявлено 23.111,1963 ( 826564/26с присоединением заявкиПриоритет Комитет со делам зобретений и открытий1 ПК УДК 550,380.8(088,8) ри Совете Министров СССРубликовано ЗО,Ч 11.1966, Бюллетень1та опубликования описания 27.1 Х.1966 Авторыизобретения Д( ф О 1 ЩЯ 1 с Яо Пд ТО 1 Т 110- тцтвзссия 6 ИЛВОЙ.КА фремо в. Иванов, Н. А, Кудряшова, А. Н, Н и В. А, Прищепо явитель ОТОННЫЙ МАГНИТОМЕТР Известен абсолютный ядерно-резонансный цифровой геомагннтометр, содержащий прецессиопный датчик, усилитель, умножитель частоты, пересчетное устройство, кварцевый генератор и регистрирующее устройство.5В предлагаемом протонном магнитометре вспомогательный генератор связан через дополнительные управляемые электронные клю чи с делителем частоты и пересчетным устройством и имеет сопряженную настройку с из бирательными элементами входной цепи магнитометра, что позволило расширить пределы измерений. Для регулирования подачи импульсов от вспомогательного генератора на пересчетное устройство, электронный ключ, 15 управляемый импульсами тока преобразователя напряжения, связан с управляемым электронным ключом на выходе вспомогательного генератора.На чертеже представлена блок-схема пред лагаемого магнитометра.Сигнал прецессии от блока формирования сигнала 1 поступает на преобразователь напряжения 2, преобразующий напряжение си нусоидальной формы в импульсы тока, кото рые управляют электронным ключом 3. Электронный ключ 3 представляет собой обычный триггер, но с раздельными диодными входами. Импульс тока с преобразователя напряжения 2 поступает на один из входов элек тронного ключа и опрокидывает триггер (электронный ключ 3), происходит отпирание электронного ключа 4 (диодный ключ), и сигналот вспомогательного генератора 5 поступаетодновременно на делитель частоты б и электронный ключ 7 (днодный ключ).Делитель частоты имеет коэффициент деления, равный 36. Импульс тока с выхода делителя частоты б возвращает триггер (электронный ключ 3) в исходное состояние. Приэтом запирается электронный ключ 5, прекращая тем самым поступление импульсов токаот вспомогательного генератора на пересчетное устройство 8 (электронный счетчик),Очередной импульс тока частоты прецессиис формирующего устройства 2 задает началоследующему циклу работы умножнтеля частоты,Таким образом, за время, пока открыт электронный ключ 7, пакеты из 36 импульсов токанепрерывно поступают на пересчетное устройство 8. Процесс передачи пакетов импульсовпродолжается до тех пор, пока генератор времени 9 не закроет электронный ключ 7.Генератор времени 9, состоящий из кварцевого генератора и делителя частоты, вырабатывает управляющие импульсы, определяющие интервал времени, за который происходит измерение поля; в магнитометре имеетсярегистратор 10.185090 Предмет изобретения Составитель Ю, Р. ДадеРко арпас Техред Г. Е. Петровская Корректоры: Е, Д, К и Т. В.Редактор И юмова лякова аказ 2729/7 Тираж 800 Форма бум, 60 Х 90/з Объем 0,13 изд. л, Подписно ЦНИИПИ Комитета по делам изобретений и открытий нрн Совете Министров СССР Москва, Центр, пр. Серова, д. 4ипография, пр. Сапуно Для обеспечения равномерного заполнения периода частоты прецессии импульсами ог вспомогательного генератора 5 во всем диапазоне изменений магнитного поля, настройка генератора сопряжена с настройкой блока формирования сигнала,1. Протонный магнитометр, содержащий блок формирования сигнала, преобразователь напряжения, через управляемый электронный ключ связанный с делителем частоты, генератор времени, пересчетное устройство и регистрирующее устройство, отличающийся тем, что,с целью расширения пределов измерений, и нем вспомогательный генератор связан через дополнительные управляемые электронные ключи с делителем частоты и пересчетным устройством и имеет сопряженную настройку с избирательными элементами входной цепи магнитометра,2. Магнитометр по п. 1, отличающийся тем,что, с целью регулирования подачи импульсов 10 от вспомогательного генератора на пересчетное устройство, электронный ключ, управляемый импульсами тока преобразователя напрякения, связан с управляемым электронным ключом на выходе вспомогательного генера тора.
