Клапанное устройство двигателя внутреннего сгорания с регулированием фаз газораспределения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1826618
Авторы: Гольдфрухт, Хейнис
Текст

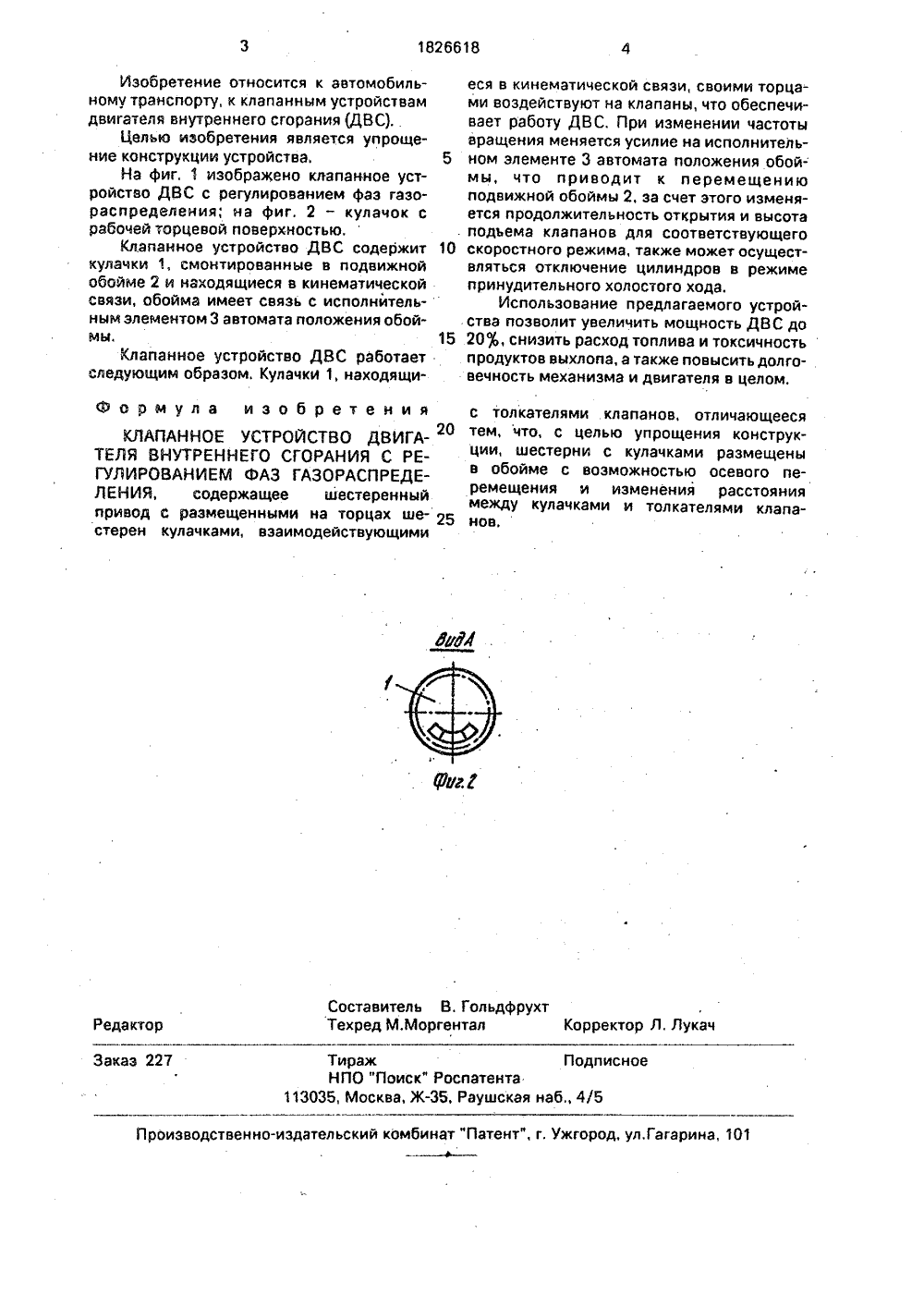

(и) 182 бб 18 (1 з) А 19) Я 51)б Р ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ТЕНТНОЕСПАТЕНТ СС ГОСУДАРСТВЕННО ВЕДОМСТВО СССР р ОПИСАНИЕ ИЗОБРЕТЕНИ к авторскому свидетельству(71) 5-й Киевский авторемонтный завод(54) КЛАПАННОЕ УСТРОЙСТВО ДВИГАТЕЛЯВНУТРЕННЕГО СГОРАНИЯ С РЕГУЛИРОВАНИЕМ ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ(57) Сущность изобретения: кпапанное устройствоДВС содержит кулачки 1, размещенные на подвижной обойме 2 и связанные кинематически, при этом их рабочие поверхности выполнены на торцах Кулачки, находящиеся в кинематической связи, своими торцами воздействуют на клапаны, что обеспечивает работу ДВС, При изменении частоты вращения изменяется усилие на дополнительном элементе 3 автомата положения обоймы, что приводит к перемещению последней За счет этого изменяется продолжительность открытия и высота подъема клапанов для соответствующего скоростного режима, 2 ил.1826618 Составитель В. ГольдфТехред М,Моргентал орректор Л, Лука едакт Подписно аказ 22 Тираж НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к автомобильному транспорту, к клапанным устройствам двигателя внутреннего сгорания ЩВС),Целью изобретения является упрощение конструкции устройства. 5На фиг, 1 изображено клапанное устройство ДВС с регулированием фаз газораспределения; на фиг, 2 - кулачок с рабочей торцевой поверхностью.Клапанное устройство ДВС содержит 10 кулачки 1, смонтированные в подвижной обойме 2 и находящиеся в кинематической связи, обойма имеет связь с исполнительным элементом 3 автомата положения обоймы, 15Клапанное устройство ДВС работает следующим образом. Кулачки 1, находящиФормула изобретенияКЛАПАННОЕ УСТРОЙСТВО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ С РЕГУЛИРОВАНИЕМ ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ, содержащее шестеренный привод с размещенными на торцах ше стерен кулачками, взаимодействующими еся в кинематической связи, своими торцами воздействуют на клапаны, что обеспечивает работу ДВС. При изменении частоты вращения меняется усилие на исполнительном элементе 3 автомата положения обоймы, что приводит к перемещению подвижной обоймы 2, за счет этого изменяется продолжительность открытия и высота подьема клапанов для соответствующего скоростного режима, также может осуществляться отключение цилиндров в режиме принудительного холостого хода.Использование предлагаемого устройства позволит увеличить мощность ДВС до 20, снизить расход топлива и токсичность продуктов выхлопа, а также повысить долговечность механизма и двигателя в целом,с тол кателями клапанов, отличающееся тем, что, с целью упрощения конструкции, шестерни с кулачками размещены в обойме с возможностью осевого перемещения и изменения расстояния между кулачками и толкателями клапанов.
СмотретьЗаявка
4662214/06, 13.08.1989
5-й Киевский авторемонтный завод
Гольдфрухт В. Ф, Хейнис А. Б
МПК / Метки
МПК: F02D 13/02
Метки: внутреннего, газораспределения, двигателя, клапанное, регулированием, сгорания, фаз
Опубликовано: 30.04.1995
