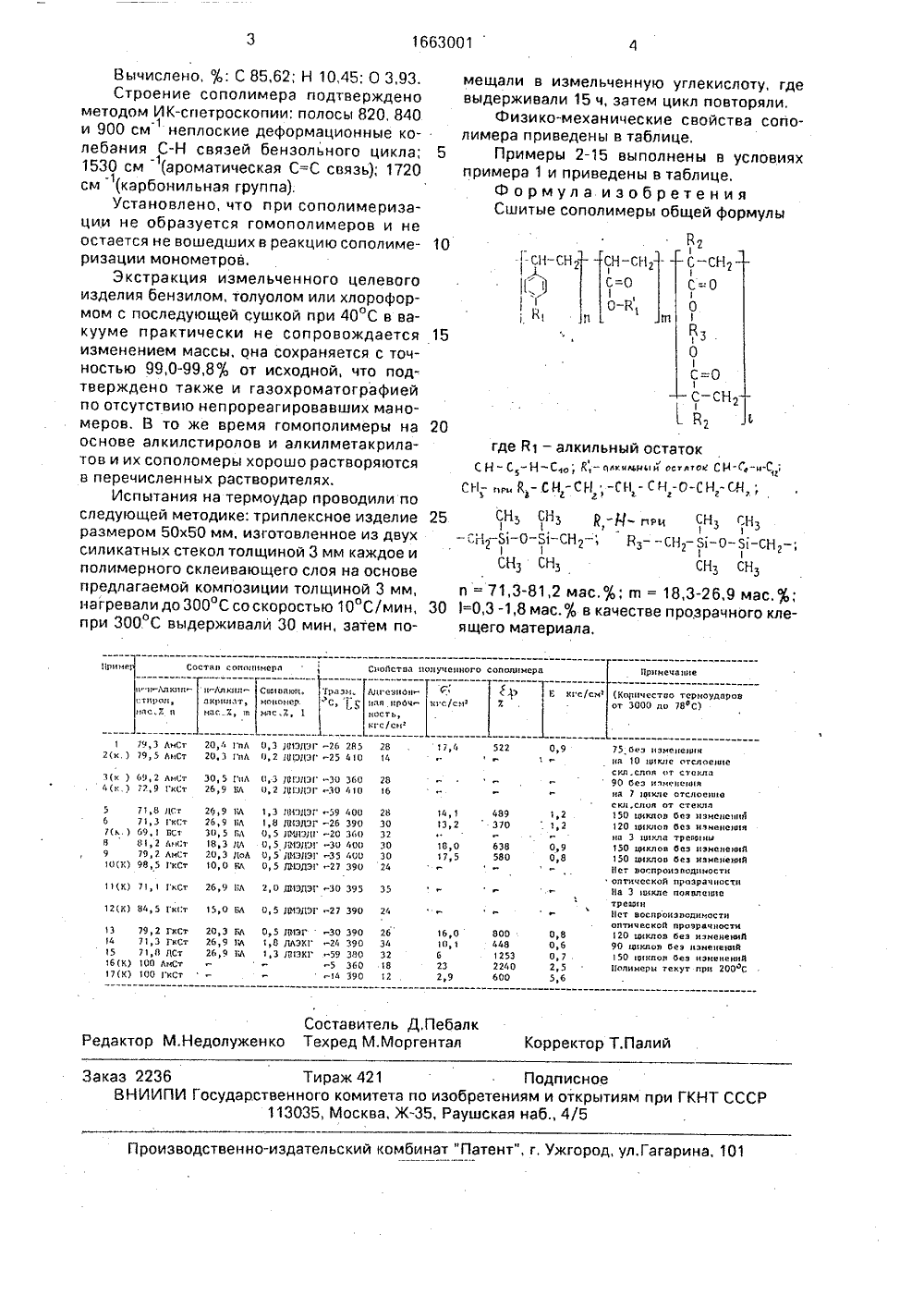

Сшитые сополимеры в качестве прозрачного клеящего материала

.ЫХ 1 ОБРЕ ПИСАНИ К АВТОРСКОМ ИДЕТЕЛ ЬСТВ ая, В Фед Лу ов СРС 09 3/14,етение и люстрируется пример Получают чукоподобный адгезией к си 28 кгс/см . Те тере массы т 5 пропускания 9 Найдено %бесцветный про сополимер с т. ликатному стек рмостойкость пррачныи кауазм, - 26 С, у при 20 С 5 оь-ной поциент свето 60; Н 10,2 3,71. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СЯ 876650, кл. С 08 Р 212/12, 220/16(54) СШИТЫЕ СОПОЛИМЕРЫ В КАЧЕСТВ Г 1 РОЗРАЧНОГО КЛЕЯЩЕГО МАТЕРИАЛА (57) Изобретение относится к технологии из готовленИя многослойных оптически прозрачных изделий, Целью изобретени Изобретение о изготовления много зрачных изделий, ш остекленения транс ке в качестве детал Цель изобретен го материала с повь склеен ного изделия ратурного интерва действия. Изобр лтносится к технологии слойных оптически проироко используемых для портных средств, а такей оптических приборов. ия - получение клеящешенной стабильностью при расширении темпела термоударного возП р и м е р 1. В 11,90 г п-н-алкилстирола растворяют 3,06 г н-гептилакрилата и 0,045 г диметакрилового эфира диэтиленгликоля, К оаствору добавляют 0,03 г перекиси бензоила и 0,08 г перекиси кумила.Отфильтрованный раствор заливают в форму, выполненную из,гвух силикатных стекол размером 50 х 50 мм герметично со 1)5 С 09 Л 125/14, 125/16, С 08 Г 212/08, С 08 6 77/20 является повышение стабильности склеенного изделия при расширении температурного интервала термоударного воздействия. Изобретение позволяет в качестве клеящего слоя многослойного оптически прозрачного изделия повысить стабильность склеенного изделия при расширении температурного интервала термоудара до 378 С за счет нового сополимера на основе и-н-алкилстирола (СБ-С 1 о), п-алкилакрилата (Сд-С 12) и сшивающего мономера из группы, включающей диметакриловый эфир бие-метил,1,3,3-тетраметилдисилоксана или диметакриловый эфир диэтиленгликоля, при массовом соотношении соответственно 71,3-81,2 мас,оь, 18,3-26,9 мас.о/ 0,3-1,8 мас,о/ 1 табл,единенных друг с другом посредством резиновой трубки внешним диаметром 2,5 мм, расположенной по периметру стекол. Резиновая трубка изолирована от мономерной смеси тонкой политетрафторэтиленовой пленкой,Всю систему помещают в термостат и нагревают при ступенчатом подъеме температуры от 20 до 160 С по следующему режиму: от 30 до 60 С с подъемом температур на 10 С и выдержкой при каждой температуре 5 ч; от 70 до 160 С через каждые 10 С по)О - 1; 15 20 где В 1 - алкильный остатокС Н " С -Н-С 4 о К - длкнаьньи остаток Са-(е-и-С; СН; й. - .СИ -СН;-СН,- С Н,-О-С Н,-СН,; Снойстпа полученного сополннера Приме Состан сопопнмера Нрннечаьзе и"и-Ллкнп -стирал, мас.й п и-Лл кнп - акрнат мас.,ю Е кгс/см Сел аакч. нономер мяс,7 1 Эразм.с, ,; Лдгезнонная нрач "ность,кгс/см(Корнчестао термоударовот 3000 до 78 С) ги с/см 0,3 191 ЭДЭГ 0,2 ЙГЭЛЭГ 75 беэ измененияна 1 О аеле отслоегаесел .слоя от стекла90 беэ измененияна 7 ликле отслоеннаскл.слоя от стекла150 циклов без нзнсненнн120 рклоп без измененияна 3 грнла треэрми150 циклов без изменеай150 циклов без изнененийНет воспроизводимостиоптической прозрачностиНа 3 цикле появлеаетрещинНет воспроизводимостиоптической прозрачности120 циклов без изменений90 циклов беэ изменений150 рклон беэ измененийНолинерн текут при 200 оС 20,4 ГпЛ 20,3 ГнЛ17 Р 1 79,3 ЛнСт2(к,) 79 5 ЛмСт ф285 .25 410 28 14 522 0920,Э БЛ 26,9 Гл 269 Ла390 -2 390 в380 -5 360 -14 390 800 448 125 Э 2240 600 0,8 0,6 0,7 2,5 5,6 Составитель Д,ПебалкРедактор М.Недолуженко Техред М.Моргентал Корректор Т.Палий Заказ 2236 Тираж 421 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Вычислено, %: С 85,62; Н 10,45; 0 3,93, Строение сополимера подтверждено методом ИК-спетроскопии: полосы 820, 840 и 900 см неплоские деформационные колебания С-Н связей бензольного цикла;1530 см (ароматическая С=С связь); 1720 см (карбонильная группа).Установлено, что при сополимеризации не образуется гомополимеров и не остается не вошедших в реакцию сополимеризации монометров.Экстракция измельченного целевого изделия бензилом, толуолом или хлороформом с последующей сушкой при 40 С в вакууме практически не сопровождается изменением массы, она сохраняется с точностью 99,0-99,8% от исходной, что подтверждено также и газохроматографией по отсутствию непрореагировавших маномеров, В то же время гомополимеры на основе алкилстиролов и алкилметакрилатов и их сополомеры хорошо растворяются в перечисленных растворителях.Испытания на термоудар проводили по следующей методике: триплексное изделие размером 50 х 50 мм, изготовленное из двух силикатных стекол толщиной 3 мм каждое и полимерного склеивающего слоя на основе предлагаемой композиции толщиной 3 мм, нагревали до 300 С со скоростью 10 С/мин, при 300 С выдерживали 30 мин, затем помещали в измельченную углекислоту, гдевыдерживали 15 ч, затем цикл повторяли.Физико-механические свойства сополимера приведены в таблице, 5 Примеры 2-15 выполнены в условияхпримера 1 и приведены в таблице.формула изобретенияСшитые сополимеры общей формулы 25 СН 5 СНЪ Я -Ц- Гр( СНЗ СН13; З- Я 2-Б)-О-СН 2- ВЭ- - СН - Ь-О-СН - ;22СНз СНз СН 3и = 71,3-81,2 мас,%; гп = 18,3-26,9 мас.%;30 1=0,3-1,8 мас,бб, в качестве прозрачного клеящего материала.
