Способ получения полиэфируретановых иономеров, содержащих цвиттер-ионные звенья

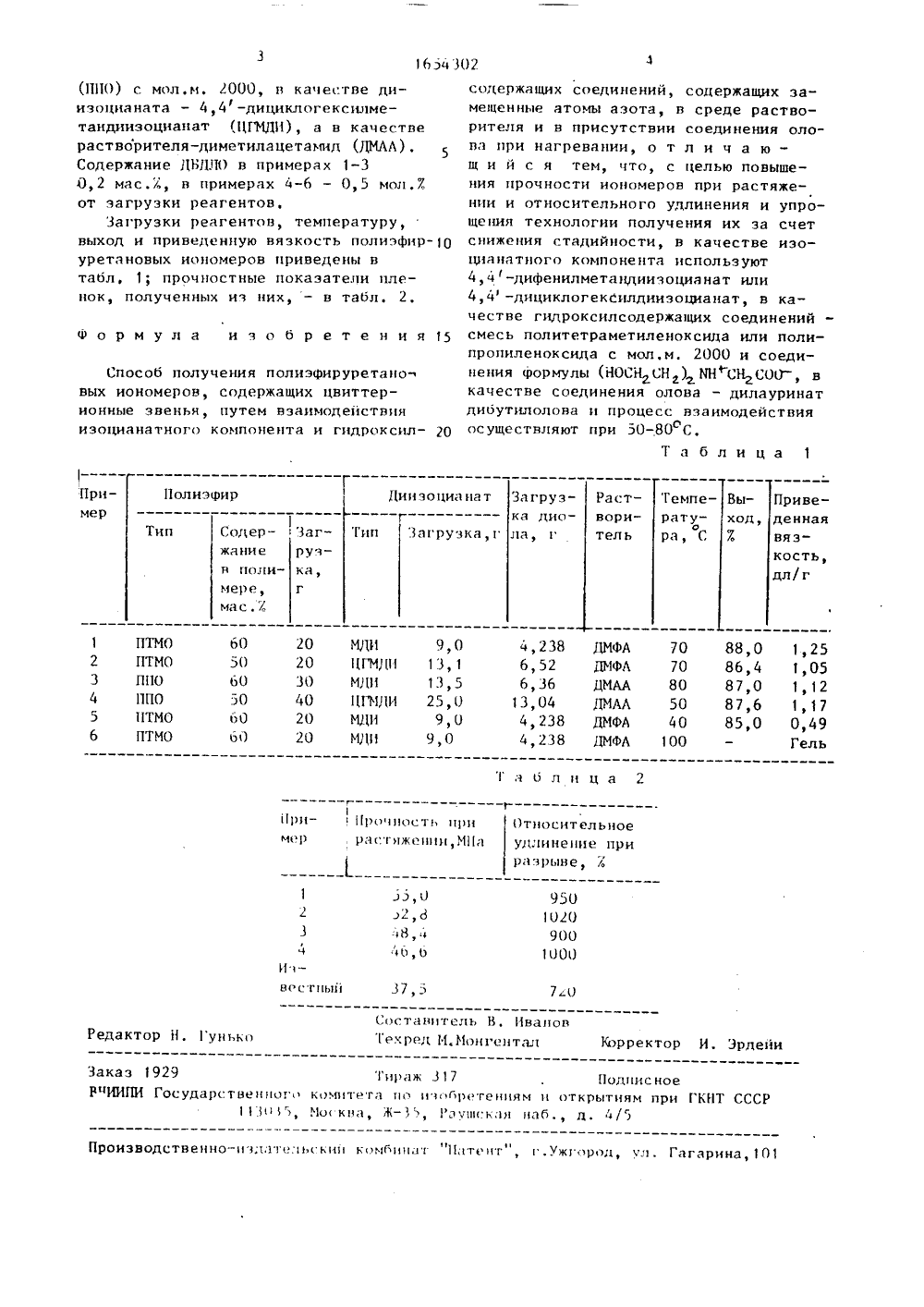

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИ ХРЕСПУБЛИК А 119) 1 4 8 С 18/32 ЕН ПИ К АВТОРСКОМУ(57) Изобре полиэфируре жащих цвитт ие относится к синте могут быть конструкционных и пленочных материалов в различных отраслях промьппленности, Изобретение позволяет получать иономеры с прочностью на разрыв до ээ МПа и относительным удлинением до 1020%. Их получают взаимодействием политетраметиленоксида или полипропиленоксида с мол,м. 2000 (в количестве эО% от массы полимера) с 4,4 -диI фенилметандиизоцианатом или 4,4 -дициклогексилметандиизоцианатом и соединением формулы (НОСНСН ) 11 Н СНСОО ао, Ю при эОС в присутствии дилаурината дибутилолова. 2 табл. пе растворения указанных ДМФА в реактор прибавляют моль) 4,4 -дифенилметана (МДИ), нагревают расти при этой температуре0,0066 г (0,02% от суммареагентов) дилаурината ди- (ДВДЛО), затем выдержива 3 ч при 70 С.целевого продукта использучения пленки наливом дляизино-механических показае из него выделяют целевой аждением в воде с последуванием до постоянной масы 2-6. Выполняют анау 1. В кач стве полиэфитакже поли ропиленоксид т для по змерени елей ил продукт ыс сы.Примерлогично примерра используют е п ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Е ИЗОБРЕ СВИДЕТЕЛЬСТВУ(э 6) ВресЫаг 1 Т,А. аг о 1. Ргорегг 1 ея оГ Ведвепгей Ро 1 уцгегЬапе Еы 1 ггеггоповес Е 1 аяг.овегя", в ,1, Масгощо 1. Вс 1-РЬуя., 1984, 23, 2,р. 17 э.(54) СПОСОБ ПОЛУЧЕНИЯ ПОЛИЭФИРУРЕТА 1 ОВЫХ ИОНОМЕРОВ, СОДЕРЖАЦИХ ЦВИТТЕР 1 ОННЫЕ ЗВЕНЬЯ ооретение относится к получен полиэфируретановых иономеров, содержащих цвиттер-ионные звенья, которые могут использоваться в качестве конструкционных и пленочных материалов,Целью изобретения является повышение прочности иономеров при растяжении и их относительного удлинения и упрощение технологии получения их за счет снижения стадийности.Синтез полиэфируретановых иономеров осуществляют следующим образом,П р и м е р 1. В реактор емкостью 2 эО мл в среде инертного газа при перемешивании помещают 20 г (0,010 моль) политетраметиленоксида (ПТМО), имеющего мол,м, 2000, 4,238 г (0,026 моль) соединения формулы (НОСНСН) 1 НСНСОб (диола) и 100 мл диметилформамида 1 ДМФА) . Повеществ в9 г (0,036диизоцианавор до эОприбавляютной массыбутилоловают растворРаствор новых иономеров, содер165 ч 302 Загруз- Растка дно- вориДии зо циа на т Темпе- ВыПриведеннаявяэПолиэфир Приратуо ра, С мер ход,7.,Содер -ЗагЗагрузка,г Гип Тип ла, г тель Руэ жанне в поликость,дл/г ка,мере,мас. 7,60 50 60 50 60 б 0 20 20 30 40 20 20 ч,238 6,52 6,3613,04 4,238 4,238 ДМФА 70 88,0 1,25 ДМФЛ 70 86,4 1,05 ДМАА 80 87,0 1,12 ДМЛЛ 50 87 Ь 1,17 ДМФА 40 85 0 О 49 ДМФА 100 - Гель 9,013,113,525,09,09,0 1 ПТМО 2 ПТМО 3 ППО 4 ППО 5 ПТМО 6 ПТМО МДИ1 ГМ/ ИМИГМДИМДИМ 7 И Таблица 2 1Прочность иирастяжении,МПа Относительное П)имер удлинение приразрыве, л 1 2 3 ч И -950 020 900 1000 37,5 вестиый 7 О Составитель В, ИвановТехред 1,Монгентал Корректор И, Эрлейи Редактор Н. унько Заказ 1929 Тираж 317 ПодписноеРчИИПИ Государственного комитета ло изобретениям л открытиям при ГЕНТ СССР11 И , ло кв, Ж-,л,вупи кая лаб д. 4/5 Производственно-лэ;ительгкил комбинат Илтелт", г.ужгород, ул. Гагарина,01(ППО) с мол.м. 2000, в качестве дииэоцианата - 4,4 -дициклогексилме/тандииэоцианат (1 ГМДИ), а в качестверастворителя-диметилацетамид (ДМЛЛ),Содержание ДИДА в примерах 1-30,2 мас.Х, в примерах 4-6 - 0,5 мол,7.от загрузки реагентов,Загрузки реагентов, температуру,выход и приведенную вязкость полиэфир-Оуретановых иономеров приведены втабл, 1; прочностные показатели пленок, полученных иэ них, - в табл. 2. Формула иэобретения 15 Способ получения полиэфируретано вых иономеров, содержащих цвиттерионные звенья, путем взаимодействия изоцианатного компонента и гидроксил содержащих соединений, содержащих замещенные атомы азота, в среде растворителя и в присутствии соединения олова лри нагревании, о т л и ч а ю - щ и й с я тем, что, с целью повышения прочности иономеров при растяжении и относительного удлинения и упрощения технологии получения их эа счет снижения стадийности, в качестве иэоцианатного компонента используют 4,ч-дифенилметандииэоцианат или 4,ч -дициклогексилдиизоцианат, в качестве гидроксилсодержащих соединений смесь политетраметиленоксида или полипропиленоксида с мол,м. 2000 и соединения формулы (НОСН СН ) МНСНСОО , в качестве соединения олова - дилауринат диоутилолова и процесс взаимодействия осуществляют при 50-80 С.Та бли ца 1
