Номер патента: 1638791

Авторы: Астраханцев, Астраханцева

ZIP архив

Текст

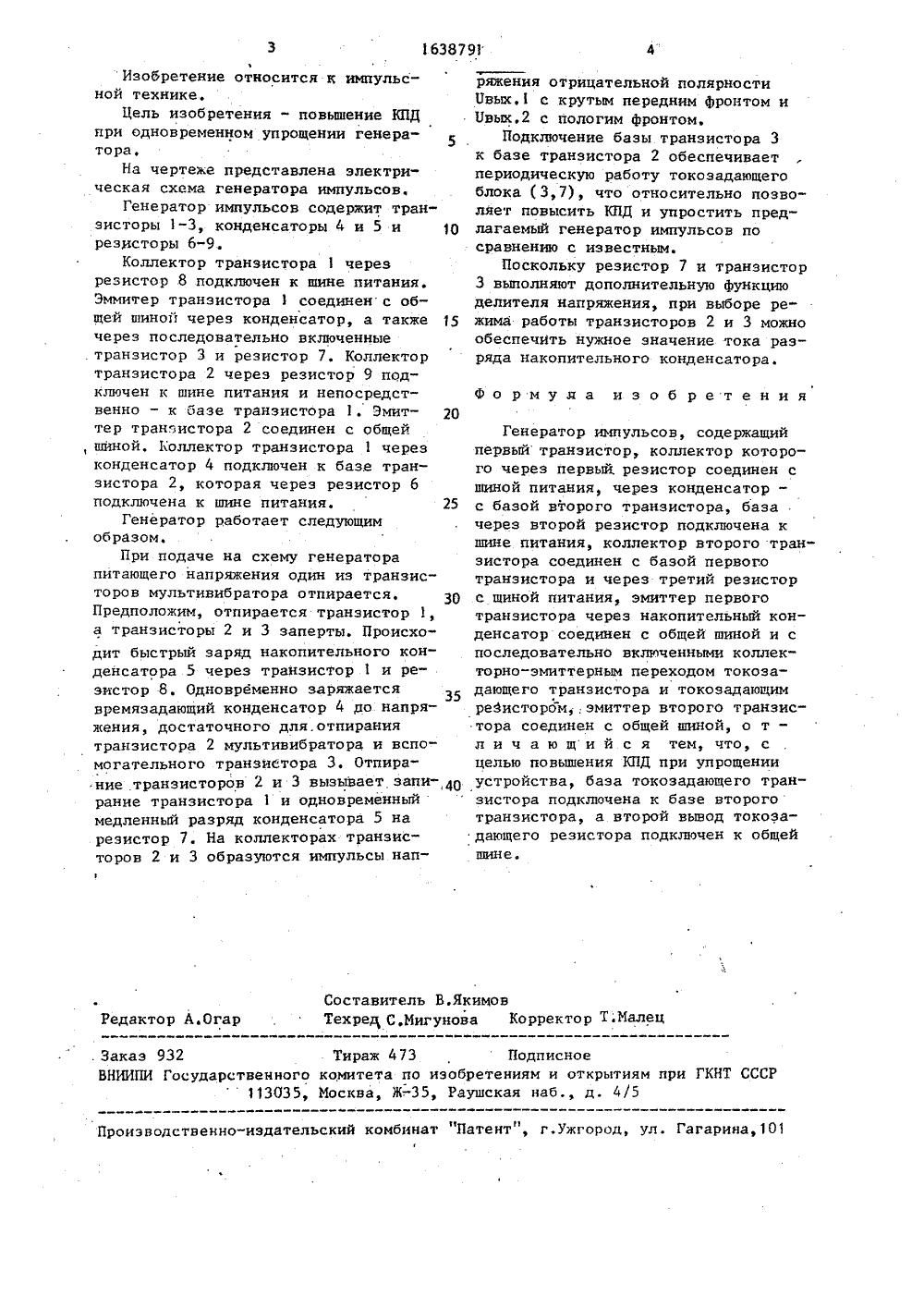

638791 ряжения отрицательной полярности 1 вых. с крутым передним фронтом и 1 вых.2 с пологим фронтом.Подключение базы транзистора 3 к базе транзистора 2 обеспечивает периодическую работу токозадающего блока ( 3,7), что относительно позволяет повысить КНД и упростить предлагаемый генератор импульсов по сравнению с известным.Поскольку резистор 7 и транзистор 3 выполняют дополнительную функцию делителя напряжения, при выборе режима работы транзисторов 2 и 3 можно обеспечить нужное значение тока разряда накопительного конденсатора. Ф о р м у л а изобретения Составитель В.ЯкимовТехред С,Мигунова Корректор ТЛалец Редактор А.Огар. Заказ 932 Тираж 473Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж-. 35, Раушская наб., д, 4/5 Проиэводственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101ЪИзобретение относится к импульсной технике.Цель изобретения " повышение КПДнри одновременном упрощении генера 5тора,На чертеже представлена электрическая схема генератора импульсов.Генератор импульсов содержит транзисторы 1-3, конденсаторы 4 и 5 и 10резисторы 6-9,Коллектор транзистора 1 черезрезистор 8 подключен к шине питания.Эммитер транзистора 1 соединен с общей шиной через конденсатор, а также 15через последовательно включенныетранзистор 3 и резистор 7, Коллектортранзистора 2 через резистор 9 подключен к шине питания и непосредственно - к базе транзистора 1. Змиттер транзистора 2 соединен с общей,шиной. Коллектор транзистора 1 черезконденсатор 4 подключен к базе транзистора 2, которая через резистор 6подключена к шине питания. 25Генератор работает следующимобразом.При подаче на схему генераторапитающего напряжения один из транзисторов мультивибратора отпирается, 30Предположим, отпирается транзистор 1,а транзисторы 2 и 3 заперты. Происходит быстрый заряд накопительного конденсатора 5 через транзистор 1 и резистор 8. Одновременно заряжаетсявремязадающий конденсатор 4 до напряжения, достаточного для.отпираниятранзистора 2 мультивибратора и вспо"могательного транзистора 3. Отпирание транзисторов 2 и 3 вызывает запи" 40рание транзистора 1 и одновременныймедленный разряд конденсатора 5 нарезистор 7. На коллекторах транзисторов 2 и 3 образуются импульсы напГенератор импульсов, содержащий первый транзистор, коллектор которого через первый, резистор соединен с шиной питания, через конденсатор - с базой второго транзистора, база через второй резистор подключена к шине питания, коллектор второго транзистора соединен с базой первого транзистора и через третий резистор с шиной питания, эмиттер первого транзистора через накопительный конденсатор соединен с общей шиной и с последовательно включенными коллекторно-эмиттерным переходом токозадающего транзистора и токозадающим резисторомэмиттер второго транзистора соединен с общей шиной, о тл и ч а ю щ и й с я тем, что, с целью повышения КПД при упрощении устройства, база токозадающего транзистора подключена к базе второго транзистора, а второй вывод токозадающего резистора подключен к общей шине.

Смотреть

Заявка

4390397, 15.02.1988

ИРКУТСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ

АСТРАХАНЦЕВ ЛЕОНИД АЛЕКСЕЕВИЧ, АСТРАХАНЦЕВА НАДЕЖДА МИХАЙЛОВНА

МПК / Метки

МПК: H03K 3/02

Метки: генератор, импульсов

Опубликовано: 30.03.1991
