Стенд для испытания агрегатов трансмиссии транспортных средств
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

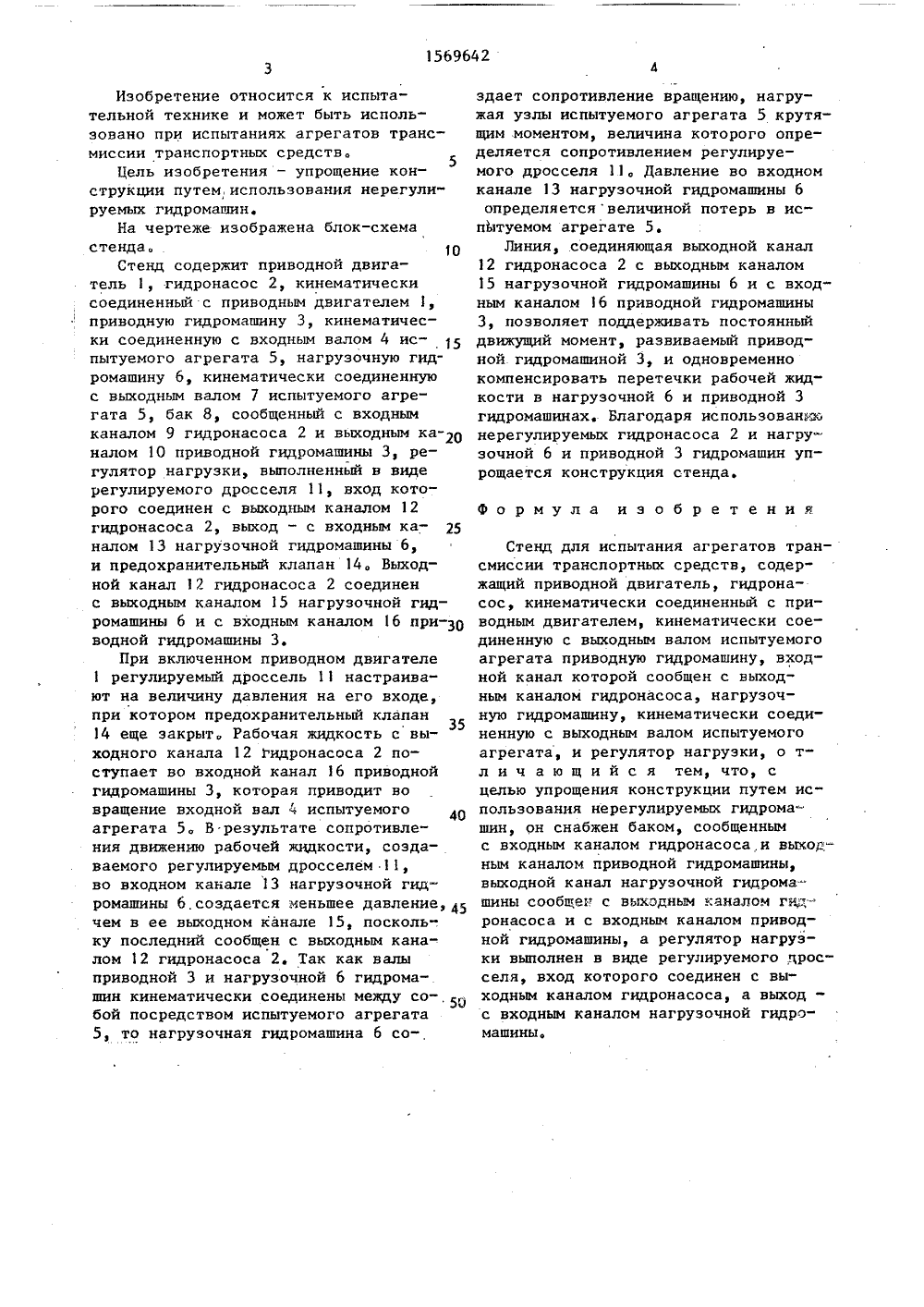

Изобретение относится к испытательной технике и может быть использовано при испытаниях агрегатов трансмиссии транспортных средств.Цель изобретения - упрощение конструкции путем, использования нерегулируемых гидромашин.На чертеже изображена блок-схема стенда. 10Стенд содержит приводной двигатель 1, гидронасос 2, кинематически соединенный с приводным двигателем 1, приводную гидромашину 3, кинематически соединенную с входным валом 4 испытуемого агрегата 5, нагрузочную гидромашину 6, кинематически соединенную с выходным валом 7 испытуемого агрегата 5, бак 8, сообщенный с входным каналом 9 гидронасоса 2 и выходным каналом 10 приводной гидромашины 3, регулятор нагрузки, выполненный в виде регулируемого дросселя 11, вход которого соединен с выходным каналом 12 гидронасоса 2, выход - с входным ка налом 13 нагрузочной гидромашины 6, и предохранительный клапан 14. Выходной канал 12 гидронасоса 2 соединен с выходным каналом 15 нагрузочной гидромашины 6 и с входным каналом 16 приводной гидромашины 3При включенном приводном двигателе 1 регулируемый дроссель 11 настраивают на величину давления на его входе, при котором предохранительный клапан 14 еще закрыт. Рабочая жидкость с выходного канала 12 гидронасоса 2 поступает во входной канал 16 приводной гидромашины 3, которая приводит во вращение входной вал 4 испытуемого 40 агрегата 5. В результате сопротивления движению рабочей жидкости, создаваемого регулируемым дросселем 11, во входном канале 13 нагрузочкой гидромашины б,создается меньшее давление, 45 чем в ее выходном канале 15, посколь-. ку последний сообщен с выходным каналом 12 гидронасоса 2, Так как валы приводной 3 и нагрузочной 6 гидрома-. шин кинематически соединены между со-,50 бой посредством испытуемого агрегата 5, то нагрузочная гидромашина 6 создает сопротивление вращению, нагружая узлы испытуемого агрегата 5 крутящим моментом, величина которого определяется сопротивлением регулируемого дросселя 11, Давление во входном канале 13 нагрузочной гидромашины 6 определяетсявеличиной потерь в испытуемом агрегате 5.Линия, .соединяющая выходной канал 12 гидронасоса 2 с выходным каналом 15 нагрузочной гидромашины 6 и с входным каналом 16 приводной гидромашины 3, позволяет поддерживать постоянный движущий момент, развиваемый приводной гидромашиной 3, и одновременно компенсировать перетечки рабочей жидкости в нагрузочной 6 и приводной 3 гидромашинах. Благодаря использованию нерегулируемых гидронасоса 2 и нагрузочной 6 и приводной 3 гидромашин упрощается конструкция стенда.Формула изобретенияСтенд для испытания агрегатов трансмиссии транспортных средств, содержащий приводной двигатель, гидронасос, кинематически соединенный с приводным двигателем, кинематически соединенную с выходным валом испытуемого агрегата приводную гидромашину, входной канал которой сообщен с выходным каналом гидронасоса, нагрузочную гидромашину, кинематически соединенную с выходным валом испытуемого агрегата, и регулятор нагрузки, о тл и ч а ю щ и й с я тем, что, с целью упрощения конструкции путем использования нерегулируемых гидромашин, он снабжен баком, сообщенным с входным каналом гидронасоса,и выходным каналом приводной гидромашины, выходной канал нагрузочкой гидромашины сообщеь с выходным каналом гнд - ронасоса и с входным каналом приводной гидромашины, а регулятор нагрузки выполнен в виде регулируемого дросселя, вход которого соединен с выходным каналом гидронасоса, а выход - с входным каналом нагрузочной гидро- машины.
СмотретьЗаявка
4409083, 13.04.1988
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИСПЫТАТЕЛЬНЫЙ ПОЛИГОН НАУЧНО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "ВНИИСТРОЙДОРМАШ"
СМОЛЬЯКОВ АНАТОЛИЙ ИВАНОВИЧ, САВЧЕНКО МИХАИЛ МИХАЙЛОВИЧ, ЧЕРНЫШЕВ АЛЕКСАНДР ГЕОРГИЕВИЧ, ГРУЗИНОВ ВЯЧЕСЛАВ ЕВГРАФОВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: агрегатов, испытания, средств, стенд, трансмиссии, транспортных
Опубликовано: 07.06.1990
Код ссылки
