Стенд для испытания редукторов

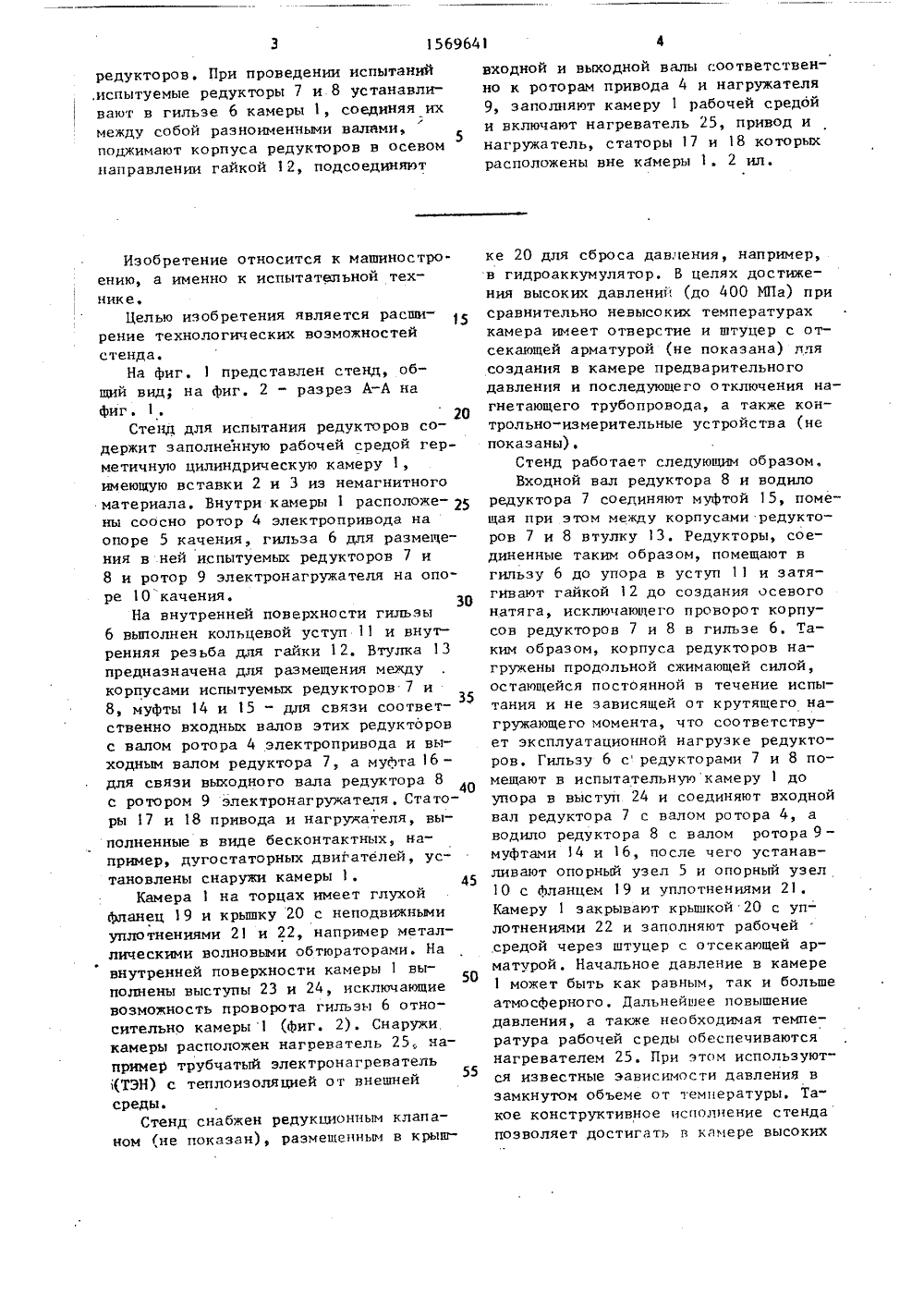

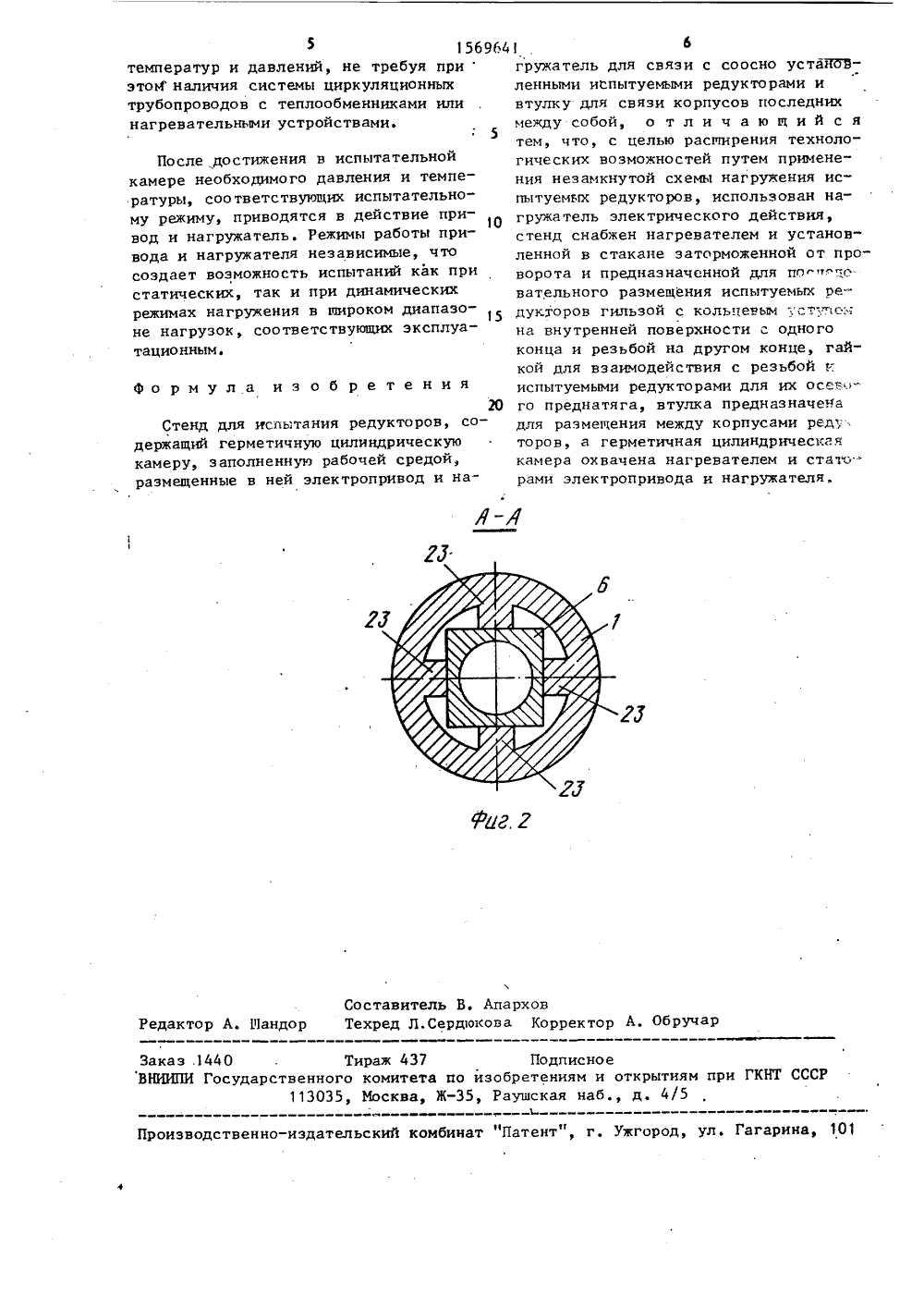

(19) (111 41 А 3/02 ОБРЕТЕНИЯРЬСТВУ ПИСАНИ ИД ВТОРСНОМ(56) Авторское свидетельство СССВ 913108, кл. С 01 М .13/02, 1982 кии ая аамГОСУДАРСТВЕННЫЙ КОМИТЕТпО изОБРетениям и (лнРытпРи Гкнт сссР(54) СТЕНД ДЛЯ ИСПЫТАНИЯ РЕДУКТОРОВ(57) Изобретение относится к машиностроению, а именно к испытательнойтехнике. Целью изобретения являетсярасширение технологических возможностей стенда путем создания осевогопреднатяга корпусов испытуемых редукторов независимо от нагрущакщего врщательного момента и применения незкнутой схемы нагружения испытуемых1569641 редукторов. При проведении испытаний,испытуемые редукторы 7 и 8 устанавливают в гильзе 6 камеры 1, соединяя ихмежду собой разноименными валами,поджимают корпуса редукторов в осевомнаправлении гайкой 12, подсоединяют Изобретение относится к машиностроению, а именно к испытательной технике.Целью изобретения является расширение технологических воэможностейстенда,На фиг. 1 представлен стенд, общий вид; на фиг. 2 " разрез А-А нафиг. 1,20Стенд для испытания редукторов содержит заполненную рабочей средой герметичную цилиндрическую камеру 1,имеющую вставки 2 и 3 из немагнитногоматериала, Внутри камеры 1 расположены соосно ротор 4 электропривода наопоре 5 качения, гильза 6 для размещения в ней испытуемых редукторов 7 и8 и ротор 9 электронагружателя на опоре 10 качения,30На внутренней поверхности гильзы6 выполнен кольцевой уступ 11 и внутренняя резьба для гайки 12Втулка 13предназначена для размещения междукорпусами испытуемых редукторов 7 и8, муфты 14 и 15 - для связи соответ 35ственно входных валов этих редукторовс валом ротора 4 электропривода и выходным валом редуктора 7, а муфта 16 -для связи выходного вала редуктора 8с ротором 9 электронагружателя, Статоры 17 и 18 привода и нагружателя, выполненные в виде бесконтактных, например, дугостаторных двигателей, установлены снаружи камеры 1,45Камера 1 на торцах имеет глухойфланец 19 и крьпнку 20 с неподвижнымиуплотнениями 21 и 22, например металлическими волновыми обтюраторами. Навнутренней поверхности камеры 1 выполнены выступы 23 и 24, исключающиевозможность проворота гильзы 6 относительно камеры 1 (фиг. 2). Снаружикамеры расположен нагреватель 25, чапример трубчатый электронагреватель551(ТЭН) с теплоизоляцией от внешнейсреды.Стенд снабжен редукционным клапаном (не показан), размещенным в крьнпвходной и выходной валы соответственно к роторам привода 4 и нагружателя9, заполняют камеру 1 рабочей средойи включают нагреватель 25, привод инагружатель, статоры 17 и 18 которыхрасположены вне камеры 1. 2 ил. ке 20 для сброса дав.ения, например,в гидроаккумулятор, В целях достижения высоких давлений (до 400 МПа) присравнительно невысоких температурахкамера имеет отверстие и штуцер с отсекающей арматурой (не показана) цлясоздания в камере предварительногодавления и последующего отключения нагнетающего трубопровода, а также контрольно-измерительные устройства (непоказаны),Стенд работает следуюпцм образом.Входной вал редуктора 8 и водилоредуктора 7 соединяют муфтой 15, помещая при этом между корпусами редукторов 7 и 8 втулку 13. Редукторы, соединенные таким образом, помещают вгильзу 6 до упора в уступ 11 и затягивают гайкой 12 до создания осевогонатяга, исключающего проворот корпусов редукторов 7 и 8 в гильзе 6. Таким образом, корпуса редукторов нагружены продольной сжимающей силой,остающейся постоянной в течение испытания и не зависящей от крутящего нагружающего момента, что соответствует эксплуатационной нагрузке редукторов, Гильзу 6 с редукторами 7 и 8 помещают в испытательнуюкамеру 1 доупора в выступ 24 и соединяют входнойвал редуктора 7 с валом ротора 4, аводило редуктора 8 с валом ротора 9 муфтами 14 и 16, после чего устанавливают опорный узел 5 и опорный узел10 с фланцем 19 и уплотнениями 21.Камеру 1 закрывают крышкой 20 с уп-лотнениями 22 и заполняют рабочейсредой через штуцер с отсекающей арматурой, Начальное давление в камере1 может быть как равным, так и большеатмосферного, Дальнейшее повышениедавления, а также необходимая температура рабочей среды обеспечиваютсянагревателем 25. При этом используются известные эависимости давления взамкнутом объеме от температуры. Такое конструктивное исполнение стендапозволяет достигать в камере высокихСостав Техред ль В. АпарховСердюкова Корректор А. 0 А. Банд ед оизводственно-издательский комбинат "Патент", г. Ужгород агарина, 101 556964температур и давлений, не требуя приэтом наличия системы циркуляционныхтрубопроводов с теплообменниками илинагревательными устройствами.5 После достижения в испытательной камере необходимого давления и температуры, соответствующих испытательному режиму, приводятся в действие привод и нагружатель. Режимы работы привода и нагружателя независимые, что создает возможность испытаний как при статических, так и при динамических режимах нагружения В щироком диапазо не нагрузок, соответствующих эксплуатационным. Формула из об ретения 20Стенд для испытания редукторов, содержащий герметичную цилиндрическую камеру, заполненную рабочей средой, размещенные в ней электропривод и наЗаказ .440 Тираж 437 ВНИИПИ Государственного комитета цо изо 113035, Москва, Ж, Рбгружатель для связи с соосно устаНбвленными испытуемыми редукторами ивтулку для связи корпусов последнихмежду собой, о т л и ч а ю щ и й с ятем, что, с целью расширения технологических возможностей путем применения незамкнутой схемы нагружения испытуемвх редукторов, использован нагружатель электрического действия,стенд снабжен нагревателем и установленной в стакане заторможенной от проворота и предназначенной для по т;.квательного размещения испытуемых редукуоров гильзой с кольцевым -стпоина внутренней поверхности с одногоконца и резьбой на другом конце, гайкой для взаимодействия с резьбой киспытуемыми редукторами для их осевого преднатяга, втулка предназначенадля размещения между корпусами редторов, а герметичная цилиндрическаякамера охвачена нагревателем и статорами электропривода и нагружателя Подписноетениям и открытиям при ГКНТ СССская наб., д, 4/5
