Номер патента: 155769
Текст

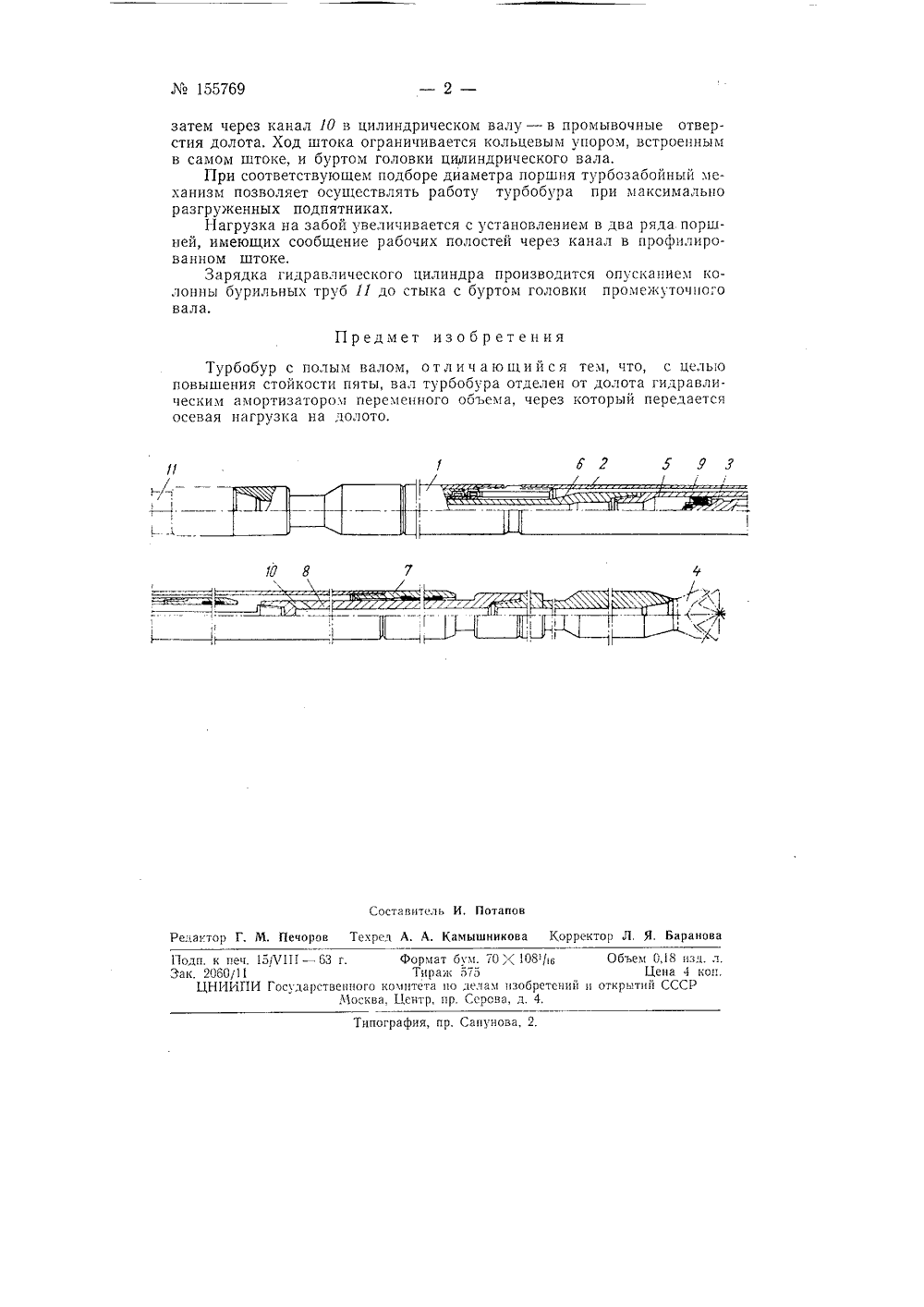

.% 155769 ГССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с вВ Подписная группа Л М, А. Мартиросов и М. А, Рашраф РБОБУР С ПОЛЫМ ВАЛ та 1961 г. 3 и открытий к;з 724365/22при Совете Министров ССС арнык знаков .м 14 за 1963 Зая в Комитет по делам Опубликовано в Бюллено 28 ма изобретении ений и тов тоне изо Известны турбобуры с полым валом, в которых забойныи механизм подачи расположен над турбобуром, позволяющим подлерхкивать постоянную нагрузку на забой при использовании высокого перепала давления промывочной жидкости; при этом вал турбобура опирается непосредственно на долото.Предлагаемый турбобур отличается от известных тем, что вал туроооура Отделен От долота Гидрав;ическим амортизатором переменного объема, через который передается осевая нагрузка на долото. Такое выполнение турбобура позволяет повысить стойкость пяты.На чертеже изображена схема преллагаемого турбобура с частичными продольными разрезами,Турбобур 1 с полым валом с паращенным пол ним плравлическим цилиндром (амортизатором) 2 представляет собой единый трубозабойный механизм, который служит для автоматической подачи шструмента па забой скважины с постоянной нагрузкой. Полача инструмента осуцествляется давлением глинистого раствора на поршень 3, телескопически связанный с долотом 4. Поршень, установленный на профилированном штоке, движется поступательно во внутреннем цилинлрическом корпусе 5, навинченном на вал б турбобура.В никний конец корпуса ввинчена гайка 7 (с профилированным отверстием), служацая лля передачи вращения вала турбобура долоту через промежуточный цилиндрический вал 8, полвешенньш на конец штока.Через полый вал турбобура поддерживается постоянное рабочее давление раствора, а отработанный в турбобуре раствор поступает во внутреннюю полость 9 наружного корпуса пдравлического цилиндра и155769 затем через канал 10 в цилиндрическом валу - в промывочные отверстия долота. Ход штока ограничивается кольцевым упором, встроенным в самом штоке, и буртом головки цыиндрического вала.При соответствующем подборе диаметра поршня турбозабойный механизм позволяет осуществлять работу турбобура при максимально разгруженных подпятниках,Нагрузка на забой увеличивается с установлением в два ряда поршней, имеющих сообщение рабочих полостей через канал в профилированном штоке.Зарядка гидравлического цилиндра производится опусканием колонны бурильных труб П до стыка с буртом головки промежуточного вала. Предмет изобретения Турбобур с полым валом, о т л и ч а ю щ и й с я тем, что, с целью повышения стойкости пяты, вал турбобура отделен от долота гидравлическим амортизатором переменного объема, через который передается осевая нагрузка на долото. ставнтепь И, Потап екрсл А. А. Камышникова Корректор Л. Я. Баранова М. Печо епакто М 108/и Объем 0,18 пзп. иЦена 4 коп.изобретений и открытий СССРал 4 лп. к печ. 15/7111 - 6. 2080/11ЦНИИПИ Государс 3 г. Формат оум. Тираж о 75 твенного комитета по делат Москва, Центр, пр. Серо
СмотретьЗаявка
724365
МПК / Метки
МПК: E21B 4/02
Метки: 155769
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/2-155769-155769.html" target="_blank" rel="follow" title="База патентов СССР">155769</a>
Турбобур с полым валом
