Суспензия для форм по выплавляемым моделям

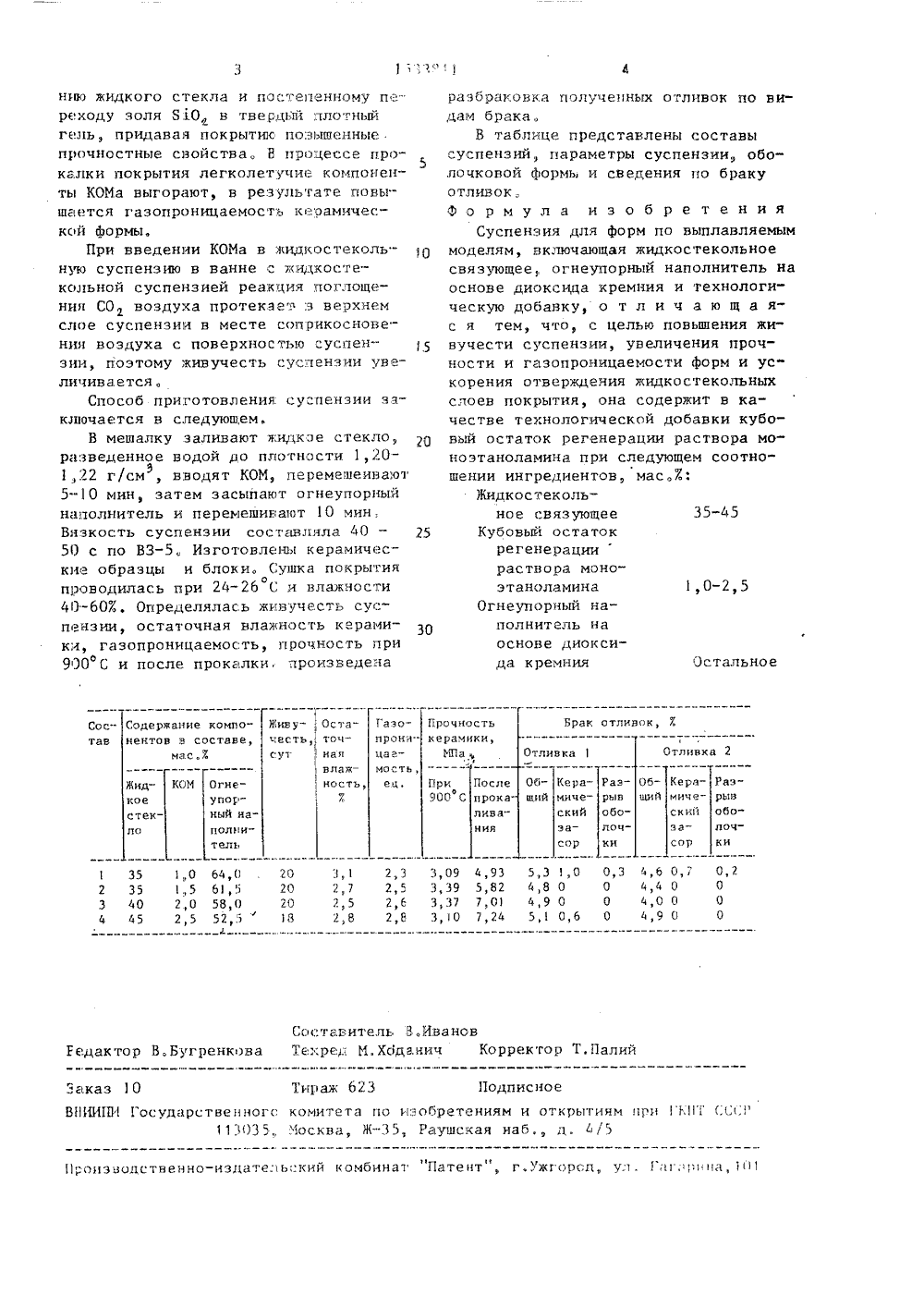

ОЮЗ СОВЕТСН ОЦИАЛИСТИЧРЕСПУБЛИК х 19) 11 8, 1/О В 22 ОСУДАРСТВЕИНЫИ НОМИТО ИЗБ ЕТЕИИЯ 11 И ОТИР 11 ТРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ 2 Изобретение относится к итейного производства, а атериалам оболочковых фор лавляемым моделям. Цель изобретениятрукции монозтанол едующие свойства: ласти м скоиимеел КО о по Плот г/см Темп ее 1,7 повышени атутыие прочорм и ус вучести суспензии, увелич ности и газопроницаемости корение отверждения жидко а з ое выше +10 екольных крытия,сть изоб слое тения состоит ьно ем.остекол зия содереской добаврации монос покрыти реакции воздуха щимся в что спо качестве технологич бовый остаток регене ламина (КОМ). Он сод ламин и осмоленные и и жит монодукты тери этанэтан ер(56) Авторское свидетельство СССР У 499023, кл, В 22 С 1/20, 1974.Авторское свидетельство СССР В 482234, кл, В 22 С 1/00, В 22 С 9/04, 1974.(54) СУСПЕНЗИЯ ДЛЯ ФОРМ ПО ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ,(57) Изобретение относится к литейному производству, а именно к материалам оболочковых форм по выплавляе- +-. мым моделям. Цель изобретения - повышение живучести суспензии, увеличение прочности и газопроницаемости форм и ускорение отверждения жидко- стекольных слоев покрытия, Это достигается тем, что жидкостекольная суспензия содержит технологическую добавку - кубовый остаток регенерации раствора моноэтаноламина (КОМ) при следующем соотношении ингредиентов, мас.7.: жидкостекольное связующее 35- 45; кубовый остаток регенерации раствора монозтаноламина 1,0-2,5; огне упорный наполнитель на основе диоксида кремния остальное. КОМ ускоряет отверждение жидкого стекла, в про цессе прокаливания КОМ выгорает, что способствует увеличению газопроницаемости. Поглощение суспензией углеки слого газа воздуха происходит в верх нем слое суспензии, поэтому живучесть суспензии увеличивается до 20- ти суток, Газопроницаемость формы 2,3-2,8 ед. прочность при 900 ОС 3- 3,4 МПа, после прокаливания - 4,9 - 7,24 МПа. Брак отливок резко сокращается, 1 табл. вания, С НСодержание воды, Х Не более 50,0рН, ед Не менее 7,0В процессе сушки жидкостекол я с добавкой КОМа протек поглощения углекислого моноэтаноламином, содер КОМе, и кубовыми остатк собствует ускоренному твво 1 1 1,0-2,5 ОСНОВЕ ДИОКСИда кремния Остальное Брак отливок, у. Гаэопроничаемость,Живу- ), Остачесть точУ сутная 1 влаяность,у.Прочность Содераание компонентов в составе,мас,7 Состав керамики,МПаОтливка 2 Отливка 1 Керамиче -скийэаРаэОб- щий Керамический РаэПосле прока. ливаГ рн900 С Жид- КССМкое Огнеец. рывоборывобоупорный настеклочлочния полнитель ло ки сор сор ки 0,2О00 4,6 0,7 4,4 0 4,0 0 4,9 0 0,300О 3,09 4,93 :1,39 5,82 3,37 7,01 3,10 7,24 5,3 1 О 4,8 0 4,9 О51 О,б 3,1 2,7 2,8 20 20 20 18 2,3 295 2,6 2,8 10 64,0 15 61,5 2,0 58,0 2,5 52,5с 1 35 2 35 3 40 4 45 Составитель 8.ИвановРедактор В,Бугренкова Техред М.Хсданич Корректор Т.Палий Тираж 623"аказ 10 Подписное ВНИИПИ Государственногс комитета по изобретениям и открытиям рн КТ СССР 11:035 Москва, Ж, Раушская наб. д. 4(5 1;оизводственно-нздате.чьскнй комбинат Патент , г,ужгород, уд. Гпг;1 ма,111 нию жидкого стекла и посгепенному пе-.реходу золя Б.О В твердьЯ плотныигель, придавая покрытик повьгшенные.прочностные свойства. В ггроцессе прокалки покрытия легколетучие компоненты КОМа выгорают, в результате повышается г азопроницаемость керамической формы,При введении КОМа в жидкостекольную суспензию в ванне с жидкостекольной суспенэией реакция поглощении С 02 воздуха протекае я з верхнемслое суспензии В месте соприкосновенй воздуха с поверхностью суспензии, поэтому живучесть сус:1 ензии увеличива.ется,Способ приготовления: суспензии зак 1 почается в следующем.В мешалку заливают жидкэе стекло,развеценное водой ро пло гности 1,201.,22 г/см , В:водят КОМ, перемещенная5-10 мин, затем засыпают Огнеупорныйнаполнитель и перемешивают 10 мин,Вязкость суспензии составляла 4050 с по ВЗИзготовлены керамические образцы и блоки. Сушка покрытияапровоСилась при 24-26 С и Влажности40-60%. Определялась живучесть суспензии, остаточная влажность керамики, гаэопроницаемость, прочность при900 С и после прокалки, произведена разбракОВка полученных ОтливОк НО Видам бракаВ таблице представлены составысуспензий, параметры суспензии, оболочковой формь, и сведения по бракуотливок - Формула изобретенияСуспензия для форм по Выплавляемыммоделям, включающая жидкостекольноесвязующее огнеупорный наполнитель наоснове диоксида кремния и технологи"ческую добавку, о т л и ч а ю щ а яс я тем, что, с целью повышения жи вучести суспензии, увеличения прочности и газопроницаемости форм и ус"корения отверждения жидкостекольныхслоев покрытия, она содержит в качестве технологической добавки кубо вый остаток регенерации раствора моноэтаноламина при следующем соотношении ингредиентов, мас,З:Жидкостекольное связующее 35-45 25 Кубовый остатокрегенерациирастВора моноэтаноламинаОгнеупорный наЗОполнитель на
