Способ выявления микроструктуры благородных металлов и их сплавов

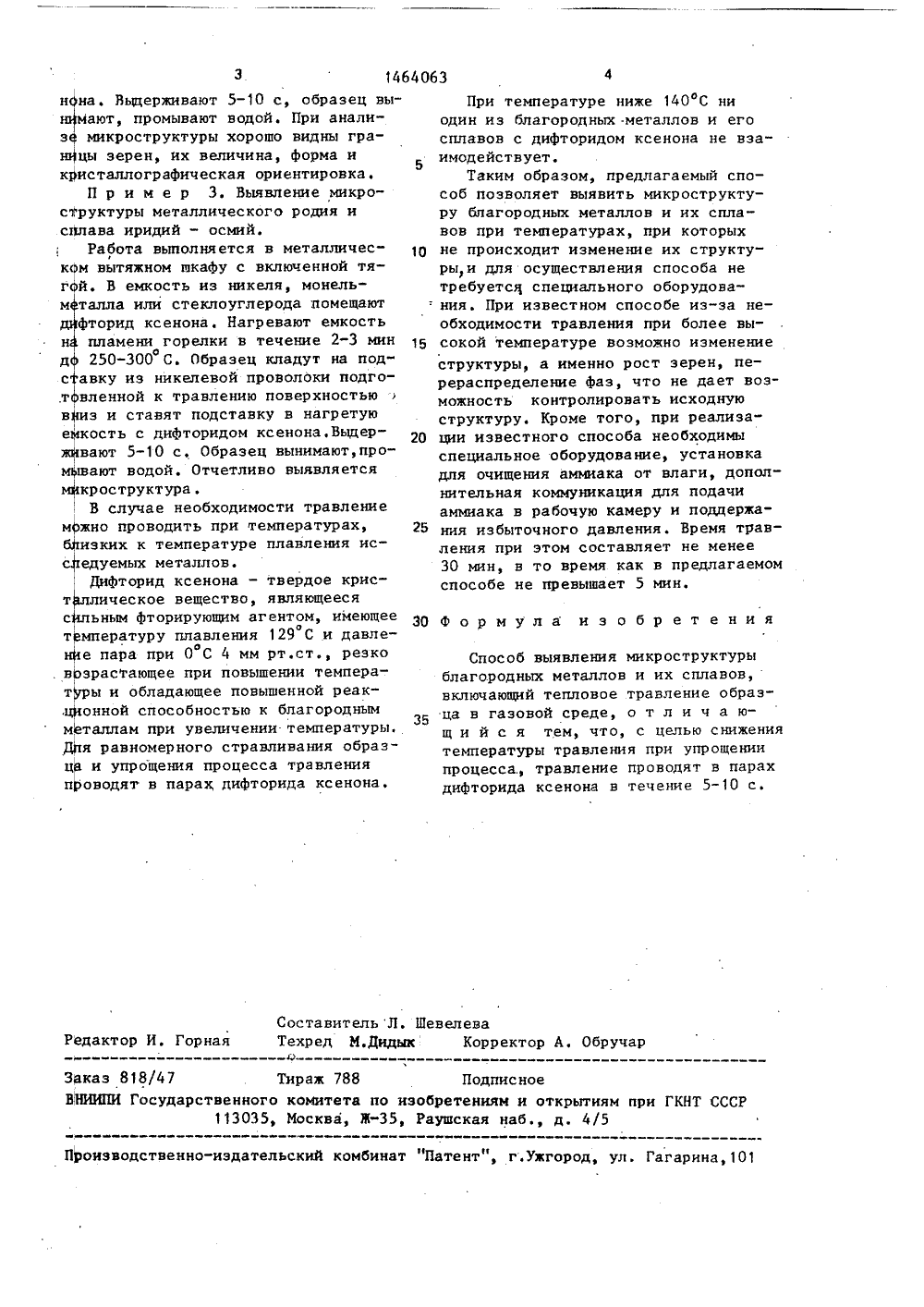

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (11 64063 11 4 С 01 М 1/3 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ИЗОБРЕТЕНИЯ СПИ САНИ АВТОРСКОМУ ТЕЛЬСТВУ/23-027 таллов и и для различных исследований. жение температ цесса травлени ловое травлени торида ксенона Предложенным с структуры моно ликристалла ир родня и сплава 89. Бюл. У 9икитинЭ.Г. Чудинов,мирская, О.А. Ширяеваыгин3.2:669.2 (088.8)кое свидетельство СССРкл. С 01 М 1/32, 1984.е свидетельство СССРкл, С 01 М 1/32, 1968. ление осуществВ случае необх можно проводит близких к темп следуемых метал(5 СПОСОБ ВЫЯВЛЕНИЯ МИКРОСТРУКТУРЫГОРОДНЫХ МЕТАЛЛОВ И ИХ СПЛАВОВ Изобретение относится к способу ления микроструктуры благородных Изобретение относится к металлур гии и может быть использовано для исследования микроструктуры благородных металлов и их сплавов.Цель изобретения - снижение температуры травления при упрощении процесса,П р и м е р 1. Выявление микроструктуры монокристалла иридия.Работа выполняется в металлическом вытяжном шкафу с включенной тягой. В емкость из никеля, монель" металла или стеклоуглерода помещают дифторид ксенона, нагревают емкость на пламени горелки в течение 1-2 мин до 200-250 С. Образец из монокристалла иридия кладут на подсТавку из никелевой проволоки подготовленной стороной вниз и ставят подставку в нагретую емкость с дифторидом ксеОбраз нона. Выдерживают 5-10 с. ец вынимают, промывают водой.При анализе микроструктуры четко видны ямки травления на плоскости, близкой к (111). Легко оценить поверхностную плотность дислокации,П р и м е р 2, Выявление микроструктуры поликристалла иридий - ру тений (25 Х).Работа выполняется в металлическом вытяжном шкафу с включенной тягой. В емкость из никеля, монель-ме талла или стеклоуглерода помещают фторид ксенона. Нагревают емкость на пламени горелки в течение 1-2 ми до 200-250 С. Образец поликристалла кладут на подставку из никелевой пр волоки подготовленной к травлению поверхностью вниз и ставят подставк в нагретую емкость с дифторидом ксе(21) 42823 (22) 10.06 (46) 07,03 (72) М.М. И.Н. Влади и В.М. Кол (53) 620.1 (56) Автор В 1266300,Авторск У 275491,плавов, используемыхидов металловедческихель изобретения - сниры при упрощении проСпособ включает тепобразца в парах дифв течение 5-10 с.особом выявляютсяристалла иридия, подий - рутений (253),иридий - осмий, Травяется при 200-300 С.димости травлениепри температурах,ратуре плавления ислов,146 н на. Вь 1 церживают 5-10 с, образец вымают, промывают водой. При анализ микроструктуры хорошо видны грацы зерен, их величина, форма и4063 При температуре ниже 140 С ниодин из благородных металлов и егосплавов с дифторидом ксенона не взаимодействует.Таким образом, предлагаемый способ позволяет выявить микроструктуру благородных металлов и их сплавов при температурах, при которых 10 не происходит изменение их структуры,и для осуществления способа нетребуется специального оборудова ния. При известном способе иэ-за необходимости травления при более вы сокой температуре возможно изменениеструктуры, а именно рост зерен, перераспределение фаз, что не дает воэможность контролировать исходнуюструктуру. Кроме того, при реализа ции известного способа необходимыспециальное оборудование, установкадля очищения аммиака от влаги, дополнительная коммуникация для подачиаммиака в рабочую камеру и поддержания избыточного давления. Время травления при этом составляет не менее30 мин, в то время как в предлагаемомспособе не превышает 5 мин,т 30 ула изобретен ми кр ос тр уктуры и их сплавов, травление образо т л и ч а юс целью снижения я при упрощении проводят в парах течение 5-10 с. Способ выявления благородных металлов включающий тепловое ца в газовой среде, щ и й с я тем, что, температуры травлени процесса травление дифторида ксенона в Составитель ЛРедактор И. Горная Техред М.Дидык ШевелеваКоррект ручар Заказ 818/47 ТирВНИИПИ Государственного к113035, М ж 78 митета по и сква, 3-35,оизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,1 кристаллографическая ориентировка.П р и м е р 3. Выявление микроструктуры металлического родня и сплава иридий - осмий.Работа выполняется в металлическм вытяжном шкафу с включенной тяг й. В емкость из никеля, монельм талла или стеклоуглерода помещаютфторид ксенона, Нагревают емкость н пламени горелки в течение 2-3 мин д 250-300 С. Образец кладут на подс авку из никелевой проволоки подго,т вленной к травлению поверхностьюв иэ и ставят подставку в нагретую е кость с дифторидом ксенона,Выдервают 5-10 с, Образец вынимают,прощают водой. Отчетливо выявляется кроструктура .В случае необходимости травление м жно проводить при температурах,изких к температуре плавления исс едуемых металлов. Дифторид ксенона - твердое крис" лическое вещество, являющееся с ьным фторирующим агентом, имеющее т мпературу плавления 129 С и давлее пара при 0 С 4 мм рт.ст., резко . в зрастающее при повышении температ ы и обладающее повышенной реаконной способностью к благородным металлам при увеличении температуры. Дйя равномерного стравливания образца и упрощения процесса травления проводят в парах дифторида ксенона. Подписноеобретениям и открытиям при ГКНТ СССРРаушская наб., д. 4/5
