Установка для испытания уплотнений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1290027
Авторы: Биккенин, Кондратьев, Черноморцев
Текст

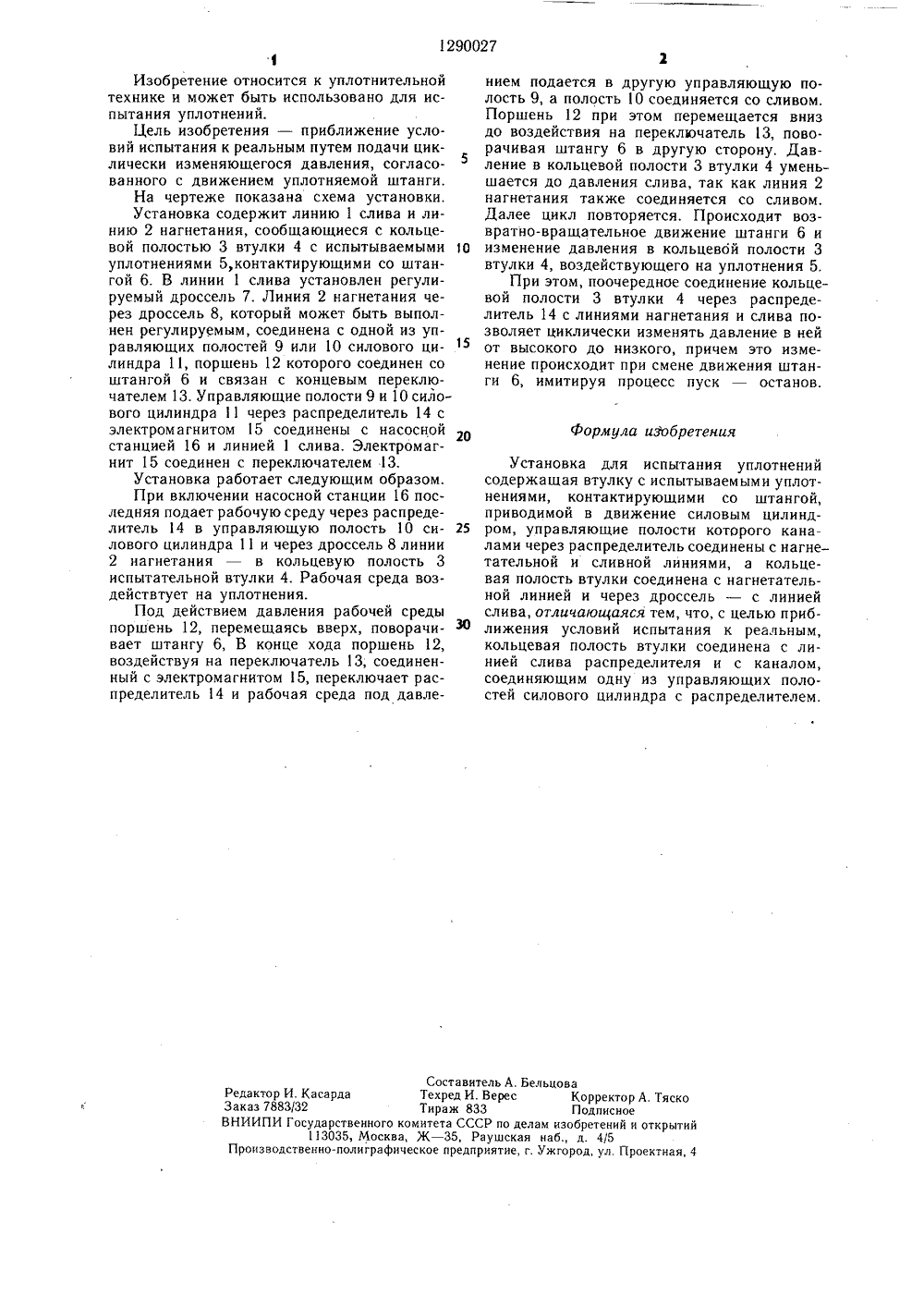

(19) 4 1 16,1 15/ ОПИСАНИЕ ИЗОБРЕТЕН ДЕТЕПЬСТВ ВТОРСИОМ является приближение у реальным путем подачи ющегася давления, согл нием уплотняемой штан динение кольцевой полос тываемыми уплотнениям тель 14, который связан лостями 9 и 10 силового ями нагнетания и слива ски изменять давление до низкого, причем это днт при смене движен) руя процесс пуск - ост Кондратьев СССР969.ЫТАНИ уплотнительльзовано для изобретения ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) УСТАНОВКА ДЛЯ ИСПЛОТНЕНИЙ(57) Изобретение относится кной технике и может быть исписпытания уплотнений. Целью словии испытания к циклически изменяасованного с движеги. Поочередное соети 3 втулки 4 с испыи 5 через распределис управляющими по- цилиндра 11 с лини- позволяет цикличев ней от высокого изменение проискоя штанги 6, имитианов, 1 ил,290027 Формула изобретения Составитель А. БельцоваРедактор И. Касарда Техред И. Верес Корректор А. ТяскоЗаказ 7883/32 Тираж 833 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к уплотнительной технике и может быть использовано для испытания уплотнений.Цель изобретения - приближение условий испытания к реальным путем подачи циклически изменяющегося давления, согласованного с движением уплотняемой штанги,На чертеже показана схема установки.Установка содержит линию 1 слива и линию 2 нагнетания, сообщающиеся с кольцевой полостью 3 втулки 4 с испытываемыми 10 уплотнениями 5,контактирующими со штангой 6. В линии 1 слива установлен регулируемый дроссель 7. Линия 2 нагнетания через дроссель 8, который может быть выполнен регулируемым, соединена с одной из управляющих полостей 9 или 10 силового цилиндра 11, поршень 12 которого соединен со штангой 6 и связан с концевым переключателем 13. Управляющие полости 9 и 10 силового цилиндра 11 через распределитель 14 с электромагнитом 15 соединены с насосной станцией 16 и линией 1 слива. Электромагнит 15 соединен с переключателем 13.Установка работает следующим образом.При включении насосной станции 16 последняя подает рабочую среду через распределитель 14 в управляющую полость 10 си лового цилиндра 11 и через дроссель 8 линии 2 нагнетания - в кольцевую полость 3 испытательной втулки 4. Рабочая среда воздействтует на уплотнения.Под действием давления рабочей среды поршень 12, перемещаясь вверх, поворачивает штангу 6, В конце хода поршень 12, воздействуя на переключатель 13, соединенный с электромагнитом 15, переключает распределитель 14 и рабочая среда под давлением подается в другую управляющую полость 9, а полость 10 соединяется со сливом. Поршень 12 при этом перемещается вниз до воздействия на переключатель 13, поворачивая штангу 6 в другую сторону. Давление в кольцевой полости 3 втулки 4 уменьшается до давления слива, так как линия 2 нагнетания также соединяется со сливом. Далее цикл повторяется. Происходит возвратно-вращательное движение штанги 6 и изменение давления в кольцевой полости 3 втулки 4, воздействующего на уплотнения 5.При этом, поочередное соединение кольцевой полости 3 втулки 4 через распределитель 14 с линиями нагнетания и слива позволяет циклически изменять давление в ней от высокого до низкого, причем это изменение происходит при смене движения штанги 6, имитируя процесс пуск - останов. Установка для испытания уплотнений содержащая втулку с испытываемыми уплотнениями, контактирующими со штангой, приводимой в движение силовым цилиндром, управляющие полости которого каналами через распределитель соединены с нагнетательной и сливной линиями, а кольцевая полость втулки соединена с нагнетательной линией и через дроссель - с линией слива, отличающаяся тем, что, с целью приближения условий испытания к реальным, кольцевая полость втулки соединена с линией слива распределителя и с каналом, соединяющим одну из управляющих полостей силового цилиндра с распределителем,
СмотретьЗаявка
3889951, 14.02.1985
ПРЕДПРИЯТИЕ ПЯ А-7142
БИККЕНИН РОСТЕМ АБДУЛЛОВИЧ, КОНДРАТЬЕВ БОРИС ЕВГЕНЬЕВИЧ, ЧЕРНОМОРЦЕВ ВАЛЕНТИН ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F16J 15/00
Метки: испытания, уплотнений
Опубликовано: 15.02.1987
Код ссылки
<a href="https://patents.su/2-1290027-ustanovka-dlya-ispytaniya-uplotnenijj.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания уплотнений</a>
