Устройство для определения большего из двух чисел, поступающего по одному из входов

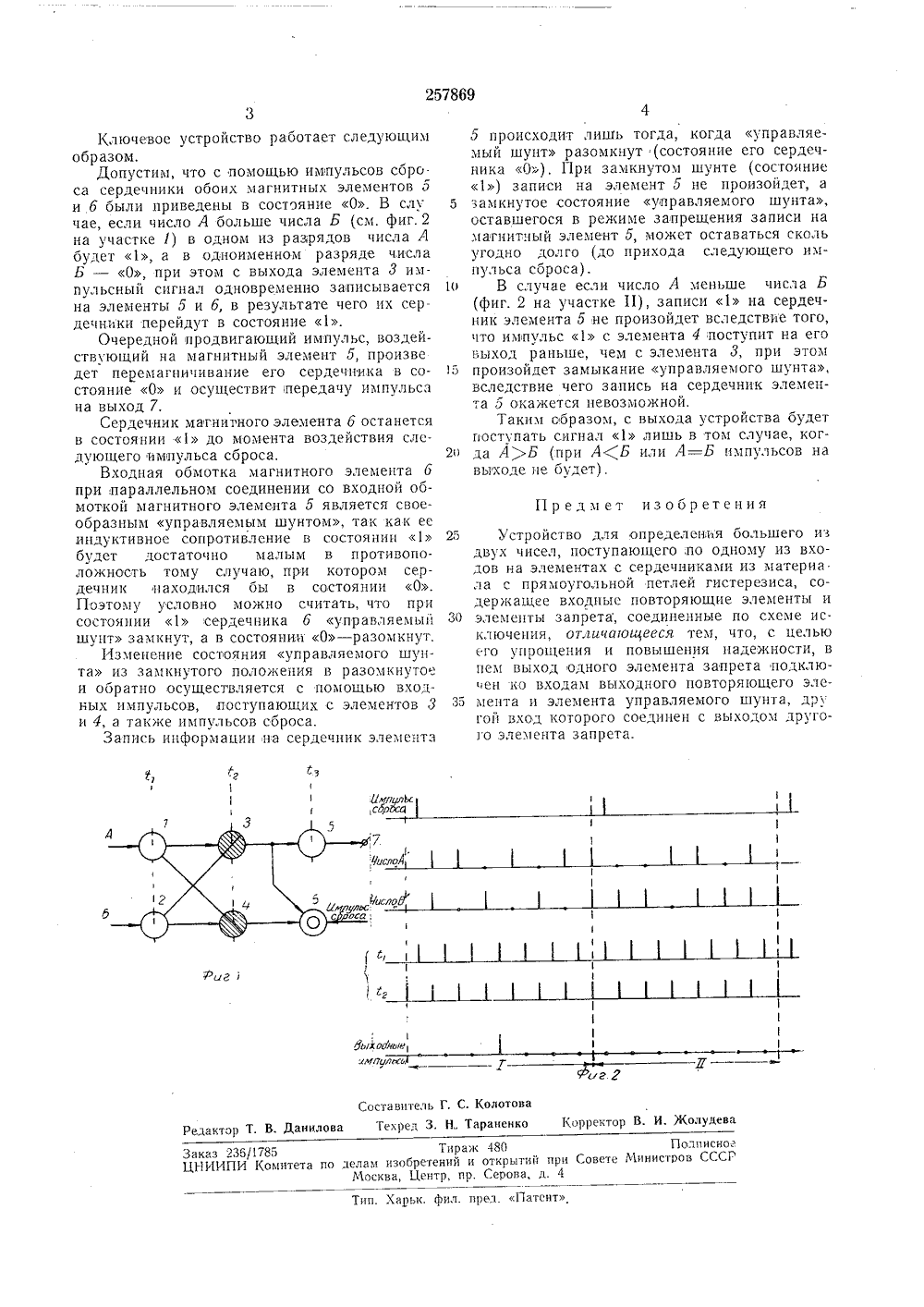

О П И С А Н И Е 257869И ЗОБРЕТЕ Н ИЯ Союз Советских Социалистических РеспубликАВТОРСКОМУ СВИДЕТЕЛЬ СТ Зависимое от авт. свидетельс 42 птз 7/ 21 а, 36 аявлено 15,У 1.1968 ( 125873118-24)присоединением заявки-Комитет по делам зобретений и открыти при Совете тЛииистров СССР:621,374,33 (088,8 иоритет -1969. Бюлле 1 ень36 пуоликовано писания 6.Х,197 ата опуоликова вторызобретени В, С, Санько, В. С, Бородин и Л аткова аявитель РОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ БОЛЪШЕГО ПОСТУПАЮЩЕГО ПО ОДНОМУ ИЗ В 3 ДВУХ ЧИСЕЛ,ДОВ Предлагаемое устроиство относится к устройствам дискретной автоматики и вычислительной техники, в которых производится передача и преобразование последовательных кодовых групп, следующих старшими разрядами вперед.Известны устройства для определения большего из двух чисел, поступающего по одному из входов на элементах с сердечниками из материала с прямоугольной петлей гистерезиса, содержащие входные повторяющие элементы и элементы запрета, соединенные по схеме исключения.Для упрощения и повышения надежности в предложенном устройстве выход одного элемента запрета подключен ко входам выходного повторяющего элемента и элемента управляемого шунта, другой вход которого соединен с выходом другого элемента запрета.Сущность изобретения заключается в по следовательном соединении схемы искл юче.ния, выполняющей исключение импульсов од.ноименных разрядов обоих чисел, и избирательной ключевой схемы на магнитных элементах. 25На фиг. 1 изображена структурная схема устройства; на фиг, 2 - временная диаграмма работы схемы.В структурной схеме предлагаемого устройства для определения большего из двух 30 двоичных чисел (фиг. 1) первые четыре магнитных элемента 1 - 4 образуют схему исключенияЛ 1 агнитные элементы с различными временными последовательностями продвигающих тактовых импульсов т, и уо показаны соответственно незаштрихованными и заштрихованными; двойным кружком - магнз 1 тный элемент, работающий в режиме так называсмого управляемого шунта, не имеющий продвигающей обмотки.Импульс на одном пз выходов этой схемы появляется лишь в том случае, когда в соответствующих разрядах чисел А и Б действуют разные символы О и 1, или наоборот. При наличии 1 в соответствующих разрядах ;исел А и Б импульсы на выходах схемы исключения будут отсутствовать вследствие перекрестного запрета записи в магнитных элементах 4. Элементы 5 и б позволяют осуществлять выдачу сигнала за время действия двоичных чисел только в случае, когда А)Б н работают несколько в необычном режиме и представляют собой избирательное ключевое устройство. Элемент 5 работает в режиме передачи импульсной информации на выход, элемент б - в режиме своеобразного управляемого шунта. Управление работой элемента б (фиг, 1) осуществляется с помощью импульсов сброса и импульсов, поступающих с элементов 3 и 4.257869 5 происходит лишь тогда, когда управляемый шунт разомкнут:(состояние его сердечника О), При замкнутом шунте (состояние 1) записи на элемент 5 не произойдет, а 5 замкнутое состояние управляемого шунта,оставшегося в режиме запрещения записи на магнитчый элемент 5, может оставаться сколь угодно долго (до прихода следующего импульса сброса).10 В случае если число А меньше числа Б(фиг. 2 на участке П), записи 1 на сердечник элемента 5 не произойдет вследствие того, что импульс 1 с элемента 4 поступит на его выход раньше, чем с элемента 3, при этом 15 произойдет замыкание управляемого шунта,вследствие чего запись на сердечник элемента 5 ока 5 кется невозможной.Таким образом, с выхода устройства будетпоступать сигнал 1 лишь в том случае, ког да А)Б (при А(Б или А=Б импульсов навыходе ие будет). 25 Устройство для определенья большего издвух чисел, поступающего,по одному из входов на элементах с сердечниками из материа ла с прямоугольной петлей гистерезиса, содер 5 кащее входные повторяющие элементы и 30 элементы запрета, соединенные по схеме ис.ключения, от,гичагогг 1 ееся тем, что, с целью его упрощения и повышения надежности, в нем выход одного элемента запрета подключен ко входам выходного повторяющего эле еа и элемента управляемоо шунта, др 1гой вхосд которого соединен с выходом другог о элемента запрета.:сМПулыь ставитель Г. С. Колото Текред 3, Н Тараненк корректор В. И. Жолудева Редактор илов Поли исно вете Министров СССР480 открытий при Серова, д. 4 з 235/1785 ТираИИПИ Комитета по делам изобретенийМосква, Центр, пр Тип, Харьк. Фил. пред. Патент ключевое устройство работает следующим образом.Допустим, что с помощью импульсов сбро. са сердечники обоих магнитных элементов 5 и б были приведены в состояние О. В слу чае, если число А больше числа Б (см. фиг. 2 на участке 1) в одном из разрядов числа А будет 1, а в одноименном разряде числа Б - О, при этом с выхода элемента 3 импульсный сигнал одновременно записывается на элементы 5 и б, в результате чего нх сердечники перейдут в состояние 1.Очередной продвигающий импульс, воздействующий на магнитный элемент 5, произве дет перемагничивание его сердечника в состояние О и осуществит передачу импульса на выход 7.Сердечник матнитного элемента б останется в состоянии 1 до момента воздействия следующего импульса сброса,Входная обмотка магнитного элемента 6 при параллельном соединении со входной обмоткой магнитного элемента 5 является своеобразным управляемым шунтом, так как ее индуктивное сопротивление в состоянии 1 будет достаточно малым в противоположность тому случаю, при котором сердечник находился бы в состоянии О, Поэтому условно можно считать, что при состоянии 1 сердечника б управляемый шунт замкнут, а в состоянии О - разомкнут,Изменение состояния управляемого шунта из замкнутого положения в разомкнутое и обратно осуществляется с помощью входных импульсов, поступающих с элементов 3 и 4, а также импульсов сброса.Запись информации на сердечник элемента Пр едм ет изобретения
