Аналоговый модулятор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

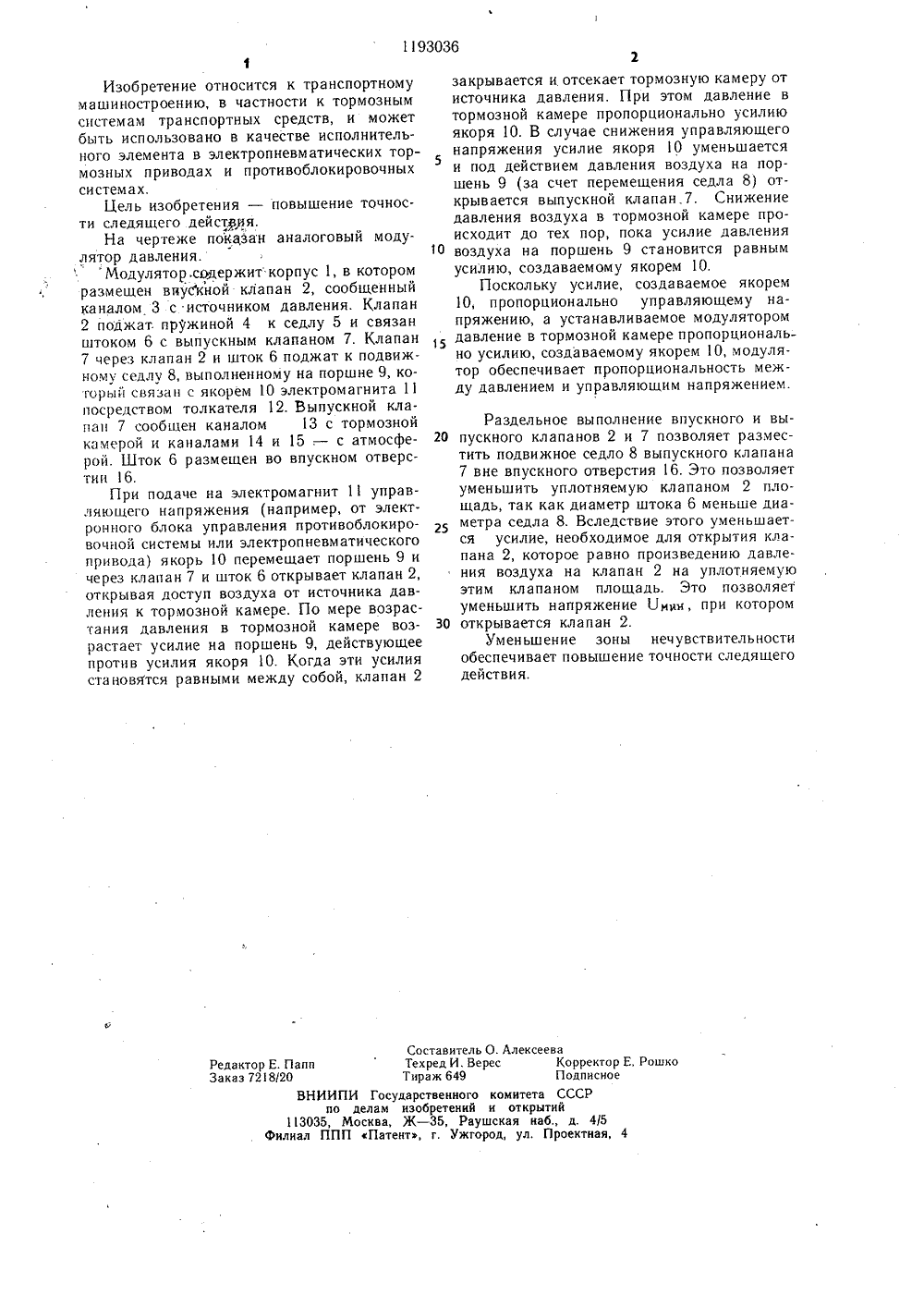

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19303 ОТ 8 СУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ЗОБРЕТЕНИ СТ А ВТОРСКОМУ СЕИД(54) (57) АНАЛОГОВЫЙ М ДАВЛЕНИЯ преимущественно ной системы транспортного сре жащий нормально закрытый в пан, нормально открытый выпус подвижное седло со следящим электромагнит, якорь которого кателем со следящим элементо иийся тем, что, с целью повыше сл едя щего действ ия, впускной клапаны связаны между собой мещенным в отверстии впускн(56) Закин Я, Х, ичет автомобильныхстроение, 1968, с. 243автомобиль омсомола Укр и А. А. Севе 8.8)др. Конструк поездов. - Л.82 - 284, рис. но-дорожаины ии и расМашиноЧ 33 М 1 Ь ОПИСА 13фЮцц ). ОДУЛЯТОР для тормоздства, содерускной клакной клапан элементом и связан толм, отличаюния точности и выпускной штоком, разго клапана.1193036 Составитель О. Алексеева Редактор Е. Папп Техред И. Верес Корректор Е, Рошко Заказ 7218/20 Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Изобретение относится к транспортномумашиностроению, в частности к тормознымсистемам транспортных средств, и можетбыть использовано в качестве исполнительного элемента в электропневматических тормозных приводах и противоблокировочныхсистемах.Цель изобретения - повышение точности следящего дейстеоя,На чертеже показан аналоговый модулятор давления.Модулятор. содержит корпус 1, в которомразмещен виускной клапан 2, сообщенныйканалом 3 с-источником давления. Клапан2 поджат, пружиной 4 к седлу 5 и связанштоком 6 с выпускным клапаном 7, Клапан7 через клапан 2 и шток 6 поджат к подвижному седлу 8, выполненному на поршне 9, который связан с якорем 10 электромагнита 11посредством толкателя 12. Выпускной клапан 7 сообщен каналом 13 с тормознойкамерой и каналами 14 и 15 - . с атмосферой. Шток 6 размещен во впускном отверстии 16,При подаче на электромагнит 11 управляющего напряжения (например, от электронного блока управления противоблокировочной системы или электропневматическогопривода) якорь 1 О перемещает поршень 9 ичерез клапан 7 и шток 6 открывает клапан 2,открывая доступ воздуха от источника давления к тормозной камере. По мере возрастания давления в тормозной камере возрастает усилие на поршень 9, действующеепротив усилия якоря 10. Когда эти усилиястановятся равными между собой, клапан 2 закрывается и отсекает тормозную камеру от источника давления. При этом давление в тормозной камере пропорционально усилию якоря 10. В случае снижения управляющего напряжения усилие якоря 10 уменьшается 5ни под деиствием давления воздуха на поршень 9 (за счет перемещения седла 8) открывается выпускной клапан.7. Снижение давления воздуха в тормозной камере происходит до тех пор, пока усилие давления 10 воздуха на поршень 9 становится равнымусилию, создаваемому якорем 10.Поскольку усилие, создаваемое якорем10, пропорционально управляющему напряжению, а устанавливаемое модулятором давление в тормозной камере пропорционально усилию, создаваемому якорем 1 О, модулятор обеспечивает пропорциональность между давлением и управляющим напряжением. Раздельное выполнение впускного и вы пускного клапанов 2 и 7 позволяет разместить подвижное седло 8 выпускного клапана 7 вне впускного отверстия 16. Это позволяет уменьшить уплотняемую клапаном 2 площадь, так как диаметр штока 6 меньше диаметра седла 8. Вследствие этого уменьшается усилие, необходимое для открытия клапана 2, которое равно произведению давления воздуха на клапан 2 на уплотняемую этим клапаном площадь. Это позволяет уменьшить напряжение 1)мин, при котором 30 открывается клапан 2.Уменьшение зоны нечувствительностиобеспечивает повышение точности следящегодействия
СмотретьЗаявка
3744469, 25.05.1984
ХАРЬКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ИНСТИТУТ ИМ. КОМСОМОЛА УКРАИНЫ
ГЕЦОВИЧ ЕВГЕНИЙ МОИСЕЕВИЧ, СЕВЕРИН АЛЕКСАНДР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B60T 8/36
Метки: аналоговый, давления, модулятор
Опубликовано: 23.11.1985
Код ссылки
<a href="https://patents.su/2-1193036-analogovyjj-modulyator-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Аналоговый модулятор давления</a>
