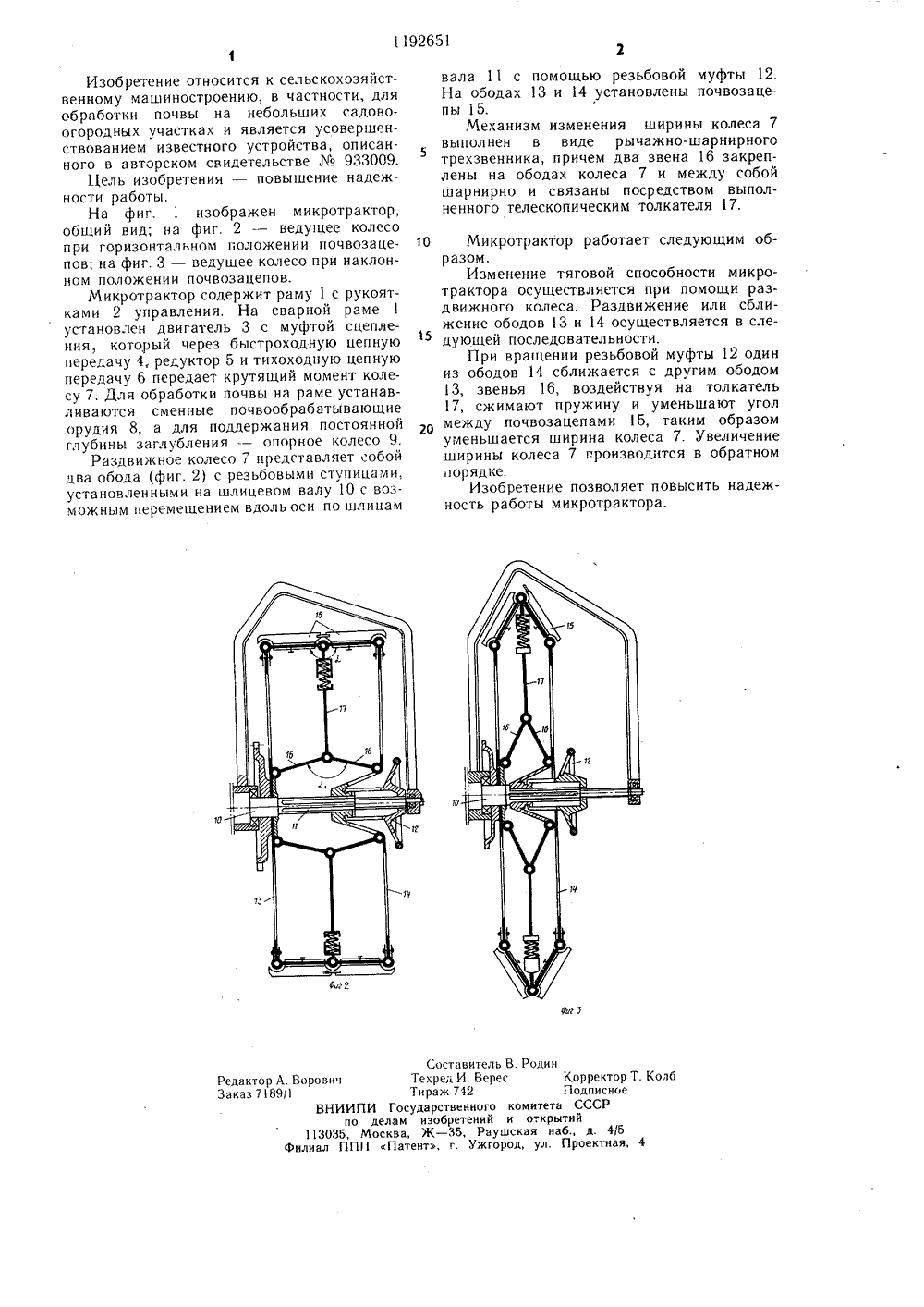

(19) 9 4 А 01 В 39 06, В 60 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ТРАКТОР ющийся тем, ности работколеса вып ого трехзвен лены на обо нирно и свя го телескопич ами.(54)(57)933009,повышенияизменениярычажно-шдва звенамежду собством вылотеля с поч МИКРО отличи надеж шири нь арнирн закреп ой шар лненно возаменпо а что,ы, молненника,дах кзаны еским43 сельскохозяйственный И. Г. УсевичИ. Высоцкий тельство СССРВ 39/06, 1980. Фиг. 1 судАРстВенный кОмитет сссРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свид933009, кл. А 01 вт. св.целью ханизм в виде причем леса и посред- толка1 192651 10 Составитель В ч Техред И. Верес Тираж 742 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж - 35, Раушс илиал ППП Патент, г. УжгороРодинКорректор Т. КолбПодписноемитета СССРоткрытийкая наб., д. 4/5ул. Проектная, 4 Ворови Редакто Заказ 7 Изобретение относится к сельскохозяйственному машиностроению, в частности, для обработки почвы на небольших садово- огородных участках и является усовершенствованием известного устройства, описанного в авторском свидетельстве933009.Цель изобретения - повышение надежности работы,На фиг. 1 изображен микротрактор, общий вид; на фиг. 2 - веду 1 цее колесо при горизонтальном положении почвозацепов; на фиг. 3 - ведущее колесо при наклонном положении почвозацепов.Микротрактор содержит раму 1 с рукоятками 2 управления. На сварной раме 1 установлен двигатель 3 с муфтой сцепления, который через быстроходную цепную передачу 4 редуктор 5 и тихоходную цепную передачу 6 передает крутящий момент колесу 7, Для обработки почвы на раме устанавливаются сменные почвообрабатывающие орудия 8, а для поддержания постоянной глубины заглубления - опорное колесо 9.Раздвижное колесо 7 представляет собой два обода (фиг. 2) с резьбовыми ступицами, установленными на шлицевом валу 10 с возможным перемещением вдоль оси по шлицам вала 11 с помощью резьбовой муфты 12, На ободах 13 и 14 установлены почвозацепы 15.Механизм изменения ширины колеса 7 выполнен в виде рычажно-шарнирного трехзвенника, причем два звена 16 закреплены на ободах колеса 7 и между собой шарнирно и связаны посредством выполненного телескопическим толкателя 17. 10 Микротрактор работает следующим образом.Изменение тяговой способности микротрактора осуществляется при помощи раздвижного колеса. Раздвижение или сближение ободов 13 и 14 осуществляется в сле дующей последовательности.При вращении резьбовой муфты 12 одиниз ободов 14 сближается с другим ободом 13, звенья 16, воздействуя на толкатель 17, сжимают пружину и уменьшают угол 0 между почвозацепами 15, таким образомуменьшается ширина колеса 7. Увеличение ширины колеса 7 производится в обратном порядке.Изобретение позволяет повысить надежность работы микротрактора.
