Номер патента: 1188859
Авторы: Берг, Габсалямов, Шейдин
Текст

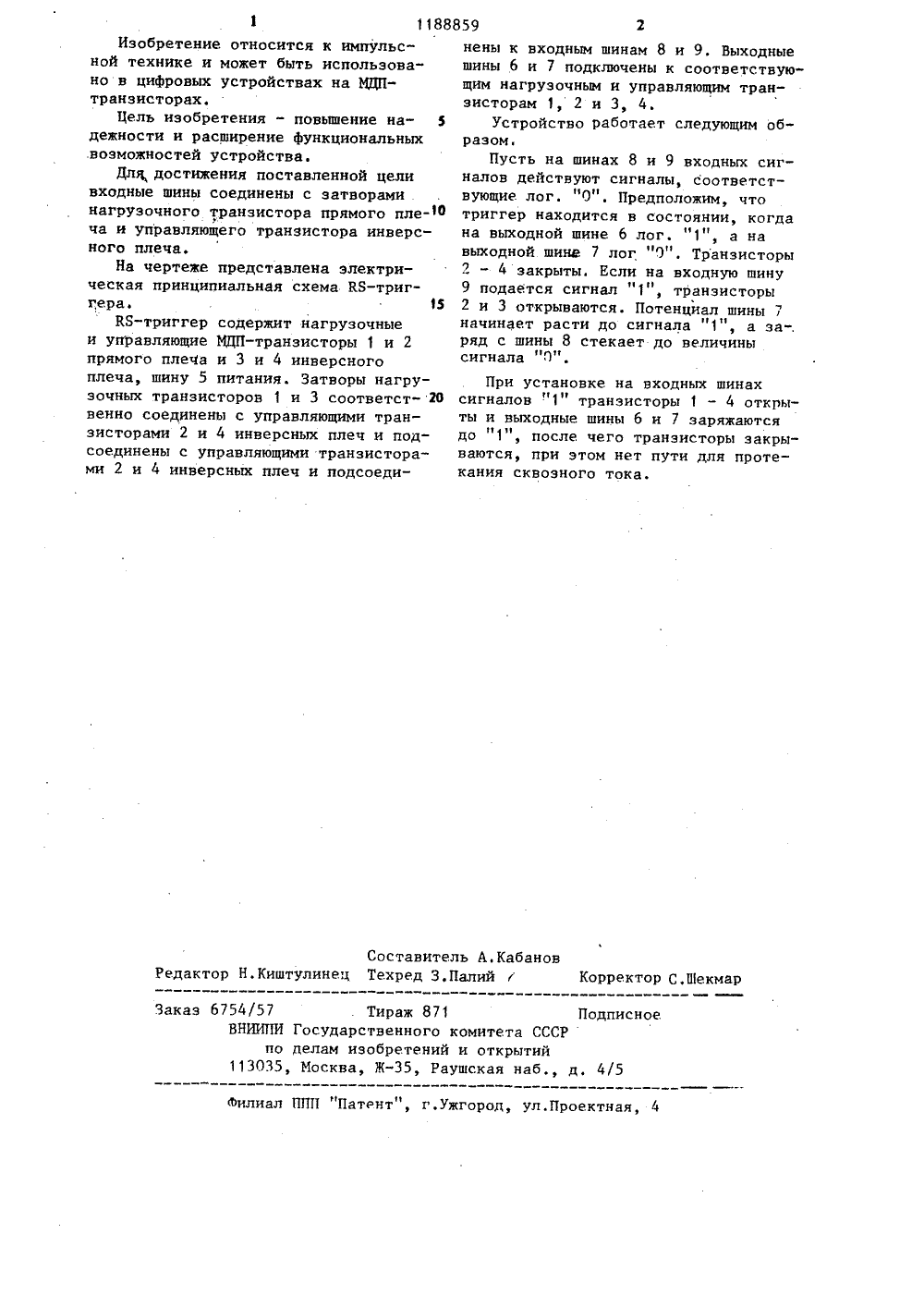

СОЮЗ СОВЕТСКИХШЭВЛДЮ Н НИ КРЕСПУБЛИК 51)4 Н 03 К 3 28 фсесожзу13 ф" ОП САНИЕ ИЗОБРЕТЕНИЯОРСИОМУ СВИДЕТЕЛЬСТВУ МьАд АВТ 40салямо Бюл. А Г 2 08 тельство СССР К 3/286, 1982 ОСУДФРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗО 6 РЕТЕНИЙ И ОТКРЫТИЙ(21) 3725393/ (22) 09,04,84 (46) 30.10.85 (72) И.В.Берг и З.Б.Шейдин (53) 621.375. (56) Авторско 9 1051690, кл 54)(57) КЯ"ТРИГГЕР, два плеча котоого содержат по нагруэочному и упавляющему ИДП-транзисторам, стоки) эОплВзя 9 А нагрузочных МДП-транзисторов соединены с шиной питания, о т л и ч а -ю щ и й с я тем, что, с целью повышения надежности, в каждом плече истокуправляющего Щ 3 П-транзистора соединен с затворами нагрузочного 11 ЦПтранзистора своего плеча и управляющего ИДП-транзистора другого плеча,исток нагрузочного ЩП-транзисторасоединен со стоком управляющегоМДП-транзистора и с соответствующейвыкодной шиной,859 Составитель А.КабановРедактор Н,Киштулинец Техред З.Палий г Корректор С.Пекмар Заказ 6754/57 Тираж 871 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 1 1188Изобретение относится к импульсной технике и может быть использовано в цифровых устройствах на МДП- транзисторах.Цель изобретения - повышение на дежности и расширение функциональных возможностей устройства.Для, достижения поставленной цели входные шины соединены с затворами нагрузочного транзистора прямого плеча и управляющего транзистора инверсного плеча.На чертеже представлена электрическая принципиальная схема Ы-триггера. 15КЯ-триггер содержит нагрузочные и управляющие ЬЩП-транзисторы 1 и 2 прямого плеча и 3 и 4 инверсного плеча, шину 5 питания. Затворы нагрузочных транзисторов 1 и 3 соответственно соединены с управляющими транзисторами 2 и 4 инверсных плеч и подсоединены с управляющими транзисторами 2 и 4 инверсных плеч и подсоедииены к входным шинам 8 и 9. Выходныешины 6 и 7 подключены к соответствующим нагруэочным и управляющим транзисторам 1, 2 и 3, 4.Устройство работает следующим образом.Пусть на шинах 8 и 9 входных сигналов действуют сигналы, соответствующие лог. "0", Предположим, чтотриггер находится в состоянии, когдана выходной шине б лог. "1", а навыходной шина 7 лог "Т, Транзисторы2 - 4 закрыты. Если на входную шину9 подается сигнал "1", транзисторы2 и 3 открываются. Потенциал шины 7начинает расти до сигнала "1", а за-,ряд с шины 8 стекает до величинысигнала "Т,При установке на входных шинах сигналов "1" транзисторы 1 - 4 открыты и выходные шины б и 7 заряжаются до "1", после чего транзисторы закрываются, при этом нет пути для протекания сквозного тока.
СмотретьЗаявка
3725393, 09.04.1984
ОРГАНИЗАЦИЯ ПЯ Х-5263
БЕРГ ИОЗЕФ ВЕНИАМИНОВИЧ, ГАБСАЛЯМОВ АЛЬФРЕД ГАБДУЛЛОВИЧ, ШЕЙДИН ЗИНОВИЙ БОРИСОВИЧ
МПК / Метки
МПК: H03K 3/286
Метки: триггер
Опубликовано: 30.10.1985
