Способ изготовления базисов съемных протезов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

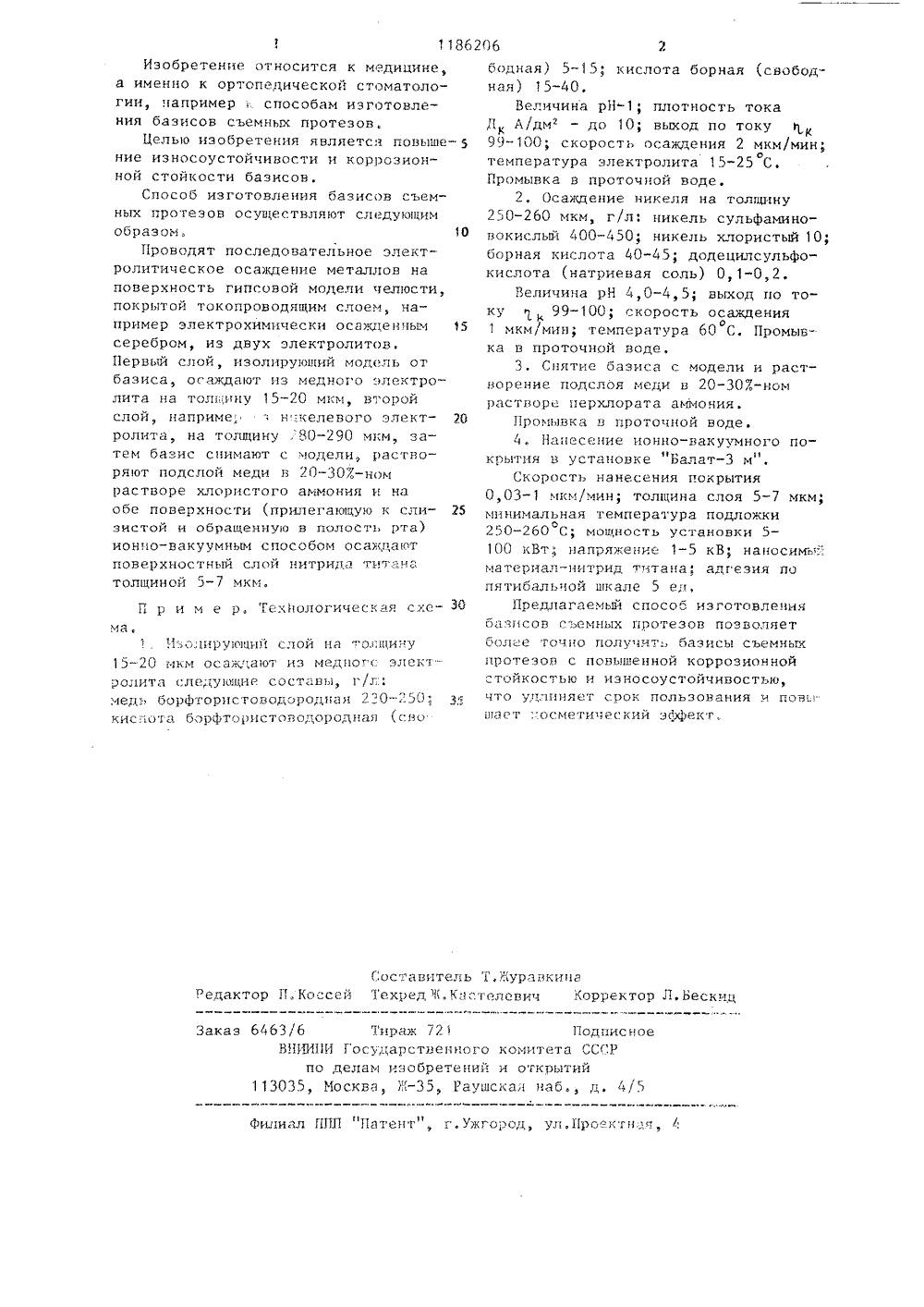

СОЮЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 51)4 А 61 С 13/О ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ едицин.А.покрыИон тия Феей(71) Пермский государственныйский институт(54)(57) СПОСОБ ИЗГОТОВЛЕНИЯ БАЗИСОВ СЪЕМНЫХ ПРОТЕЗОВ, включающий электро 80118620 литическое осаждение металла на электропроводную поверхность модели,о т л и ч а ю щ и й с я тем, что,с целью повьппения иэносоустойчивостии корроэионной стойкости базисов,базис получают осалдением из двухэлектролитов, причем один слой осаждают из медного электролита, а другой - из никелевого электролита, далее снимают протез с модели, растворяют слой из меди в 20-ЗОХ-ном растворе перхлората аимония, затеи наустановке наносят изолирующий слойиз нитрнда титана на обе поверхностибазиса.Заказ 6463/6 Тираж 72 Подписное В 11 ИИПИ Государствеццого комитета СССР по делам изобретений и открытий 113035, Москва, 11-35, 1 аушскац цаб., д. 4/5Филиал ППП "Патент" г.ужовод ул.11 ро-кц.-,Изобретение относится к медицине,а именно к ортопедической стоматологии, напримерспособам изготовления базисов съемных протезов,Целью изобретения является повышение износоустойчивости и коррозионной стойкости базисов.Способ изготовления базисов съемных протезов осуществляют следующимобразом. 10Проводят последовательное электролитическое осаждение металлов наповерхность гипсовой модели челюсти,покрытой токопроводящим слоем, например электрохимцчески осажденным 15серебром, из двух электролитов.Первый слой, изолирующий модель отбазиса, осаждают из медного электролита на толщину 15-20 мкм, второйслой, наприме; н:.келевого электролита, на толщину 90-290 мкм, затем базис сцимают с модели растворяют нодслой меди в 20-307-номрастворе хлористого аммония и наобе поверхности (прилегающую к слизистой и обращенную в полость рта)ионцо-вакуумным способом осаждаютповерхностный слой цитрида титанатолщиной 5-7 мкм,П р и м е р, Технологическая схе- ЗО 1. 1 ьолирующий слой на толщину 15-20 мкм осаждают из медцопс электролита следующие составы, г/л: медь борфторцстоводородцан 2"0-250;, кислота борфтористоводородная (сно бодная) 5-15," кислота борная (свободная) 15-40,Величина рН; плотность токаД, А/дм - до 10; выход по току99-100; скорость осаждения 2 мкм/мин;отемпература электролита 15-25 С,Промывка в проточной воде.2, Осаждение никеля на толщину250-260 мкм, г/л: никель сульфаминовокислый 400-450; никель хлористый 10;борная кислота 40-45; додецилсульфокислота (натриевая соль) 0,1-0,2.Величина рН 4,0-4,5; выход по токук 99-100; скорость осажденияо1 мкм/мин; температура 60 С. Промывка в проточной воде.3. Снятие базиса с модели и растворение подслоя меди в 20-307-ном растворе перхлората аммония.Промывка в проточной воде.Нанесение ионно-вакуумного покрытия в установке нБалатм",Скорость нанесения покрытия0,03-1 мкм/мин; толщина слоя 5-7 мкм;минимальная температура подложки250-260 С; мощность установки 5100 кВт; напряжение 1-5 кВ; нацосимь"."материал-нитрид титана адгезия попятибальной шкале 5 еп,Предлагаемый способ изготовленияоазисов сьемных протезов позволяетболее точно получить оазисы съемныхпротезов с повышенной коррозионнойстойкостью и износоустойчивостью,что удлиняет срок пользования н пов . -шаст: осметический эффект
СмотретьЗаявка
3358103, 26.11.1981
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ ИНСТИТУТ
ТОМИНГАС ВАЛЕРИЙ ЮГАНОВИЧ, КАЛИНОВ ВАЛЕРИЙ АЛЕКСЕЕВИЧ, ЧЕРЕНОВА КАПИТАЛИНА ИВАНОВНА, ПОЛУЕВ ВАЛЕРИЙ ИВАНОВИЧ, АНОРОВА ГАЛИНА АНАТОЛЬЕВНА, ЛИПОВЕЦКИЙ ЯКОВ МЕНДЕЛЕЕВИЧ
МПК / Метки
МПК: A61C 13/02
Метки: базисов, протезов, съемных
Опубликовано: 23.10.1985
Код ссылки
<a href="https://patents.su/2-1186206-sposob-izgotovleniya-bazisov-semnykh-protezov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления базисов съемных протезов</a>
Способ осаждения меди из медноникелевого сульфатного электролита
Номер патента: 1827393
Опубликовано: 15.07.1993
Авторы: Абишев, Глазкова, Захарова, Кричевский, Осадчий
МПК: C22B 3/44
Метки: меди, медноникелевого, осаждения, сульфатного, электролита
...м е р. Состав исходного сульфат- ного медно-никелевого электролита (г/л);Сц 20,53: й 4,70; Н 2504 50.К 50 мл электролита прибавляли 10 мл алкилированных полигликолей и обрабатывали в автоклаве при температуре 190 С в течение 2 ч. Полученный осадок отфильтровали, промывали водой, ацетоном и затем снова водой. Раствор анализировали на со- ОО держание меди и никеля. Медь определяли Я на атомно-абсорбционном спектрофотометре С 302, Полученные результаты в сопо- ( ) ставлении данными по прототипу представлены в таблице, Условия осаждения в каждом конкретном случае корректи-руются, исходя из состава используемойпартии реагента.При использовании реагента в мень- а ших. чем указано в таблице, количествах, степень обезмеживания электролита...
Раствор для образования разделительного слоя на поверхности легкоплавкой модели зубного протеза
Номер патента: 1736467
Опубликовано: 30.05.1992
Авторы: Гальперина, Дрожин, Коган, Соболь
МПК: A61C 13/00
Метки: зубного, легкоплавкой, модели, образования, поверхности, протеза, разделительного, раствор, слоя
...заполняют водой при 5070 С на три четверти расчетного обьемэ,после чего в нее вводят компоненты в следующей последовательности: кислота сульфаминовая, никель двуххлористый, хромтреххлористый, ангидрид хромовый, Каждый из последующих компонентов вводят враствор после полного растворения предыдущих. Затем ванну доливают холоднойводой до рабочего уровня и охлаждают докомнатной температатуры.При обработке поверхности моделираствором на ее поверхности образуется, оксидная пленка, обеспечивающая возможность отделения расплава материала модели от выращенной гальванокопии - зубногопротеза, Несмачиваемость разделительного слоя расплавом модели позволяет полностью удалить расплав.П р иЬ е р. Изготовляли урию моделейодинаковой формы из...
Способ защиты базиса зубного протеза
Номер патента: 2000780
Опубликовано: 15.10.1993
МПК: A61K 6/10
Метки: базиса, защиты, зубного, протеза
...разового масла, от серо-желтого дожелтого цвета;- воск лаванды (ТУ 18-63-64-84, ТУ 1863-84-85), конкрет лаванды, полученный израстительных отходов лаванды Впосле выделения эфирного масла лаванды,имеет воскообразную консистенцию ипредставляет собой мезеобразный продукт темно-зеленого цвета со слабым запахом лаванды,Указанные воски смешивают в следующей пропорции, мас, ф,воск шалфея 38-42воск розы 28-32воск лаванды 28-32Укаэанная смесь восков содержит био 5 логически активные вещества и при нанесении на базис зубных протзов в качествеэкранирующего слоя позвол;ет снизитьуровень миграции остаточного мономера иэбазисных материалов.10 Например, наибольшее количество мономера среди изученных базисных материалов обнаружено в вытяжках...
Способ измерения толщины слоев в процессе их осаждения
Номер патента: 1202461
Опубликовано: 25.07.1995
МПК: H01L 21/66
Метки: осаждения, процессе, слоев, толщины
СПОСОБ ИЗМЕРЕНИЯ ТОЛЩИНЫ СЛОЕВ В ПРОЦЕССЕ ИХ ОСАЖДЕНИЯ, включающий регистрацию временной зависимости интенсивности собственного теплового монохроматического излучения образующейся структуры I(t) и определение толщины слоя по числу полупериодов этой зависимости и значению показателя преломления осаждаемого слоя, отличающийся тем, что, с целью повышения точности и расширения класса контролируемых слоев, перед осаждением измеряют излучательную способность и интенсивность собственного теплового излучения нагретой до температуры процесса осаждения исходной структуры на длине волны монохроматического излучения и искомую величину определяют, используя вычисленный по следующей форме показатель преломления h:
Способ изготовления модели для зубного протеза
Номер патента: 1736466
Опубликовано: 30.05.1992
Авторы: Дрожин, Живкова, Котляр, Панчоха, Патока, Тарасов
МПК: A61C 13/00
Метки: зубного, модели, протеза
...помещают в растворитель материала реперных зерен. После растворения зерен на поверхности модели остаются углубления - следы от реперных зерен, до исчезновения которых и ведут снятие припуска. Так как размер зерен выбирают равным суммарной толщине облицовка и остова, после снятия припуска модель внутренней поверхности металлического остова эквидистантно повторяет все наружные элементы зубов и по ней может иэготовляться коронка или опорный зуб, содержащий все элементы формы естественного зуба.П р и м е р, Моделировали из воска каркас мостовидного металлокерамического несъемного протеза.Слепок получили двухслойной силиконовой массой с уточняющим отпечатком рельефа области,зубодесневых карманов путем оттяжки круговых связок зубов, Из воска...
Предыдущий патент: Способ изготовления съемных пластиночных протезов
Следующий патент: Кювета для изготовления стоматологических литейных форм
Случайный патент: Датчик давления
