Способ изготовления спеченных изделий из латуни
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

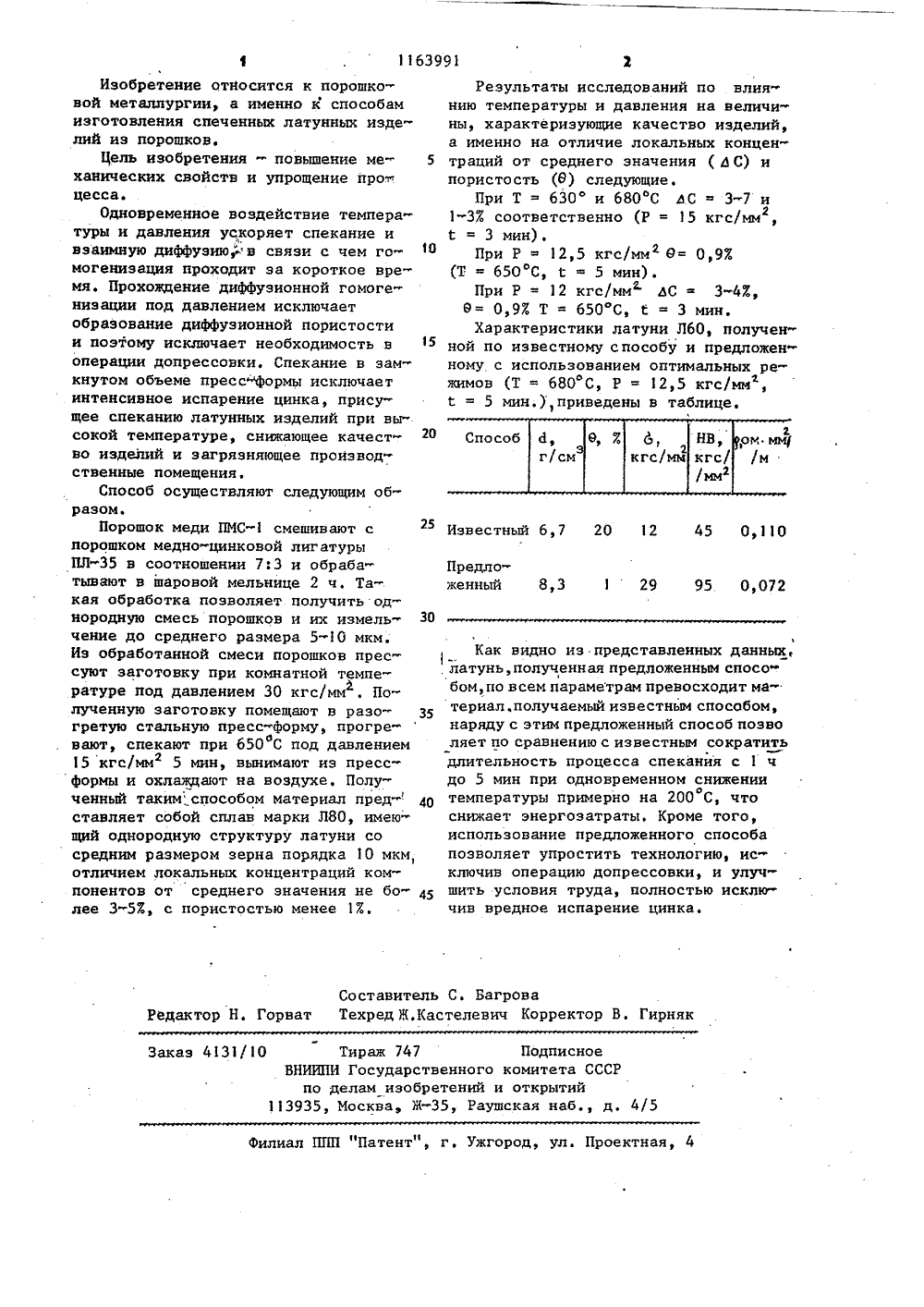

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧРЕСПУБЛИК 2 С 1/ 3/ 4 (51) ОСУДАРСТЯЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ДВТ(56) Давтоды полцветных 6 (0888)а А. В. Основные медеталей из порошков ов, - Обмен опытом нности. 1980,780116399(54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ СПЕЧЕН НЫХ ИЗДЕЛИЙ ИЗ ЛАТУНИ, включающий смешивание порошков меди и медно- цинковой лигатуры, прессование заготовки и спекание, о т л и ч а ющ и й с я тем, что, с целью повышения механических свойств иэделий и упрощения процесса, спекание проводят в закрытой пресс-форме при температуре 650-700 С под давлением 12- 15 кгс/мм в течение 3-5 мин.а1163991 Известный 6,7 20 Предложенный 3 0,07 Составитель С. Багроваедактор Н. Горват Техред И.Кастелевич Корректор В. Гири Тираж 747 ВНИИПИ Государственного по делам изобретений 13935, Москва И, Раушаказ 4131/ Подписное комитета СССР открытий ская наб., д.5 иал ППП "Патент", г. Ужгород, ул. Проектная, 4 3Изобретение относится к порошковой металлургии, а именно к способам изготовления спеченных латунных изделий из порошков.Цель изобретения - повышение ме ханических свойств и упрощение про 1" цесса.Одновременное воздействие температуры и давления ускоряет спекание и взаимную диффузию,"в связи с чем гомогениэация проходит эа короткое время. Прохождение диффузионной гомогенизации под давлением исключает образование диффузионной пористости и поэтому исключает необходимость в операции допрессовки. Спекание в замкнутом объеме пресс"формы исключает интенсивное испарение цинка, присущее спеканию латунных иэделий при высокой температуре, снижающее качест во изделий и загрязняющее производственные помещения.Способ осуществляют следующим образом.Порошок меди ПМСсмешивают с порошком медно-цинковой лигатуры П 3-35 в соотношении 7:3 и обрабатывают в шаровой мельнице 2 ч. Такая обработка позволяет получить однородную смесь порошков и их измель- ЗО чение до среднего размера 5-10 мкм. Из обработанной смеси порошков прессуют заготовку при комнатной температуре под давлением 30 кгс/мм , Полученную заготовку помещают в разо гретую стальную пресс-Форму, прогревают, спекают при 650 С под давлениемо15 кгс/мм 2 5 мин, вынимают иэ прессформы и охлаждают на воздухе. Полученный таким,способом материал пред ставляет собой сплав марки Л 80, имею- щий однородную структуру латуни со средним размером зерна порядка 1 О мкм, отличием локальных концентраций компонентов от среднего значения не бо лее 3-5с пористостью менее 1 ,Результаты исследований по влиянию температуры и давления на величины, характеризующие качество изделий, а именно на отличие локальных концентраций от среднего значения ( д С) и пористость (8) следующие.При Т630 и 680 С дС " 3-7 и 1-Зсоответственно (Р = 15 кгс/мм, й = 3 мин).При Р = 12,5 кгс/мм О= 0,9% (Т 650 С, й = 5 мин).При Р = 12 кгс/мм ЬС3-4 ,9= 0,9 Т = 650 С, Е = 3 мин.Характеристики латуни Л 60, полученной по известному способу и предложенному с использованием оптимальных режимов (Т = 680 С, Р = 12,5 кгс/мм,= 5 мин.),приведены в таблице. Как видно из представленных данных латунь, полученная предложенным способом, по всем параметрам превосходит материал,получаемый известным способом, наряду с этим предложенный способ позво ляет по сравнению с известным сократить длительность процесса спекания с 1 ч до 5 мин при одновременном сниженииотемпературы примерно на 200 С, что снижает энергозатраты. Кроме того, использование предложенного способа позволяет упростить технологию, исключив операцию допрессовки, и улучшить условия труда, полностью исключив вредное испарение цинка.
СмотретьЗаявка
3699376, 15.12.1983
ХАРЬКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ И ОРДЕНА ДРУЖБЫ НАРОДОВ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. А. М. ГОРЬКОГО, ПРЕДПРИЯТИЕ ПЯ В-2183
БЕЛОВ АЛЕКСАНДР ИВАНОВИЧ, КРУЖАНОВ ВЛАДИСЛАВ СЕРГЕЕВИЧ, ЛУКИН ЕВГЕНИЙ МИХАЙЛОВИЧ
МПК / Метки
Опубликовано: 30.06.1985
Код ссылки
<a href="https://patents.su/2-1163991-sposob-izgotovleniya-spechennykh-izdelijj-iz-latuni.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления спеченных изделий из латуни</a>
Способ управления горным давлением на пластах средней мощности путем временной закладки
Номер патента: 91907
Опубликовано: 01.01.1951
Автор: Тютюнников
МПК: E21F 15/00
Метки: временной, горным, давлением, закладки, мощности, пластах, путем, средней
...1 Оторыйвается в выработанном пространстве в иде оутовых полосивми стенками, которые но мере подвига ни 1 лавы подраб(скреперО:" В Образ(ванных мо)кду ними гпт 1)ек 1 х, и зЯкладкП 1 ается скр(.пером к груди забоя для 1 госледующей вык,1 ад 1Таким образом, процесс производится непрерыио.На фиг. 1 и 2 грсдлагаемый спосоо возведения бутовых полос иустройства штреков ме)кду ними схем 1) ично изобра)к( в разрезевкрест простирания и в плане.11 о мере нодвигания очистного забоя и увеличения дали закладочный материал бутовых полос 1 сваливается вкуда он подается скрепером 5 к груди забоя.П 01 вя 1 птрекя г(ри атом подрабатывается, создяВЯ 5сползания новых слоев бутовых полос.ПО )1 ере Освобо)кд(нг 51 ВВ 1 раоотЯнпого пространстВЯ От зЯ...
Способ измерительного преобразования парциального давления водяного пара в температуру
Номер патента: 864086
Опубликовано: 15.09.1981
Автор: Лукомский
МПК: G01N 25/56
Метки: водяного, давления, измерительного, пара, парциального, преобразования, температуру
...разложения электролита) на оси напряжения, причем крутизна участка характеристики с напряжением ООр существенно ниже, чем крутизна участка с напряжением ОО р , то и значение тока электролиза в зависимости от приложенного напряжения изменяется с такой же не" линейностью. Рассматривая переменный ,ток как постоянный в рамках каждого ,полупериода, заменив в уравнении (21 на Ор и введя ограничение ОеОреполучаем формулу регламентирующую соотношение между напряжением питания электродной цепи преобразователя и частотой пропускаемого через раствор переменного то.ка по значениям физических параметров (й,С, О) электродной цепи преобразователя.Предлагаемый способ осуществляют пооперационно следующим образом.Нагревают в преобразователе...
Способ термостатирования пресс-формы для литья под давлением
Номер патента: 1163974
Опубликовано: 30.06.1985
Авторы: Ефремов, Назаров, Федрушков, Финелонов
МПК: B22D 17/22
Метки: давлением, литья, пресс-формы, термостатирования
...ш,1О, 001(й - й ) (3)где Й - исходное влагосодержание 50воздуха, г/кг; Й - остаточное влагосодержание оствоздуха после выпаденияконденсата, г/кг.Определяют степень редуцированияпо уравнению адиабаты Пуассона 55К1163974 где К е Ры ку тановки всех данных После и Р = 4 6 см Термост му способу ставленныемасса = 0,0- показатель адиабаты;соответственно давлениеи абсолютная температуравлажного воздуха на входе в каналы пресс-Формы, 5до редуцирования;Р 2, Т 2 - давление и абсолютнаятемпература влажного воздуха в каналах прессформы, после редуцирова Ония.Зная параметры Р , Т исходногофвлажного воздуха, берут значение Т2 ниже точки росы из условия достаточно полной конденсации паров воды 15 и находят по формуле (4) давление редуцированного...
Способ приготовления керамического пресс-порошка
Номер патента: 1435570
Опубликовано: 07.11.1988
Авторы: Бешенцев, Конерская, Конерский, Кривошеева, Озерова, Опалейчук, Орлова
МПК: C04B 33/26
Метки: керамического, пресс-порошка, приготовления
...и низковольтных установочных изделий методом полусухого прессования,Цель изобретения - упрощение технологии, повышение кажущейся плотнос ти, удельного объемного и поверхностного сопротивлений изоляторов.Способ приготовления пресс-порошка, заключается в следующем.В шаровую мельницу загружают каме" 16 нистые материалы и 5% глинистых, ме" лют их до остатка на сите с сеткой У 0056 1,5-2,5%. В мешалке распускают остальные глинистые нместе с комплексной добавкой н количестве 20 0,5 мас.% от массы исходных компонентов (О,% жидкого стекла, кальцинированной соды 0,1 и 0,3% натриевых солей гуминовой кислоты ), все перемеши-. вают в течение 1,5-2 ч при нлажнос ти 35%. Затем смешивают с измельчен-ными каменистыми компонентами. Гото, вый шликер...
Способ измерения импульсной или средней мощности свч сигналов
Номер патента: 147242
Опубликовано: 01.01.1962
Автор: Черногубов
МПК: G01R 21/06
Метки: импульсной, мощности, свч, сигналов, средней
...приложить некоторое постоянное электрическое поле, но внешней цепи возникнет ток, который может быть измерен.Величина тока через разрядную трубку зависит от степени иониза. ции газа. Следовательно, можно было ожидать, что ток разряда будет некоторой функцией мощности СВЧ поля, что в действительности было подтверждено экспериментально на установке, блок-схема которой показана на чертеже,14242Г 1 осто 51 нна 51 составляющая тока разр 51 да изменяется прямо пропорционально среднему значению мощности СВЧ. Следовательно, разряд СВЧ может быть использован для измерения средней мощности. Если последовательно с разрядной трубкой в цепь источника постоянного тока включит в качестве нагрузки 6 нагрузочное сопротивление, то на этом сопротивлении...
Предыдущий патент: Способ получения спеченного антифрикционного материала, содержащего графит
Следующий патент: Способ изготовления успокоителей из порошка меди
Случайный патент: Способ тренировки люминесцентных ламп
