Индикатор режимов работы центробежного очистителя жидкости
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Индикатор режимов работы центробежного очистителя жидкости, содержащий прозрачный корпус с входным и выходным отверстиями, расположенные в нем пружину и связанный с ней подвижный чувствительный элемент, снабженный указателем, отличающийся тем, что, с целью упрощения устройства, внутренняя поверхность корпуса выполнена цилиндрической, а чувствительный элемент в виде нескольких перегородок, расположенных с образованием щелевидных проточных каналов для прохода потока жидкости, параллельных образующей цилиндрической поверхности корпуса.
Описание
Цель изобретения упрощение устройства.

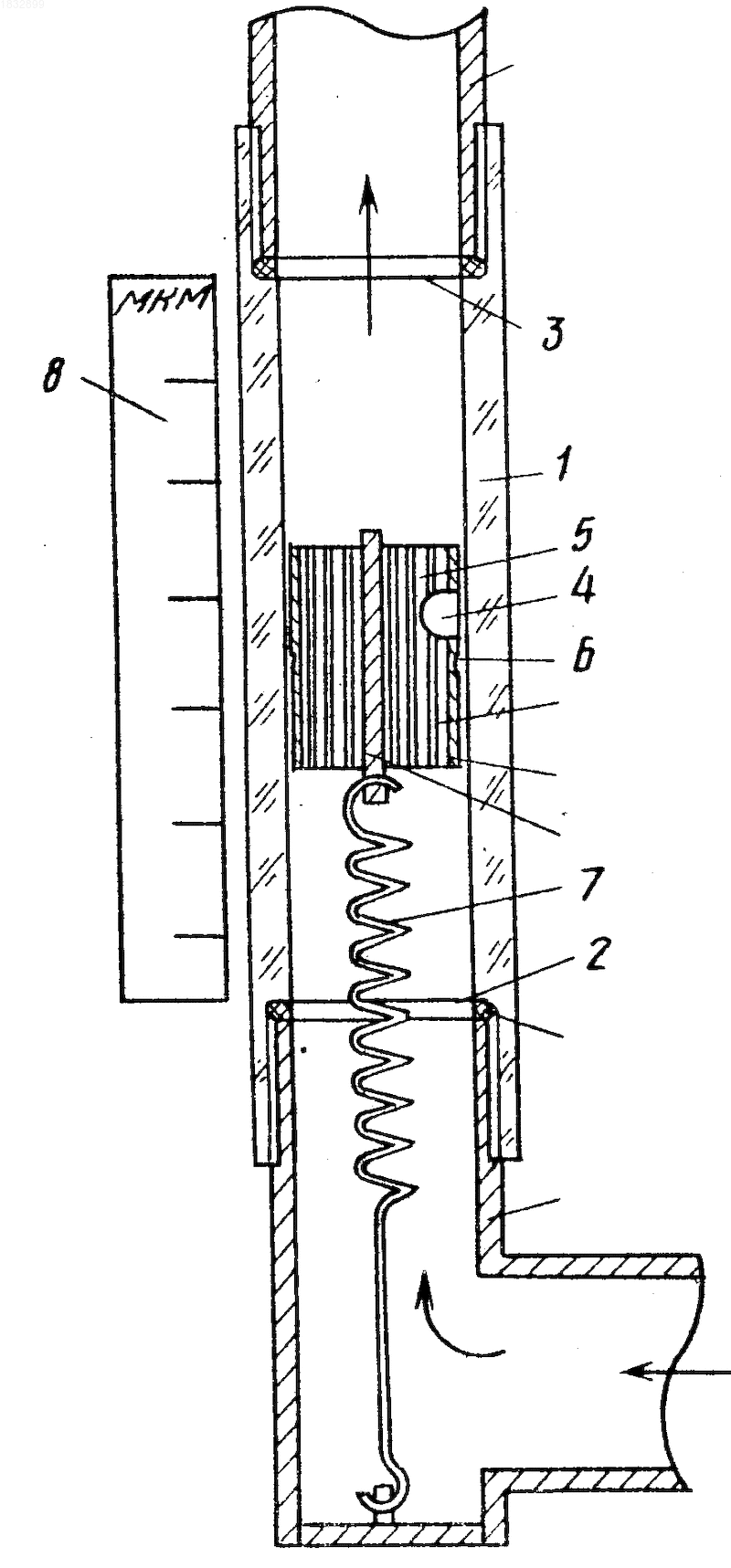

Конструкция предлагаемого индикатора поясняется чертежом.
Индикатор режимов работы центробежного очистителя жидкостей содержит прозрачный корпус 1 с входным 2 и выходным 3 отверстиями. Внутри корпуса помещен подвижный чувствительный элемент 4, выполненный в виде нескольких перегородок, образующий щелевидные каналы 5, снабженный указателем 6 в виде кольцевой проточки и соединенный с пружиной 7, закрепленной другим концом на корпусе 1. На корпусе 1 установлена шкала 8.
Индикатор работает следующим образом.
Поток жидкости от центробежного очистителя через входное отверстие 2 поступает в корпус индикатора. Проходя через щелевидные каналы 5, поток перемещает чувствительный элемент 4 от начального положения у входного отверстия к выходному отверстию 3.
Выбрав однажды оптимальный режим работы очистителя и отметив при этом положении указателя чувствительного элемента, в дальнейшем достаточно при изменении температуры жидкости поддерживать расход таким, чтобы чувствительный элемент оставался на заданном уровне.
Для жидкостей другого типа это положение чувствительного элемента также будет соответствовать оптимальному режиму работы очистителя (при одинаковом характере частиц загрязнений).
Смещение чувствительного элемента к выходному отверстию свидетельствует об ухудшении качества очистки жидкости, а к входному об улучшении. При известном характере загрязнений можно использовать шкалу 8, закрепленную на корпус индикатора или рядом с ним, проградуировав ее непосредственно в размерах частиц загрязнений, удаляемых очистителем, величина которых определяется при совмещении указателя чувствительного элемента с делениями шкалы.
При работе центробежного очистителя в постоянном режиме индикатор может использоваться как расходомер.
Использование: очистка масел и технологических жидкостей от механических загрязнений. Сущность изобретения: индикатор содержит прозрачный цилиндрический корпус с входным и выходным отверстиями и шкалой. Внутри корпуса подвижно помещен цилиндрический чувствительный элемент, содержащий щелевидные проточные каналы, параллельные цилиндрической образующей корпуса, и снабжен указателем. Корпус соединен с пружиной, противоположный конец которой закреплен на корпусе. 1 ил.
Рисунки
Заявка
4734417/10, 05.09.1989
Научно-исследовательский технологический институт
Бербер В. А, Хорошев С. В, Ходосов Н. А, Агапов С. И, Коробов Г. Г, Мозяков В. И
МПК / Метки
МПК: G01F 1/22
Метки: жидкости, индикатор, очистителя, работы, режимов, центробежного
Опубликовано: 20.12.1996
Код ссылки
<a href="https://patents.su/1-1832899-indikator-rezhimov-raboty-centrobezhnogo-ochistitelya-zhidkosti.html" target="_blank" rel="follow" title="База патентов СССР">Индикатор режимов работы центробежного очистителя жидкости</a>
