Электролизер для получения алюминия

1. Электролизер для получения алюминия, включающий анодное и катодное устройства, газосборник с поворотными крышками с кронштейнами и козырьками, опущенными в затвор с глиноземной засыпкой, установленной на катодном кожухе, и привод, отличающийся тем, что, с целью уменьшения выделения газа в рабочую зону, он снабжен раздвижным кронштейном, а кронштейны поворотных крышек шарнирно связаны с приводом и раздвижным кронштейном, причем привод и кронштейны шарнирно укреплены на анодном кожухе.
2. Электролизер по п.1, отличающийся тем, что поворотные крышки установлены под углом, равным углу естественного откоса глинозема.

Предложенное изобретение относится к алюминиевой промышленности и может быть использовано для улучшения обслуживания и санитарно-гигиенических показателей электролизеров с верхним токопроводом и самообжигающимся анодом.
Известна конструкция электролизера, включающая первичный газосборник из отдельных секций, установленных по периметру анода, глиноземную засыпку и вторичный газосборник из поворотных крышек [1] Первичный газосборник выполнен в виде глухой полости, образованной секциями и откосом глиноземной засыпки, а поворотные крышки газосборника погружены в слой засыпки.
Элементом данного устройства, как и других подобных технический решений, является корка электролита со слоем глиноземной засыпки. Известно, что этот элемент укрытия недостаточно надежен, так как образующиеся в крышке трещины и провалы способствуют выделению газа в рабочую зону, образованию "свищей" и т.д.
Известен электролизер для получения алюминия, включающий анодное и катодное устройства, газосборник с поворотными крышками с кронштейнами и козырьками, опущенными в затвор с глиноземной засыпкой, установленной на борту катодного кожуха, и привод [2]
Известный электролизер является близким к предложенному техническому решению по достигаемой цели и технической сути и выбран поэтому в качестве прототипа.
Недостатком известного устройства является то, что во время засыпки глинозема происходит полное раскрывание ванн и не обеспечивается эффективное улавливание газа. Так, при подъеме поворотных крышек газ не улавливается до тех пор, пока крышки не откроют клапаны, а к этому моменту глинозем уже ссыпан и крышки следует вернуть на место, при этом клапан снова закрывается и газ не улавливается, пока крышки не опустятся.
Целью изобретения является уменьшение выделения газа в рабочую зону.
Поставленная цель достигается тем, что предлагаемый электролизер снабжен раздвижным кронштейном, кронштейны крышек шарнирно связаны с приводом и раздвижным кронштейном, а привод и кронштейны шарнирно укреплены на анодном кожухе.

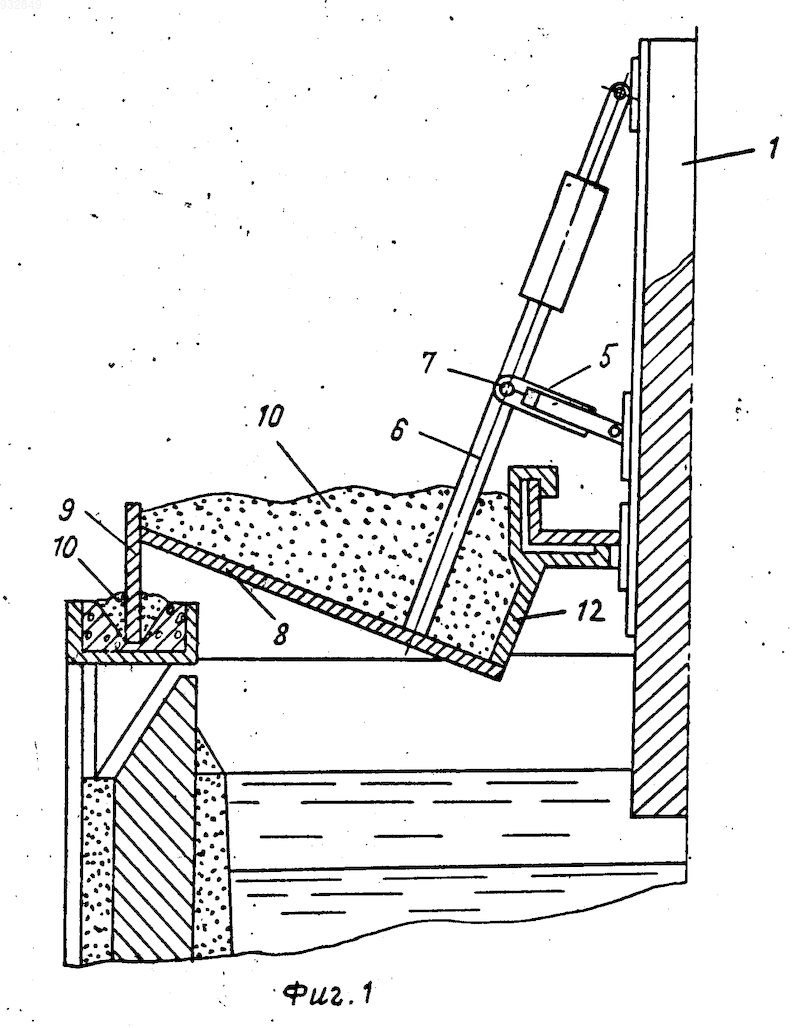

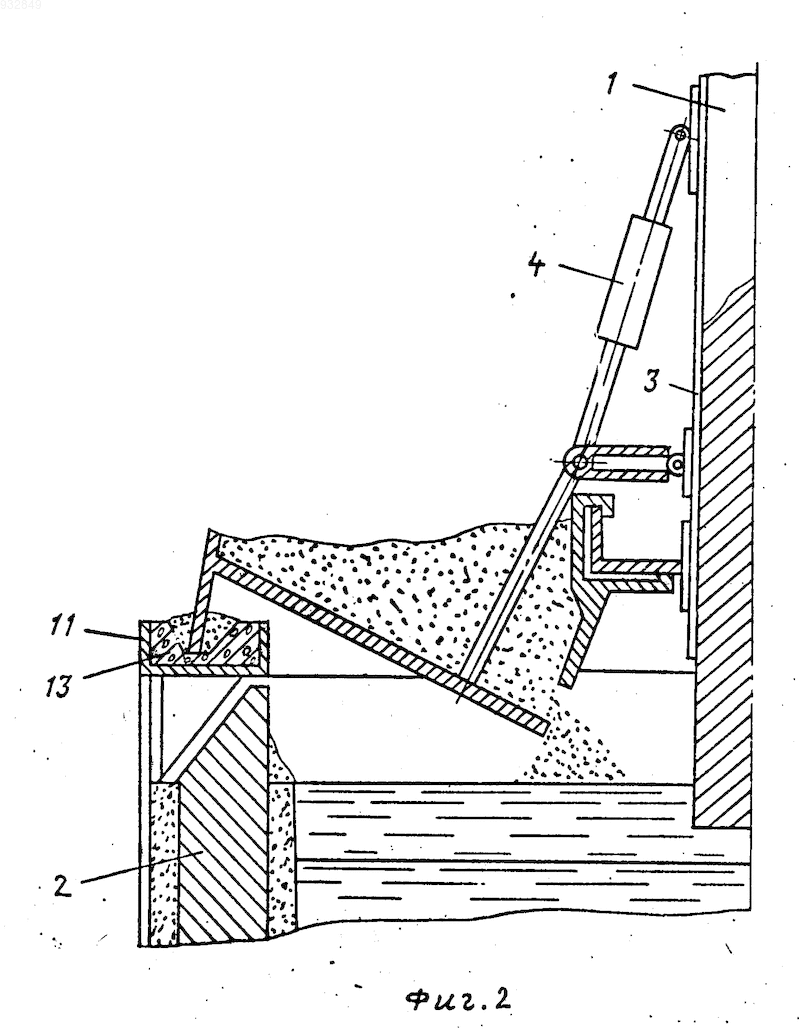

На фиг. 1 показано устройство до засыпки глинозема в ванну; на фиг.2 то же, во время засыпки.
Устройство включает анодную 1 и катодную 2 части электролизера. На анодном кожухе 3 с помощью привода возвратно-поступательного движения 4, раздвижного кронштейна 5, кронштейна 6 и шарнира 7 подвешены поворотные крышки 8, выполненные с уклоном в сторону подошвы анода и снабженные козырьками 9, погруженными в глиноземную засыпку 10 затвора 11. Внутренняя кромка поворотных крышек прижата к колоколу 12. На поверхности поворотных крышек имеется слой глиноземной засыпки, который обеспечивает герметизацию газосборника, теплоизоляцию электролита и подогрев глинозема.
Затвор 11 выполнен в форме лотка и установлен на борту катодной части 2 электролизера. Внутренняя часть затвора под глиноземной засыпкой 10 выполнена из электроизоляционного материала 13, например из бетона, для предотвращения замыкания анодной и катодной частей электролизера. Привод 4 может быть выполнен в виде пневмо- или гидроцилиндра, винтового домкрата и т.п.
Засыпку подогретого глинозема в ванну производят с помощью привода 4 опусканием внутренней кромки поворотных крышек. При этом обеспечивается поворот крышек по линии касания козырька с катодной частью. По окончании засыпки крышки устанавливают в прежнее положение. Для сохранения герметизации часть глинозема оставляют на поверхности крышек.
В случае необходимости обработки ванны, например снятия пены, поворотные крышки открывают вращением относительного шарнира 7 и устанавливают в верхнем положении с помощью, например, мостового крана или виличного погрузчика (на чертеже не показаны). Предложенный электролизер позволяет уменьшить выделения анодных газов во время засыпки глинозема в расплав, так как засыпку производят через узкую щель между колоколом и поворотными крышками, а выполнение поворотных крышек с уклоном в сторону подошвы анода под углом, равным углу естественного откоса глинозем (30-40^o), обеспечивает свободное стекание глинозема в ванну.
Электролизер для получения алюминия, включающий анодное и катодное устройства, газосборник с поворотными крышками с кронштейнами и козырьками, опущенными в затвор с глиноземной засыпкой, установленной на катодном кожухе, и привод, отличающийся тем, что, с целью уменьшения выделения газа в рабочую зону, он снабжен раздвижным кронштейном, а кронштейны поворотных крышек шарнирно связаны с приводом и раздвижным кронштейном, причем привод и кронштейны шарнирно укреплены на анодном кожухе.
2. Электролизер по п.1, отличающийся тем, что поворотные крышки установлены под углом, равным углу естественного откоса глинозема.
