Модулятор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 814263
Авторы: Алексеенко, Аруев, Мамырин
Формула
МОДУЛЯТОР, состоящий из центрального электрода, изолированного от двух боковых электродов и установленного параллельно им, и основания, отличающийся тем, что, с целью увеличения глубины модуляции энергии заряженных частиц, центральный электрод имеет Т-образную форму и прижат к основанию с помощью прижимного устройства через сплошные изоляторы, а боковые электроды имеют форму уголков и установлены непосредственно на основании.
Описание
Известна конструкция двухкамерного модулятора типа Беннета, применяющегося для модуляции энергии пучков заряженных частиц. Такой модулятор представляет собой систему из трех параллельных плоских сетчатых электродов, укрепленных на изоляторах. Крайние электроды заземлены, а на средний подается радиочастотное напряжение.
К недостаткам модулятора относится низкая эффективность модуляции, сложность сборки и регулировки межэлектродных расстояний.
Известна также конструкция трехкамерного модулятора, состоящего из центрального электрода, изолированного от двух боковых электродов и установленного параллельно им, и основания.
Эффективность модуляции трехкамерного модулятора в 1,2-1,4 раза выше, чем у модулятора Беннета, однако глубина модуляции энергии заряженных частиц недостаточно высока из-за ограничений, накладываемых на предельную амплитуду модулирующего напряжения. Эти ограничения связаны с недостаточной изоляцией центрального электрода, что вызывается наличием металлических винтов, проходящих через центральный электрод, и изолирующих шайб, из полостей которых затруднена вакуумная откачка. Во многих случаях модуляторы работают в области сильных магнитных полей и тогда требования к качеству электрической изоляции становятся весьма высокими.
Целью изобретения является увеличение глубины модуляции энергии заряженных частиц.
Цель достигается тем, что в трехкамерном модуляторе, содержащем центральный электрод, изолированный от двух боковых электродов и установленный параллельно им, и основание, центральный электрод имеет Т-образную форму и прижат к основанию с помощью прижимного устройства через сплошные изоляторы, а боковые электроды имеют форму уголков и установлены непосредственно на основании.

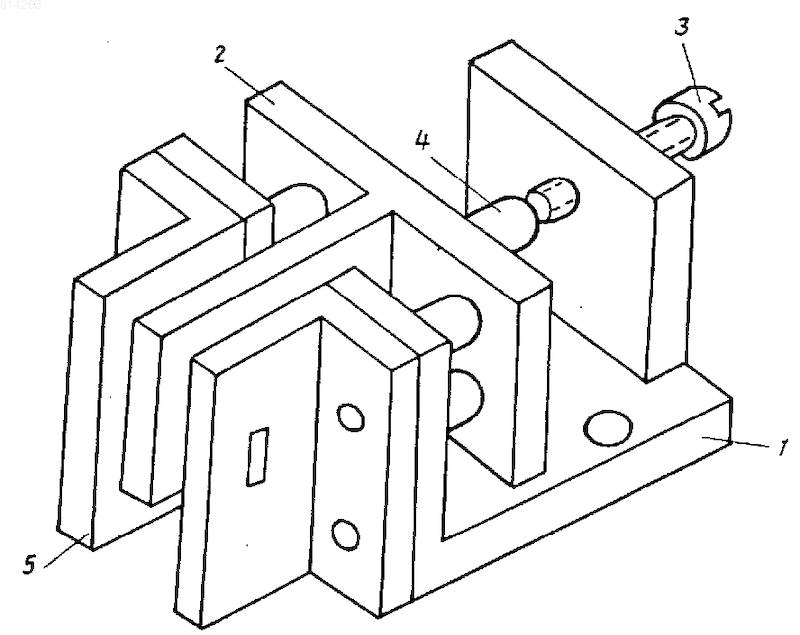

На чертеже приведен общий вид модулятора.
К основанию 1 прижат центральный электрод 2 с помощью прижимного винта 3 через сплошные изоляторы 4, а боковые электроды 5 установлены непосредственно на основании.
Модулятор работает следующим образом.
На центральный электрод подается радиочастотное напряжение, а основание и боковые электроды находятся под нулевым потенциалом. Пучок заряженных частиц проходит через щели в электродах. При соответствующе установленной частоте модулирующего напряжения энергия заряженных частиц, прошедших модулятор, оказывается промодулированной по закону, определяемому формой модулирующего напряжения.
Испытания предложенного модулятора показывают, что улучшение электрической изоляции центрального электрода позволяет при заданных габаритных размерах увеличить допустимую величину, амплитуды модулирующего напряжения, а следовательно, и глубину модуляции энергии заряженных частиц в 3 раза по сравнению с прототипом. Время сборки модулятора и регулировки межэлектродных зазоров уменьшается примерно в 10 раз. (56) Bennet W. H. J. Appl Phys. v, 21, 1950, р. 143.
Масс-спектрометр МИ9302, техническое описание и инструкция по эксплуатации, СКБ ДП АН СССР, 1975.
Рисунки
Заявка
2847156/25, 03.12.1979
Физико-технический институт им. А. Ф. Иоффе
Алексеенко С. А, Аруев Н. Н, Мамырин Б. А
МПК / Метки
МПК: H05H 7/12
Метки: модулятор
Опубликовано: 15.01.1994
