Способ получения периклаза, используемого в электротехнике
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 749049
Авторы: Мащуков, Самохвалов, Смирнова, Строителев
Формула
1. СПОСОБ ПОЛУЧЕНИЯ ПЕРИКЛАЗА, ИСПОЛЬЗУЕМОГО В ЭЛЕКТРОТЕХНИКЕ, путем плавления магнийсодержащего сырья, последующей кристаллизации расплава и его охлаждения, отличающийся тем, что, с целью улучшения электроизоляционных свойств продукта, после стадии кристаллизации периклаз подвергают закалке водой.
2. Способ по п. 1, отличающийся тем, что закалке подвергают периклаз, имеющий температуру 1100 - 2700oС.
Описание
Известен способ получения периклаза путем плавления магнийсодержащего сырья в присутствии двуокиси кремния в количестве 2-30% от веса сырья и углеродистого восстановителя в количестве 10% от веса магнезита с последующим охлаждением и помолом периклаза.
Недостатком способа являются недостаточно высокие электроизоляционные свойства продукта из-за наличия в нем примеси металлов и неравномерности охлаждения.
Наиболее близким к описываемому способу по технической сущности и достигаемому результату является способ получения периклаза, используемого в электротехнике, из магнийсодержащего сырья путем плавления в присутствии углеродистого восстановителя с последующим охлаждением, помолом и термообработкой продукта в окислительной среде при температуре 1100-1800оС.
Однако продукт, получаемый данным способом, обладает недостаточно высокими электроизоляционными свойствами (




Целью изобретения является улучшение электроизоляционных свойств продукта.
Поставленная цель достигается описываемым способом получения периклаза путем плавления магнийсодержащего сырья, последующей кристаллизации расплава, охлаждения его и закалки в воде периклаза, имеющего температуру 1100-2700оС.
Отличие предложенного способа от известного состоит в том, что после стадии кристаллизации расплава проводят закалку водой периклаза, имеющего температуру 1100-2700оС.
Технология способа заключается в следующем. Плавление магнийсодержащего сырья осуществляют известным способом в дуговой электрической печи. После завершения процесса кристаллизации полученный продукт в виде блока или порошка нагревают до температуры 1100-2700оС и затем погружают в воду. Закаленный периклаз сушат при температуре 100-1000оС. Закалка периклаза, имеющего температуру 1100-2700оС, резко увеличивает число дефектов кристаллической структуры. При использовании периклаза в качестве изолятора при температурах ниже температуры закалки дефекты структуры рассеивают носители тока и тем самым увеличивают его электрическое сопротивление.
П р и м е р 1. Выплавку электротехнического периклаза производят в дуговой электрической печи с использованием в качестве магнийсодержащего сырья магнезита. После завершения кристаллизации, охлаждения, разделки выплавленного блока и измельчения порошковый периклаз нагревают в трубчатой электропечи до температуры 1400оС и через донное отверстие печи высыпают в воду. Закаленный периклаз сушат при температуре 100-1000оС.
П р и м е р 2. Способ осуществляют по примеру 1 до получения кускового продукта с линейными размерами 5-20 см. Кусковой периклаз нагревают до температуры 1400оС в камерной электропечи и затем погружают в воду.

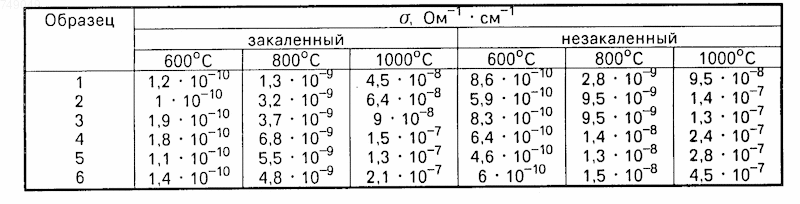

Данный способ позволяет получать периклаз с высокими электроизоляционными свойствами. Исследовано влияние закалки порошкового и кускового периклаза на его электропроводность. Закалку проводили по примерам 1 и 2. Незакаленный периклаз нагревали, как и закаленный до температуры 1400оС, а затем в течение 14 ч охлаждали в печи. Результаты приведены в таблице.
Как видно из таблицы, электропроводность закаленного как кускового (образцы 1-3), так и порошкового (образцы 4-6) периклаза в несколько раз меньше, чем незакаленного. Кроме улучшения электроизоля- ционных свойств продукта способ позволяет интенсифицировать процесс за счет сокращения времени на охлаждение периклаза.
1. СПОСОБ ПОЛУЧЕНИЯ ПЕРИКЛАЗА, ИСПОЛЬЗУЕМОГО В ЭЛЕКТРОТЕХНИКЕ, путем плавления магнийсодержащего сырья, последующей кристаллизации расплава и его охлаждения, отличающийся тем, что, с целью улучшения электроизоляционных свойств продукта, после стадии кристаллизации периклаз подвергают закалке водой.
2. Способ по п. 1, отличающийся тем, что закалке подвергают периклаз, имеющий температуру 1100 - 2700oС.
Рисунки
Заявка
2699721/26, 19.12.1978
Томский государственный университет им. В. В. Куйбышева
Самохвалов М. А, Строителев А. Д, Смирнова Р. И, Мащуков Н. Д
МПК / Метки
МПК: C01F 5/06
Метки: используемого, периклаза, электротехнике
Опубликовано: 27.01.1996
Код ссылки
<a href="https://patents.su/0-749049-sposob-polucheniya-periklaza-ispolzuemogo-v-ehlektrotekhnike.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения периклаза, используемого в электротехнике</a>
Предыдущий патент: Парогенератор
Следующий патент: Устройство управления расходом жидкости
Случайный патент: 153375
