Устройство для ограничения параметров движения самолета

Номер патента: 601892

Авторы: Живетин, Островский, Солдаткин, Ференец

Формула

УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ ПАРАМЕТРОВ ДВИЖЕНИЯ САМОЛЕТА, содержащее датчики углов атаки, расположенные в каждом крыле самолета, задатчик критического угла атаки, блок формирования команд, включающий вычитающий элемент и последовательно соединенные схему сравнения и усилительно-преобразующее устройство, причем выходы датчиков углов атаки подключены к входам схемы сравнения и входам вычитающего элемента, и выход задатчика критического угла атаки соединен с входом схемы сравнения, отличающееся тем, что, с целью увеличения маневренности самолета с одновременным предотвращением входа самолета в штопор, в него введен датчик угла скольжения, и блок формирования команд содержит сумматор и логическое устройство, включенное между схемой сравнения и усилительно-преобразующим устройством, другие входы логического устройства соединены с выходами датчика угла скольжения, сумматор вычитающего элемента, задатчика критического угла атаки, входы сумматора подключены к выходам датчиков угла атаки.

Описание

Изобретение относится к системам управления самолетом.
Известно устройство для ограничения параметров движения самолета, содержащее датчики углов атаки, расположенные в каждом крыле самолета, задатчик критического угла атаки, блок формирования команд, включающий вычитающий элемент, и последовательно соединенные схему сравнения и усилительно-преобразующее устройство, причем выходы датчиков угла атаки подключены к входам схемы сравнения и входам вычитающего элемента, и выход задатчика критического угла атаки соединен с входом схемы сравнения.
Известно также устройство для предотвращения выхода самолета на критический угол атаки, содержащее датчик угла атаки, датчик угловой скорости рыскания, задатчики критического угла атаки и критической угловой скорости рыскания, блок сравнения и блок формирования команд на отклонение органов управления самолетом.
Однако эти устройства не обеспечивают полного использования маневренных свойств самолета и могут допустить зарождение штопора самолета.
Цель изобретения - увеличение возможности более полного использования маневренных свойств самолета с одновременным предотвращением входа самолета в штопор.
Это достигается тем, что в устройство введен датчик угла скольжения, и блок формирования команд содержит сумматор и логическое устройство, включенное между схемой сравнения и усилительно-преобразующим устройством, другие входы логического устройства соединены с выходами датчика угла скольжения, сумматора вычитающего элемента, задатчика критического угла атаки, входы сумматора подключены к выходам датчиков углов атаки.

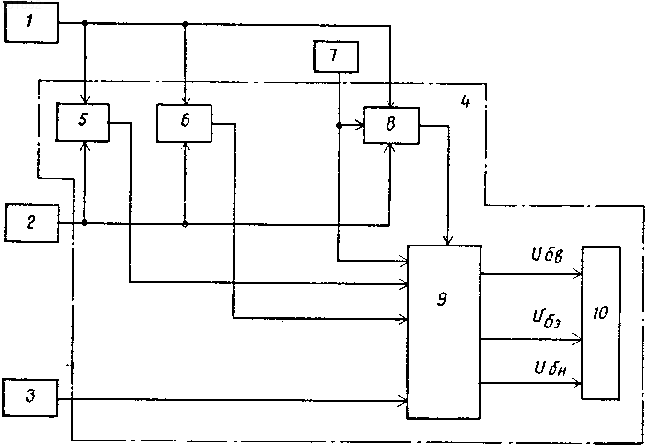

На чертеже представлена блок-схема предлагаемого устройства.
Схема содержит датчики 1,2 углов атаки, расположенные в каждом крыле самолета, датчик 3 угла скольжения, блок 4 формирования команд, сумматор 5, вычитающий элемент 6, задатчик 7 критического угла атаки, схему 8 сравнения, логическое устройство 9, усилительно-преобразующее устройство 10, сигналы на отключение руля высоты U в, руля направления U н, элеронов U э.
Выходы датчиков 1,2 угла атаки подключены к входам сумматора 5, вычитающего элемента 6, схемы 8 сравнения, входы логического устройства 9 подключены к выходам сумматора 5, вычитающего элемента 6, задатчика 7, схемы 8 сравнения, датчика 3 угла скольжения, входы усилительно-преобразующего устройства 10 соединены с выходами логического устройства 9, выход задатчика 7 соединен с входом схемы 8 сравнения.
Устройство работает следующим образом.
Сумматор 5 формирует сигнал, пропорциональный значению угла атаки при отсутствии скольжения и при нулевой скорости крена самолета, в соответствии с зависимостью
=0, x=0= ( I+ II) , (1) где - угол атаки самолета;
I - сигнал датчика угла атаки, расположенного на одном крыле;
II - сигнал датчика угла атаки, расположенном на другом крыле;
- угол скольжения;
x - скорость крена самолета.
Вычитающий элемент 6 формирует сигнал, пропорциональный приращению угла атаки за счет наличия угла скольжения и скорости крена, в соответствии с зависимостью
, x= ( I+ II) , (2)
Логическое устройство 9 формирует сигнал приращения угла атаки только за счет угловой скорости крена в соответствии с зависимостью
x= , x- , (3) где - сигнал датчика 3 угла скольжения, пропорциональный приращению угла атаки только за счет наличия угла скольжения и получаемый путем соответствующего масштабирования сигнала с датчика угла скольжения.
При совпадении сигнала критического угла атаки, задаваемого задатчиком 7, с сигналом любого из датчиков 1 или 2 угла атаки схема 8 сравнения выдает сигнал в логическое устройство 9. При поступлении этого сигнала (что указывает на наличие предельного режима полета по углу атаки) в логическом устройстве 9 происходит последовательное сравнение выходного сигнала сумматора 5 с сигналом задатчика 7 и сигнала x с сигналом датчика 3 угла скольжения.
При совпадении сигнала =0, x=0 с сигналом задатчика 7 формируется команда на отключение только руля высоты U в. При их несовпадении и в случае, когда > x , формируется команда на отклонение только руля направления U н, а в случае, когда < x , формируется сигнал на отклонение только элеронов U э, когда = x , то формируются сигналы на отклонение рулей направления и элеронов (U н и U э). Усилительно-преобразующее устройство преобразует эти сигналы и выдает команды на отклонение управляющих органов самолета.

Рисунки

Заявка

2397470/23, 23.08.1976

Казанский авиационный институт им. А. Н. Туполева

Ференец В. А, Живетин В. Б, Солдаткин В. М, Островский М. Я

МПК / Метки

МПК: B64C 13/18

Метки: движения, ограничения, параметров, самолета

Опубликовано: 30.01.1994
