Орнитоптер фетисова
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 304185
Автор: Фетисов
Формула
Орнитоптер, содержащий подвижные крылья, механизм движения крыльев, двигатель и шасси, отличающийся тем, что, с целью улучшения летных качеств орнитоптера, механизм передачи движения от рукояток пилота к крыльям выполнен в виде двух раздельных для правого и левого крыльев следящих систем, например, гидравлического типа, снабженных устройствами передачи усилий, воспринимаемых крыльями, на рукоятки управления следящими системами.
Описание
Известны орнитоптеры, содержащие подвижные крылья, механизм движения крыльев, двигатель и шасси.
Недостатком известных орнитоптеров является отсутствие передачи через рукоятки управления на руки пилота информации о нагрузках, положении крыльев.
С целью улучшения летних качеств орнитоптера в предлагаемом орнитоптере механизм передачи движения от рукояток пилота к крыльям выполнен в виде двух раздельных для правого и левого крыльев следящих систем, например, гидравлического типа, снабженных устройствами передачи усилий, воспринимаемых крыльями, на рукоятки управления следящими системами.

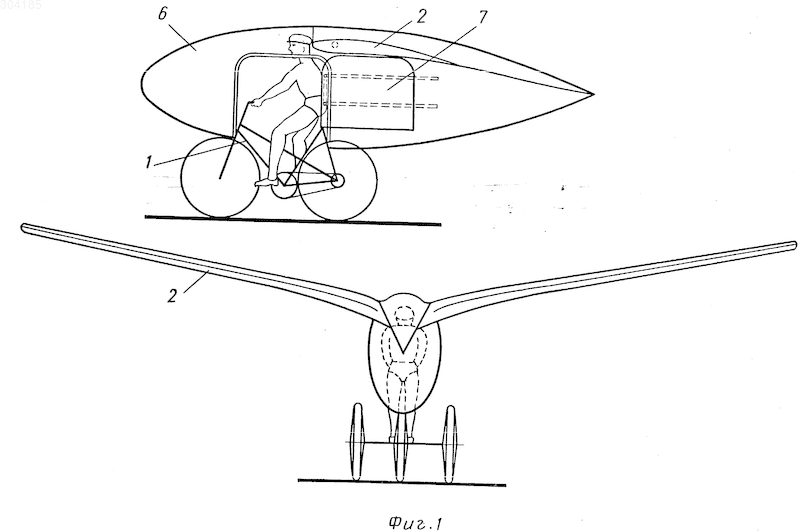

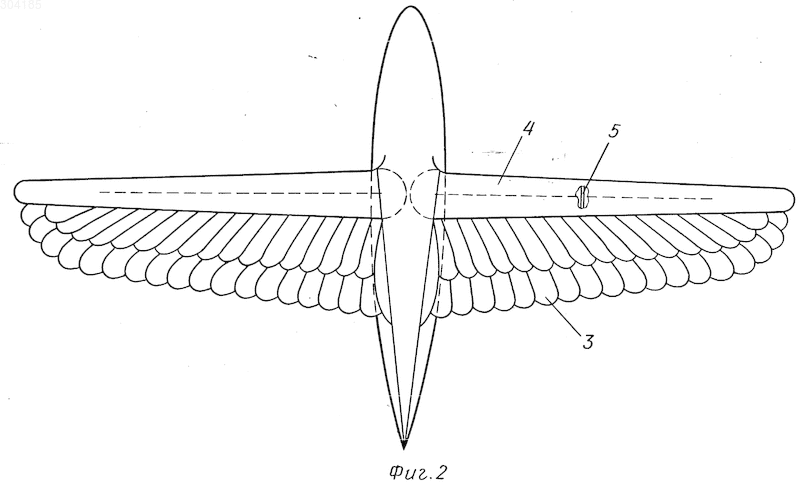

На фиг. 1 показан предлагаемый орнитоптер, вид сбоку и вид сзади; на фиг. 2 - то же, вид сверху; на фиг. 3 - схема механизма движения крыльев.
Предлагаемый орнитоптер Фетисова состоит из трехколесного велосипедного шасси 1, подвижных крыльев 2 с перьями 3 и обтекателями 4, прикрывающими силовые элементы 5 крыльев. В фюзеляже 6, прикрепленном к шасси, смонтирован механизм 7 движения крыльев.

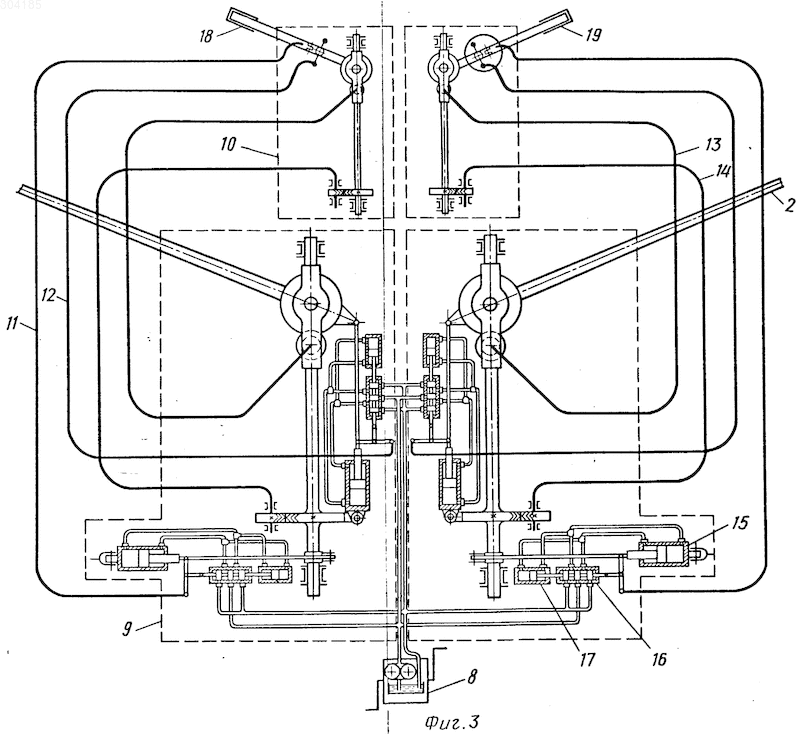

Механизм движения крыльев (см. фиг. 3) может быть выполнен механическим или гидравлическим и разделен на механизмы мах-взмаха правого и левого крыла, каждый из которых включает следящие системы горизонтального и вертикального перемещения крыла, связанные с педальным устройством 8 шасси.
Привод 9 механизма движения крыльев связан с управляющим устройством 10 посредством прямых 11 и 12 и обратных 13 и 14 связей горизонтального и вертикального перемещений крыльев.
Вертикальное перемещение крыльев осуществлено от передаточного механизма 15, выполненного, например, в виде гидроцилиндра и золотника 16, а обратная связь обеспечена нагрузным устройством 17 автомата мускульного ощущения.
Управление полетом осуществляется посредством рукояток 18, приложенные мускульные усилия к которым вызывают излом в шарнирах 19 прямой связи. При отсутствии силового воздействия пилота на рукоятки отсутствуют сигналы рассогласования, отрабатываемые соответствующим крылом.
Продольная устойчивость орнитоптера обеспечивает горизонтальным перемещением крыльев, а поперечная - ассиметрией в работе крыльев при их перемещении.
Предлагаемое устройство обеспечивает улучшение летных качеств орнитоптера за счет передачи через рукоятки управления на руки пилота информации о нагрузках, положении и движении крыльев.
Орнитоптер, содержащий подвижные крылья, механизм движения крыльев, двигатель и шасси, отличающийся тем, что, с целью улучшения летных качеств орнитоптера, механизм передачи движения от рукояток пилота к крыльям выполнен в виде двух раздельных для правого и левого крыльев следящих систем, например, гидравлического типа, снабженных устройствами передачи усилий, воспринимаемых крыльями, на рукоятки управления следящими системами.
