Опора шасси летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ОПОРА ШАССИ ЛЕТАТЕЛЬНОГО АППАРАТА по авт.св. N 1711431, отличающаяся тем, что, с целью повышения надежности, относительное расположение горизонтальных осей вращения шарниров опоры шасси удовлетворяет условию A + D
B + C, где A - расстояние между горизонтальной осью вращения шарнира, соединяющего опору шасси с фюзеляжем, и горизонтальной осью вращения шарнира, соединяющего верхнее звено подкоса с фюзеляжем; B - расстояние между горизонтальной осью вращения шарнира, соединяющего опору шасси с фюзеляжем, и горизонтальной осью вращения шарнира, соединяющего опору шасси с нижним звеном подкоса; C - расстояние между горизонтальной осью вращения шарнира, соединяющего опору шасси с нижним звеном подкоса, и горизонтальной осью вращения шарнира, соединяющего верхнее и нижнее звенья подкоса; D - расстояние между горизонтальной осью вращения шарнира, соединяющего верхнее звено подкоса с фюзеляжем, и горизонтальной осью вращения шарнира, соединяющего верхнее и нижнее звенья подкоса.
Описание
Известное техническое решение не обеспечивает надежную фиксацию амортизационной стойки в убранном и выпущенном положениях.
Целью изобретения является повышение надежности.
Цель изобретения достигается тем, что относительное расположение горизонтальных осей вращения шарниров опоры шасси удовлетворяет условию
A + D
B + C, где A расстояние между горизонтальной осью вращения шарнира, соединяющего опору шасси с фюзеляжем, и горизонтальной осью вращения шарнира, соединяющего верхнее звено подкоса с фюзеляжем;В расстояние между горизонтальной осью вращения шарнира, соединяющего опору шасси с фюзеляжем, и горизонтальной осью вращения шарнира, соединяющего опору шасси с нижним звеном подкоса;
С расстояние между горизонтальной осью вращения шарнира, соединяющего опору шасси с нижним звеном подкоса, и горизонтальной осью вращения шарнира, соединяющего верхнее и нижнее звенья подкоса;
D расстояние между горизонтальной осью вращения шарнира, соединяющего верхнее звено подкоса с фюзеляжем, и горизонтальной осью вращения шарнира, соединяющего верхнее и нижнее звенья подкоса.

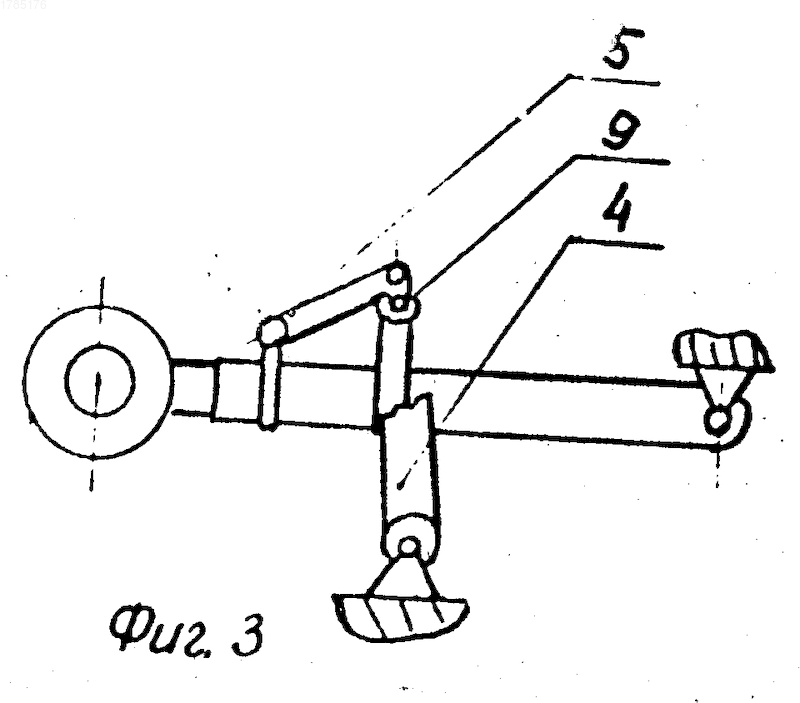

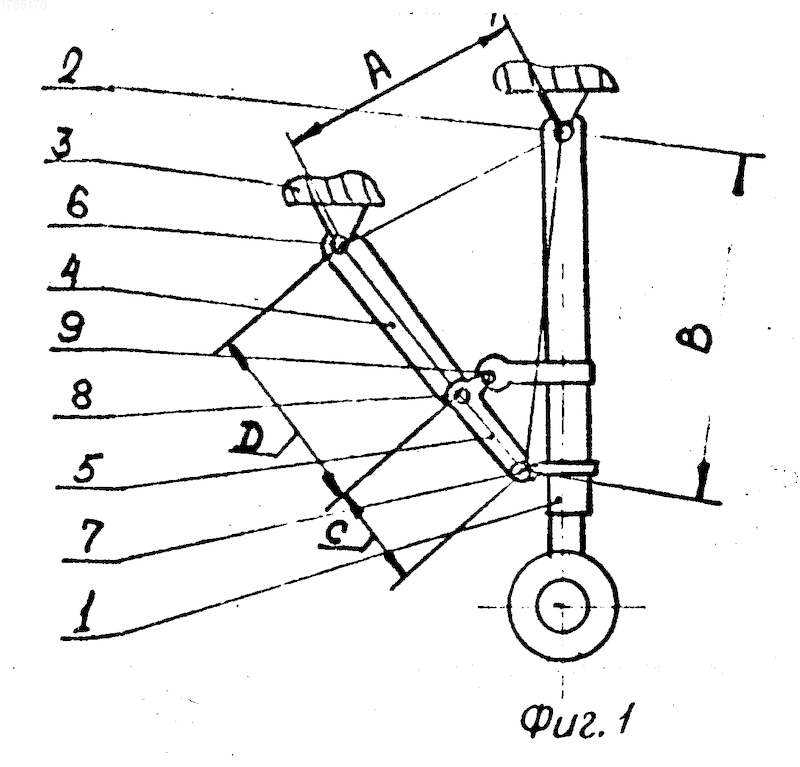

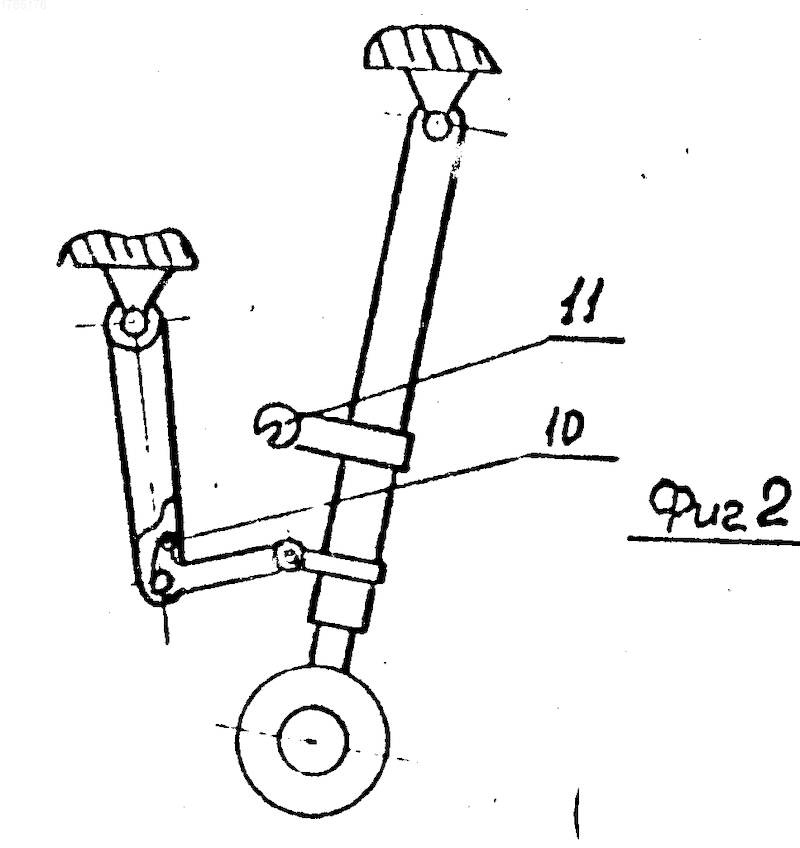

На фиг. 1 изображена опора шасси в выпущенном положении; на фиг. 2 в промежуточном положении; на фиг. 3 в убранном положении;
Опора шасси летательного аппарата содержит амортизационную стойку 1 с приводом уборки-выпуска (на чертежах не показан), закрепленную при помощи шарнира 2 на фюзеляже 3, складывающийся подкос, состоящий из верхнего 4 и нижнего 5 звеньев, смонтированных с возможностью поворота в вертикальной плоскости. Свободный конец верхнего звена 4 соединен при помощи шарнира 6 с фюзеляжем, а свободный конец нижнего звена 5 соединен при помощи шарнира 7 со стойкой 1. Шарнир 8 соединяет верхнее звено 4 и нижнее звено 5. Опора шасси содержит механизм 9 фиксации убранного и выпущенного положений стойки 1, включающий петлю 10 и крюк 11.
Устройство работает следующим образом.
При уборке размыкаются крюк 11 и петля 10, подламывается складывающийся подкос, привод уборки-выпуска поворачивает стойку 1 вокруг шарнира 2. При достижении стойкой 1 убранного положения входят в зацепление крюк 11 и петля 10. При выпуске шасси размыкаются крюк 11 и петля 10, опора шасси под действием собственного веса и силового привода поворачивается вокруг шарнира 2, при достижении выпущенного положения складывающийся подкос распрямляется, входят в зацепление крюк 11 и петля 10.
Изобретение относится к авиационной технике, а именно к посадочным устройствам летательных аппаратов. Целью изобретения является повышение надежности. Опора шасси летательного аппарата содержит амортизационную стойку 1 с приводом уборки-выпуска, закрепленную шарниром 2 на фюзеляже 3, складывающийся подкос, состоящий из верхнего звена 4 и нижнего звена 5, смонтированных с возможностью поворота в вертикальной плоскости. Свободный конец верхнего звена 4 соединен при помощи шарнира 6 с фюзеляжем 3, а свободный конец нижнего звена 5 соединен при помощи шарнира 7 со стойкой 1. Шарнир 8 соединяет верхнее звено 4 и нижнее звено 5. Опора шасси содержит механизм 9 фиксации убранного и выпущенного положения стойки 1, включающий петлю и крюк. 3 ил.
