Сплав на основе титана

Номер патента: 1164961

Опубликовано: 15.01.1993

Авторы: Зиборов, Овчаренко, Сизова, Фадин

МПК: B22F 3/16, C22C 29/00

Метки: карбида, металлической, основе, связкой, сплава, твердого, титана

...с сажей (марки ПИ) в течение 48 ч, После сушки в вакууме 1 ц при 90 С смесь состава Тд + 18 мас.Ф С (соответствует составу карбида ТС) прессовали в стальной цилиндрической. пресс-фор- .40 ме диаметром 60 мм до относительной плотности 0,6, Полученную заготовку помещали в стальной, реактор, располо-. женный в основании пресс-Формы, подводили к ней вольфрамовую спираль, 45 пространство между основанием, боковыми стенками реактора, пуансоном пресс-Формы и заготовкой засыпали кварцевым песком. Воспламенение заготовки проводили подачей напряжения 40 - 60 В при токе 25 - 30 А на вольфрамовую спираль в течение 2 - 5 с. В момент оконцания горения, который фиксировали расположенной на противо" положной от .спираЛи стороне заготов" ки...

Номер патента: 1695696

Опубликовано: 30.11.1994

Автор: Хорев

МПК: C22C 14/00

Метки: основе, сплав, титана

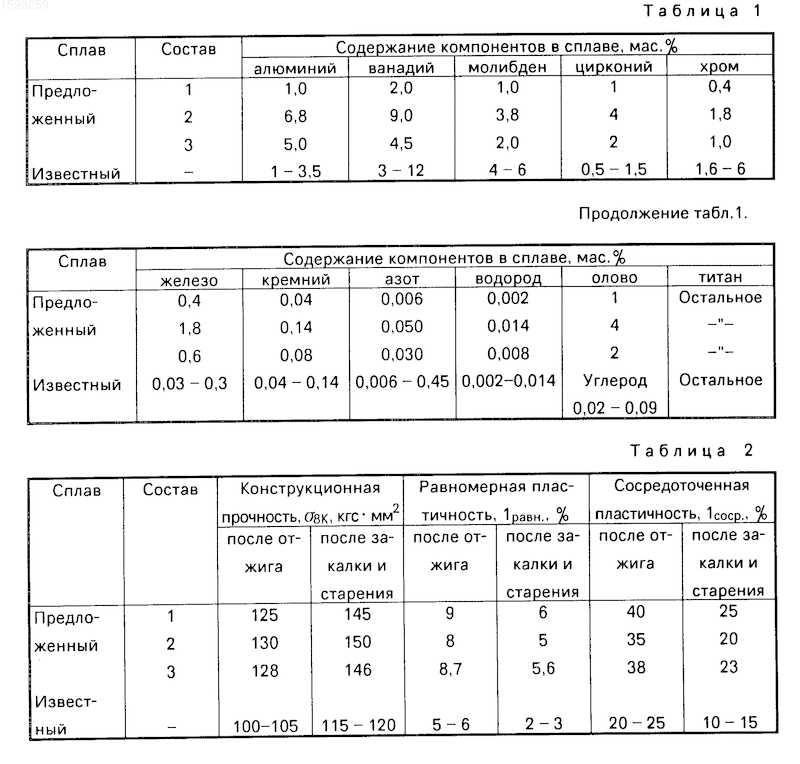

СПЛАВ НА ОСНОВЕ ТИТАНА, содержащий алюминий, молибден, ванадий, хром, железо, цирконий, вольфрам, медь, никель, отличающийся тем, что, с целью повышения механических свойств при низких температурах, он содержит компоненты в следующем соотношении, мас.%:Алюминий 4 - 6,5Молибден 1,5 - 2,5Ванадий 4 - 5Хром 0,8 - 1,4Железо 0,4 - 1,2Цирконий 0,02 - 0,3Вольфрам 0,01 - 0,3Медь 0,003 - 0,1Никель 0,003 - 0,1Титан Остальное

Номер патента: 534518

Опубликовано: 05.11.1976

Авторы: Береснев, Булычев, Гавзе, Коростелев, Легкодух, Пегушина, Прибылова, Чернышев

МПК: C22F 1/18

Метки: основе, сплавов, термомеханической, титана

...температуре значительные степени обжатия (10-50%), недостижимые другими способами ппастической деформации. Ппастическая деформациятитановых сплавов критического состава,закаленных из ( о(. +) области, в условиях гидроэкструзии приводит к образованиюв структуре механически нестабильнойфазы, Появление механически нестабильнойЯ -фазы приводит при последующем старении к сокрашению времени и более равномерному протеканию процесса распада в гидро534518 4Предел текучести, кг/ммкОтносительное удлинение, %Относительное сужение, % 147 10,3 46,2 Составитель С, НиколаеваРедактор О. Филиппова ТехредА. ДемьяноваКорректорВ. Куприянов Заказ 55,20/246 Тираж 764 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и...

Номер патента: 549492

Опубликовано: 05.03.1977

Авторы: Никаноров, Шумейко

МПК: C22C 14/00

Метки: основе, сплав, титана

...предел прочности 158 - 160 кгс/лглР при относительном удлинении 4,0 - 5,5%,Было выплавлено два следующих состава, вес. %: сплава зкая прочность. овышение прочтения ная цель достигается тем, ащий молибден, ванадий, полнительно вводят медь дующем соотношении ком то в ром, цир- нен 30 МолибденВанадийХромАлюминий 3,9 б,2 9,0 3,0 Этот сплавстарения 45ойства:Предел прпруткаОтносителудлинен НедостатотЦель изоности.Поставленсплав, содержалюминий, доконий при слетов, вес.%: Моли Ванад Хром Алим Медь Цирко Титан 3,5 - 4,5 5,5 - 7,0 8,5 - 9,5 2,5 - 3,50,5 в 1,0 0,5 в 1,0 Остальное, ,р МФ фа Мс Р-ла0,9 0,6 1,0 0,7 Остальное После закалки с 800 С и старения при 450 С сплавы имели следующие механические свойства. МедьЦирконийТитан Свойства Предел...

Номер патента: 489799

Опубликовано: 30.10.1975

Авторы: Кащук, Магницкий, Подпалкин, Светлов

МПК: C22C 15/00

Метки: основе, сплав, титана

...6,2 Самарий 0,25 Титан Остальное 10,8 84,0 78,0 78, 0 10,6 Алюминий о,9Самарий 0,12Титан Остально 83,5 осуаарстееннык комнте; Совета Мннистров СССР по делам изобретенийи открытий ения механических своиств и в состав сплава самарий ы в следующем соотноше 4,3 -0,005 -Осталеханическпе свойствного сплавов без тведены в таблице.489799 Предмет изобретения 4,3 - 6,20,005 - 0,25Остальное Составитель С, Николаева Текред Е. Подурушина Корректор А. Степанова Редактор Е, Шепелева Заказ 91/2 Изд. Ие 1967 Тираж 740 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Повышение механических свойств сплава при введении самария объясняется...
