Способ настройки градиентометра
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1593420
Автор: Самарский
Формула
СПОСОБ НАСТРОЙКИ ГРАДИЕНТОМЕТРА, заключающийся в измерении выходного сигнала при регулярных наклонах и поворотах его в пространстве и фиксации минимума выходного сигнала, отличающийся тем, что, с целью повышения достоверности измерений путем устранения влияния неоднородности геомагнитного поля, вращают градиентометр вокруг своей оси в вертикальной плоскости на 180o, повторяют наклоны и повороты градиентометра до получения минимальной изменяющейся части выходного сигнала.
Описание
Цель изобретения - повышение достоверности астатичности градиентометра путем исключения влияния неоднородности геомагнитного поля.

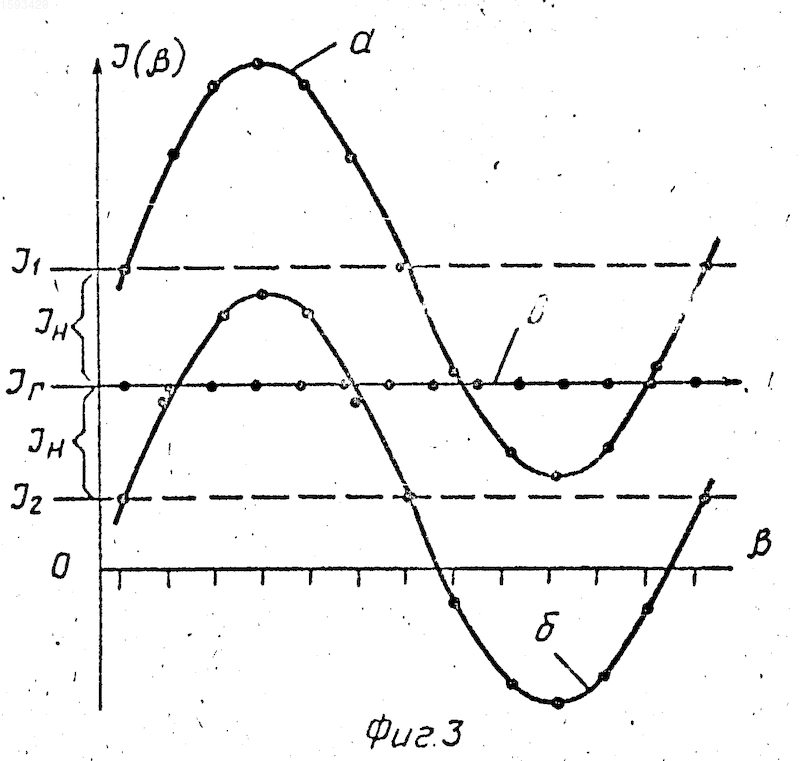

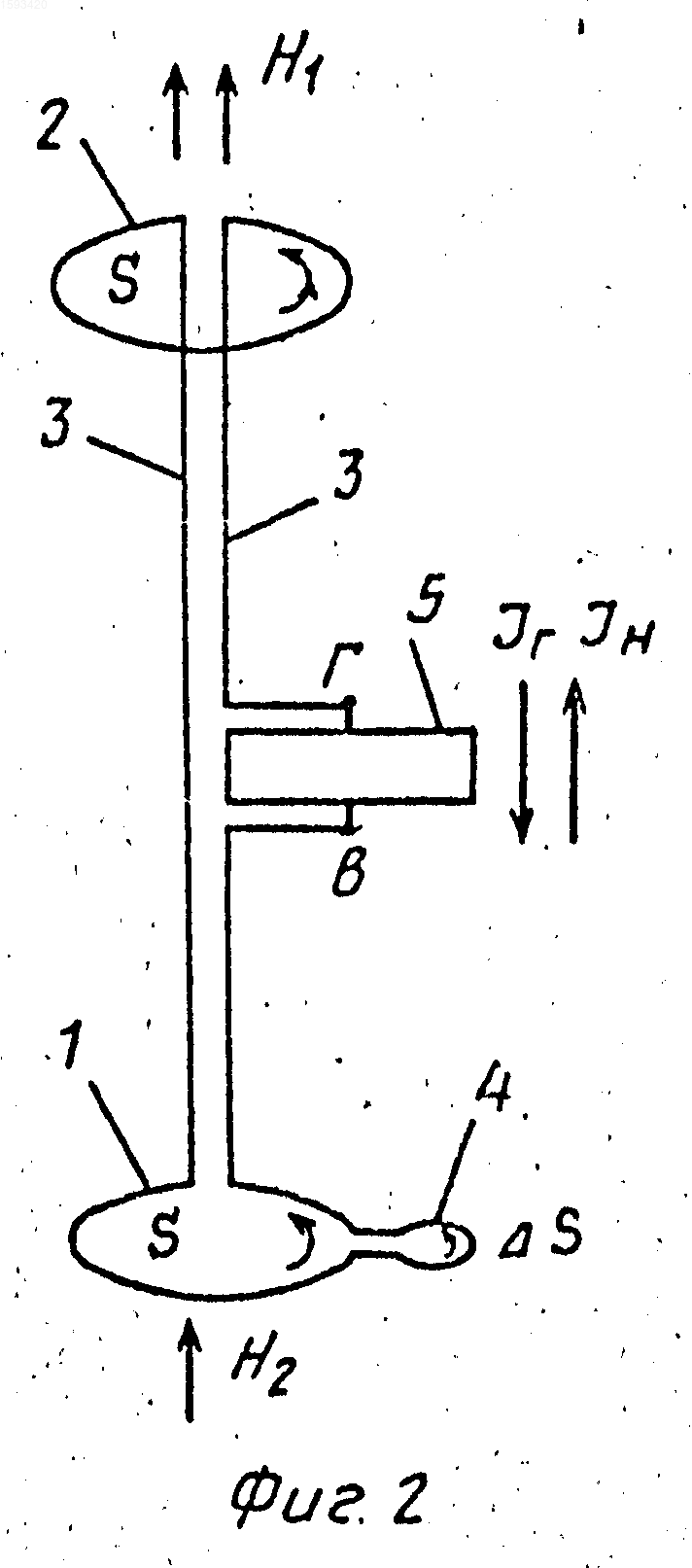

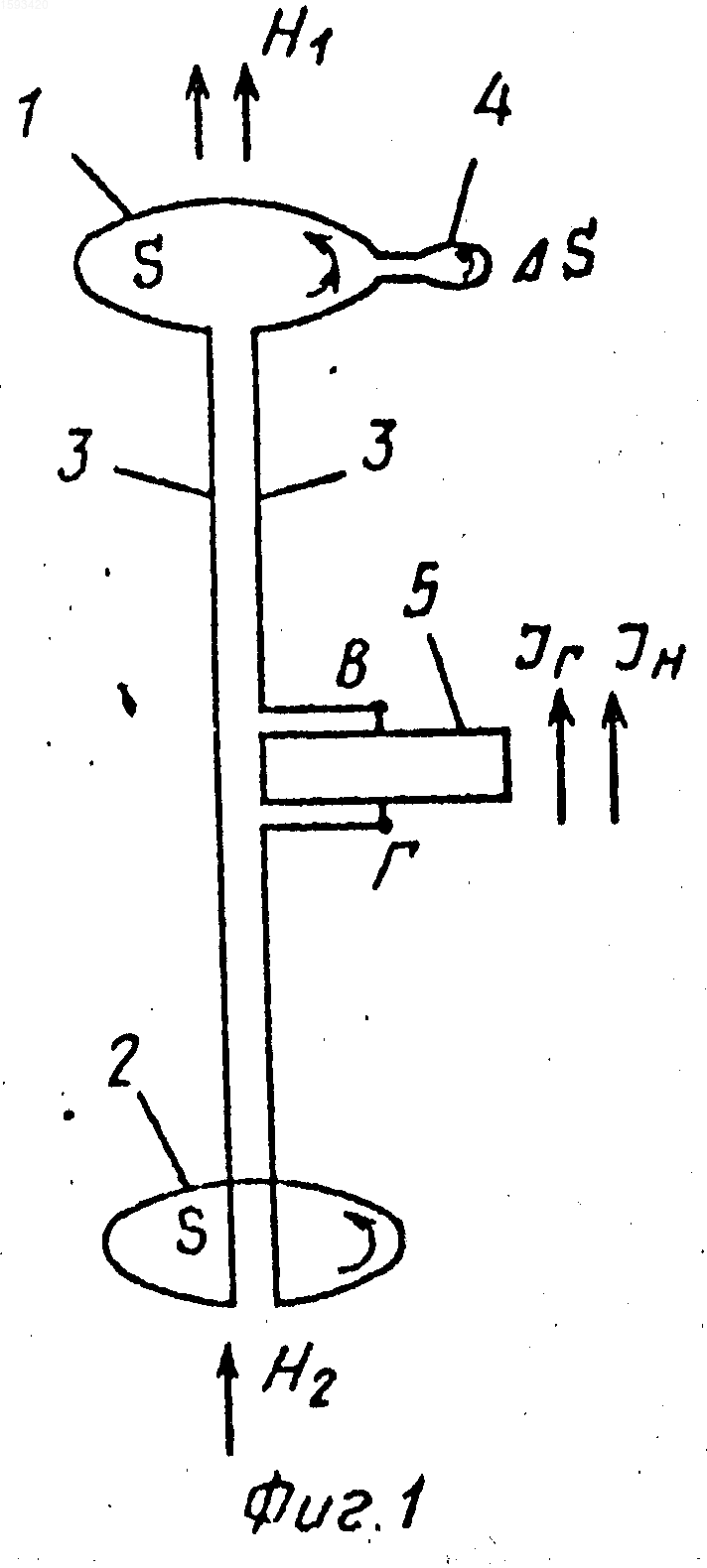

На фиг. 1 представлена электрическая схема градиентометра; на фиг.2 - электрическая схема градиентометра после его разворота в вертикальной плоскости (нижний и верхний витки поменялись местами); на фиг.3 - графики экспериментальных зависимостей выходного сигнала градиентометра, возникающих при его эволюциях в геомагнитном поле.
Схема градиентометра состоит из идеального градиентометра, который содержит два идеально одинаковых и идеально параллельных витка 1 и 2 площадью S, соединенных двухпроводной свивкой 3, а также витка магнитометра 4 площадью
S, включенного в виток 1. В цели градиентометра между витками 1 и 2 включен сквид 5.Сущность способа заключается в следующем.
Исследуемый градиентометр размещают на подвижном основании в геомагнитном поле напряженностью Н. Однако в силу наличия неоднородности геомагнитного поля напряженность у верхнего витка 1 составит Н1, у нижнего витка 2 - Н2. Далее по известной методике снимается зависимость выходного сигнала градиентометра при следующих эволюциях. Производят наклоны градиентометра на неизменный угол
, например до 20о, с возвратом в исходное положение, после чего поворачивают градиентометр вокруг оси на некоторый угол
, например 30о, и снова производят его наклон на угол . Чередуя наклоны и дискретные повороты до величины полного поворота, зависимость I( ) строится по 12 измерениям выходного сигнала, возникающего при наклоне градиентометра в каждой точке остановки (фиг.3, кривая а). Наличие выходного сигнала градиентометра, находящегося в исходном состоянии (фиг.1), обусловлено составляющими I1 = Iг + Iн = S(H1 - H2) + H1 S, где Iг - выходной сигнал, связанный с наличием неоднородности геомагнитного поля, регистрируемый идеальным градиентометром; Iн - выходной сигнал, связанный с наличием однородного геомагнитного поля, регистрируемый витком магнитометра.Изобретение относится к устройствам магнитометрической техники и может быть использовано для повышения степени астатичности сверхпроводникового измерительного преобразователя градиента магнитной индукции. Целью изобретения является повышение достоверности астатичности градиентометра, что достигается путем исключения влияния неоднородности геомагнитного поля. Градиентометр содержит два одинаковых и параллельных витка 1 и 2, имеющих площадь S, соединенных двухпроводной свивкой 3, а также виток магнитометра 4 площадью
S , который включен в виток 1. В цепи градиентометра между витками 1 и 2 включен сквид 5. 3 ил. Рисунки
Заявка
4363596/21, 12.01.1988
Особое конструкторско-технологическое бюро Физико технического института низких температур АН УССР
Самарский В. А
МПК / Метки
МПК: G01R 33/022
Метки: градиентометра, настройки
Опубликовано: 15.11.1994
Код ссылки
<a href="https://patents.su/0-1593420-sposob-nastrojjki-gradientometra.html" target="_blank" rel="follow" title="База патентов СССР">Способ настройки градиентометра</a>
