Флотационный классификатор

1. ФЛОТАЦИОННЫЙ КЛАССИФИКАТОР, включающий цилиндроконический корпус с патрубками для выпуска песка и слива, установленный внутри корпуса пустотелый цилиндр, аэраторы, установленные внутри пустотелого цилиндра и в пространстве между корпусом и пустотелым цилиндром, кольцевой сборник пенного продукта с разгрузочным патрубком, размещенный у верхнего торца корпуса, отличающийся тем, что, с целью повышения извлечения ценных компонентов путем оптимизации условий флотации крупных и мелких фракций, классификатор снабжен установленной над пустотелым цилиндром цилиндрической камерой большего диаметра с тангенциальным питающим патрубком и коническим сборником пенного продукта и радиально установленовленными между корпусом, пустотелым цилиндром и цилиндрической камерой пустотелыми вертикальными перегородками с щелевыми отверстиями в нижней части и сливными карманами в верхней части, соединенными посредством трубок с патрубком для выпуска слива.
2. Классификатор по п.1, отличающийся тем, что патрубок конического сборника пенного продукта сообщен с кольцевым сборником пенного продукта.
3. Классификатор по п.1, отличающийся тем, что патрубок конического сборника пенного продукта выведен наружу корпуса.

Изобретение относится к области обогащения полезных ископаемых и может быть использовано в цветной и черной металлургии при флотационном обогащении руд.
Цель изобретения повышение извлечения ценных компонентов путем оптимизации условий флотации крупных и мелких фракций.

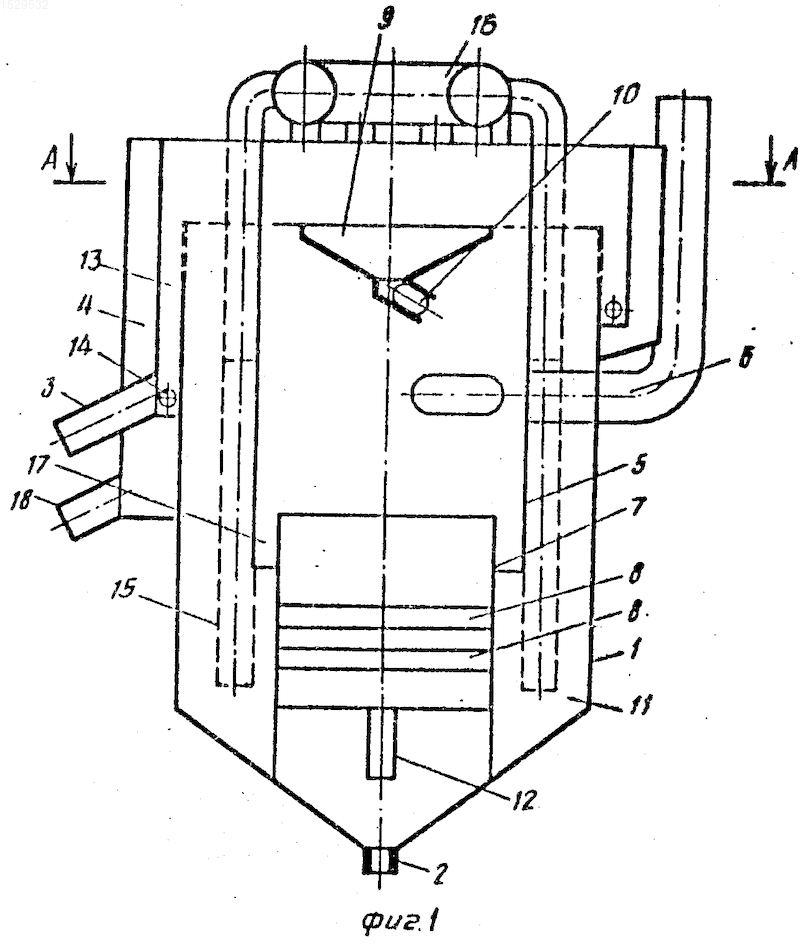

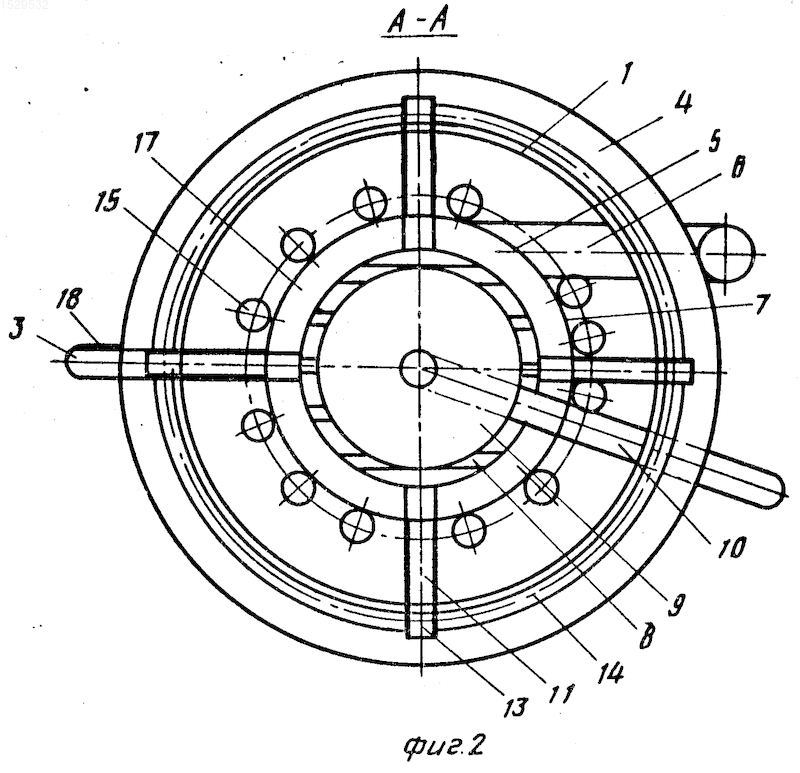

На фиг.1 приведен общий вид флотационного классификатора; на фиг.2 разрез по А-А на фиг.1.
Флотационный классификатор состоит из цилиндроконического корпуса 1 с патрубком 2 для выпуска песка, патрубком 3 для выпуска слива, кольцевым сборником 4 для пенного продукта. Внутри корпуса 1 установлены друг над другом цилиндрическая камера 5 с тангенциальным патрубком 6 и пустотелый цилиндр 7 с аэраторами 8. Внутренний диаметр цилиндрической камеры 5 больше внешнего диаметра цилиндра 7. Внутри цилиндрической камеры 5 в верхней части установлен конический сборник 9 пенного продукта с патрубком 10.
В пространстве между корпусом 1, камерой 5 и пустотелым цилиндром 7 радиально установлены вертикальные пустотелые перегородки 11 с щелевыми отверстиями 12 в нижней части и сливными карманами 13 в верхней части. Карманы 13 с помощью соединительных трубок 14 сообщены с патрубком 3 для выпуска слива. В пространстве между корпусом 1, камерой 5, цилиндром 7 и вертикальными перегородками 11 установлены аэраторы 15. Аэраторы 8 и 15 подсоединены к коллектору 16 сжатого воздуха. Цилиндрическая камера 5 установлена над цилиндром 7 с напуском, образуя зазор 17. Кольцевой сборник 4 пенного продукта снабжен патрубком 18 для выпуска пенного продукта. Патрубок 10 конического сборника 9 пенного продукта сообщен с кольцевым сборником 4 или выведен наружу корпуса 1 классификатора.
Флотационный классификатор работает следующим образом. Исходное питание в виде пульпы подается непрерывным потоком в тангенциальный патрубок 6, из которого по касательной подается внутрь цилиндрической камеры 5. Крупные частицы твердой фазы за счет центробежной силы прижимаются к внутренней поверхности камеры 5 и через зазор 17 выходят в пространство между корпусом 1, цилиндрической камерой 5 и цилиндром 7. Вертикальные перегородки 11 гасят вращательное движение пульпы с крупными фракциями. Мелкие фракции твердой фазы остаются в центральной части камеры 5 и опускаются внутрь цилиндра 7.
При подаче воздуха из коллектора 16 в аэраторы 8 и 15 пульпа насыщается пузырьками воздуха, которые, поднимаясь вверх с закрепившимися на них частицами флотируемых компонентов, формируют на поверхности пульпы пенные слои. Внутри камеры 5 на поверхности пульпы формируется пенный слой с мелкими частицами, который самотеком направляется в конический сборник 9 и удаляется через патрубок 10. В пространствах между корпусом 1, камерой 5 и перегородками 11 на поверхности пульпы формируется пенный слой с крупными частицами флотируемых компонентов, который самотеком направляется в кольцевой сборник 4 и удаляется через патрубок 18.
Несфлотированные крупные частицы опускаются вниз в пространстве между корпусом 1, цилиндром 7 и перегородками 11 и выходят из корпуса 1 через патрубок 2. Несфлотированные мелкие частицы опускаются вниз внутри пустотелого цилиндра 7. Пульпа вместе с мелкими частицами через щелевые отверстия 12 направляется внутрь пустотелых перегородок 11, поднимается внутри них вверх и переливается в сливные карманы 13, из которых по соединительным трубкам 14 направляется в сливной патрубок 3.
В заявляемом флотационном классификаторе предусмотрен вариант соединения патрубка 10 с кольцевым сборником 4. В этом случае пенный продукт из конического сборника 9 через патрубок 10 попадает в кольцевой сборник 4 и удаляется через патрубок 18. В зависимости от требований технологии флотации вариант с выводом патрубка 10 наружу корпуса 1 обеспечивает раздельное выделение пенных продуктов с крупными и мелкими частицами и может быть использован при различных качественных показателях этих пенных продуктов. Вариант, когда патрубок 10 соединен с кольцевым сборником 4, обеспечивает совместное выделение пенных продуктов с крупными и мелкими фракциями флотируемых компонентов в один продукт и может быть использован при одинаковых качественных показателях пенных продуктов, собираемых в коническом сборнике 9 и кольцевом сборнике 4.
Наличие во флотационном классификаторе установленной в корпусе 1 над пустотелым цилиндром 7 с аэраторами 8 цилиндрической камеры 5 большего диаметра с тангенциальным питающим патрубкам 6 и коническим сборником 9 пенного продукта с патрубком 10 обеспечивает выделение крупных частиц в отдельный продукт, активное перемешивание мелких частиц с всплывающими внутри пустотелых цилиндров пузырьками воздуха и эффективную их флотацию с выделением в конический сборник 9 пенного продукта. Пустотелые вертикальные перегородки 11 с щелевыми отверстиями 12 и сливными карманами 13, установленные радиально в пространстве между корпусом 1, камерой 5 и цилиндром 7, обеспечивают эффективное удаление мелких несфлотированных частиц в слив непосредственно после выхода их из зоны флотации и гасят вращательное движение пульпы в пространстве между корпусом 1, цилиндрической камерой 5 и пустотелым цилиндром 7, чем обеспечивают флотацию крупных частиц в более спокойной зоне восходящих пузырьков воздуха.
Таким образом, предлагаемый флотационный классификатор позволяет по сравнению с известными классификаторами повысить извлечение ценных компонентов в пенный продукт и повысить эффективность классификации.
Изобретение относится к обогащению полезных ископаемых и может быть использовано при флотационном обогащении руд. Цель повышение извлечения ценных компонентов путем оптимизации условий флотации крупных и мелких фракций. Корпус 1 имеет патрубки (П) 2 для выпуска песка и 3 слива, кольцевой сборник 4 пенного продукта с разгрузочным П 18 у верхнего торца 1. Внутри корпуса 1 установлены цилиндрическая камера (ЦК) 5 тангенциальным питающим П 6 и под ней пустотелый цилиндр (ПЦ) 7 меньшего диаметра с аэраторами 8, внутри ЦК 5 конический сборник 9 пенного продукта П 10. В пространстве между корпусом 1, ЦК 5 и ПК 7 радиально установлены пустотелые перегородки 11 с щелевыми отверстиями 12 в нижней части и сливными карманами 13 в верхней части и аэраторы 15. Карманы 13 соединителтьными трубками 14 сообщены с П 3 слива. Причем П 10 сообщен со сборником 4 или выведен наружу корпуса 1. Исходное питание через П 6 тангенциально подается внутрь ЦК 5. Крупные фракции выбрасываются в пространство между корпусом 1, ЦК 5 и НЦ 7. Мелкие фракции опускаются внутрь ПЦ 7. При подаче воздуха на поверхности пульпы формируется пенный слой, самотеком разгружающийся в сборники 4 и 9. Несфлотированные фракции выводятся через пустотелые перегородки 11 и через П 2 и 3. Перегородки 11 обеспечивают эффективное удаление мелких несфлотированных частиц в слив непосредственно после выхода их из зоны флотации и гасят вращательное движение пульпы в пространстве между корпусом 1, ЦК 5 ПЦ 7. 2 з.п.ф-лы, 2 ил.
