Прижимное устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ПРИЖИМНОЕ УСТРОЙСТВО, содержащее П-образный корпус, винт с пятой, установленный на конце первой стойки корпуса параллельно его полке, упор выполненный на конце второй стойки корпуса, отличающееся тем, что, с целью расширения эксплуатационных возможностей, оно снабжено опорой, рабочая поверхность которой расположена между пятой и упором и перпендикулярна оси винта, ушком со сквозным отверстием, закрепленным на полке корпуса так, что его ось параллельна оси винта, ступенчатым пальцем, закрепленным одним своим концом с диаметром, большим диаметра отверстия ушка, на опоре, а его другой конец расположен в отверстии ушка, двумя ограничителями поворота корпуса, установленными на опоре, зазор между ушком и уступом пальца меньше длины резьбы винта между пятой и стойкой корпуса, на которой установлен винт.
2. Устройство по п. 1, отличающееся тем, что оно снабжено раструбом, закрепленным на ушке и обращенным к основанию.
Описание
Целью изобретения является расширение эксплуатационных возможностей путем обеспечения дистанционного зажима в стесненных условиях или условиях ограниченной видимости.

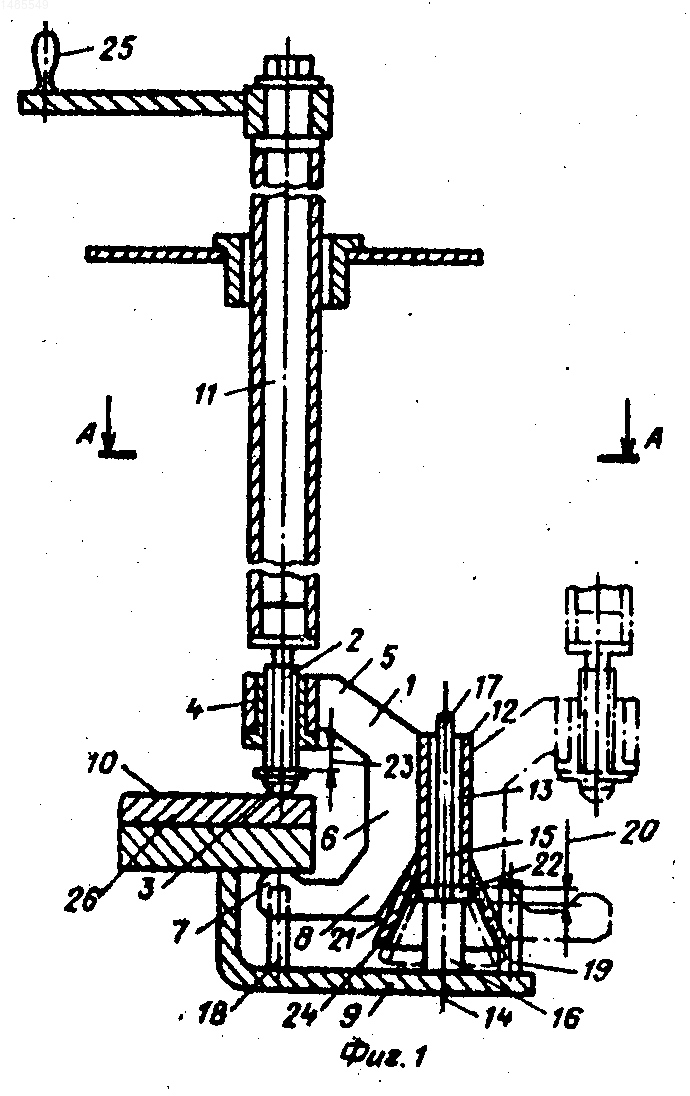

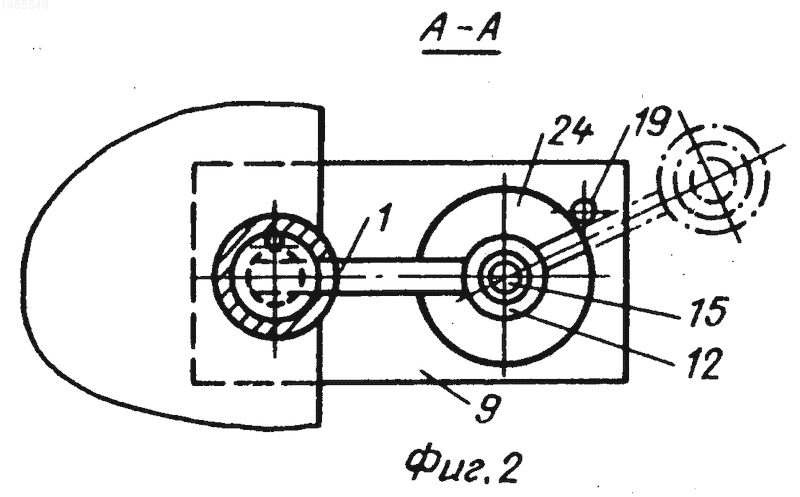

На фиг. 1 приведено прижимное устройство; на фиг. 2 разрез А-А на фиг. 1.
Прижимное устройство содержит П-образный корпус 1, винт 2, с пятой 3, установленной на конце 4 первой стойки 5 корпуса параллельно его полке 6. Упор 7 выполнен на второй стойке 8 корпуса. Опора 9 имеет рабочую поверхность 10, расположенную между пятой 3 и упором 7 перпендикулярно оси 11 винта 2. Ушко 12 со сквозным отверстием 13 закреплено на полке 6 так, что его ось 14 параллельна оси 11 винта 2. Ступенчатый палец 15 закреплен своим концом 16 на опоре 9, а другой его конец 17 расположен в отверстии 13 ушка 12. Два ограничителя 18 и 19 поворота корпуса 1 установлены на опоре 9.
Зазор 20 между торцом 21 ушка 2 и уступом 22 пальца 15 меньше длины резьбы 23 винта 2 между пятой 3 и стойкой 5.
Ушко 12 со стороны опоры 9 выполнено с расширяющейся частью 24.
Устройство работает следующим образом.
Вращая рукоятку 25 против часовой стрелки и соответственно винт 2, который опирается пятой 3 прижимаемую деталь 26, перемещается вниз корпус 1 с ушком 12 по пальцу 15 до упора ушка 12 в уступ 22 пальца 15. При дальнейшем вращении рукоятки 25 сила веса устройства переносится на уступ 22, пята 3 поднимается от прижимной детали 26 и упирается в стойку 5. Далее корпус 1 поворачивается вокруг пальца 15 до упора в ограничитель 19, тем самым устройство освобождает деталь 26.
При закреплении детали устройство поворачивается вокруг пальца 15 до упора в ограничитель 18, после чего пята опускается на поджимаемую деталь 26. При дальнейшем вращении рукоятки 25 корпус 1 с ушком 12 перемещается вверх по пальцу 15 до контакта упора 7 с опорой 9, после чего осуществляется поджим детали к опоре.
Контроль за положением устройства (отведено-отжато, подведено-зажато) определяется по ограничению возможности вращения рукоятки 25 в ту или иную сторону. Осмотр и замена устройства осуществляется из отведенного-отжатого положения путем снятия корпуса 1 с пальца 15. Для облегчения установки устройства на палец 15 предусмотрена расширяющаяся часть 24.
Изобретение относится к устройствам для зажима деталей. Целью изобретения является расширение эксплуатационных возможностей путем обеспечения дистанционного зажима в стесненных условиях или в условиях ограниченной видимости. Устройство содержит П-образный корпус 1, винт 2 с пятой 3, упор 7, опору 9, ушко 12 с отверстием 13, закрепленное на полке 6 корпуса 1, ступенчатый палец 15, закрепленный на опоре 9, два ограничителя 18 и 19, закрепленные на опоре. При раскреплении детали 26 поворачивается винт 2, при этом сначала перемещается корпус 1 вниз до упора в уступ 22 пальца 15. После этого пята 3 отходит от детали 26, корпус поворачивается вокруг пальца 15 до упора в ограничитель 19. При закреплении сначала опускается пята 3 и после ее контакта с деталью 26 начинает подниматься корпус 1 по пальцу 15 до контакта с опорой 9. 1 з.п.ф-лы, 2 ил.
Рисунки
Заявка
4327725/28, 06.10.1987
Тетельмин А. В, Лыжин А. В, Гаева Н. Д
МПК / Метки
МПК: B25B 5/00
Метки: прижимное
Опубликовано: 20.11.1995
