Наконечник стоматологический угловой

НАКОНЕЧНИК СТОМАТОЛОГИЧЕСКИЙ УГЛОВОЙ, содержащий гильзу, соединенную с корпусом головки, в отверстии которого на подшипниках установлен ротор с валиком, сопловой канал, выполненный в корпусе головки, отличающийся тем, что, с целью снижения шума при работе, ротор выполнен в виде цилиндра с криволинейными рабочими лопастями, охватывающими по длине часть цилиндра, причем межлопаточные каналы ротора открыты вдоль оси цилиндра в сторону отводного канала и частично открыты с другой стороны, а сопловой канал корпуса головки расположен под острым углом к фронтальной поверхности рабочей лопатки.

Изобретение относится к медицинской технике, а именно к турбинным наконечникам, применяемым для фиксации в них режущих инструментов и передачи им вращения при зубоврачебных работах.
Цель изобретения - снижение суша при работе.

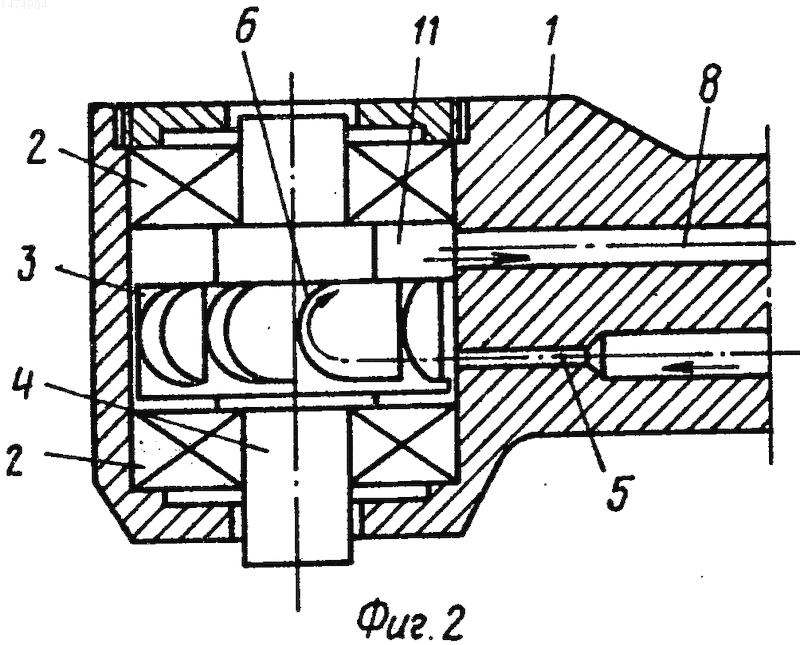

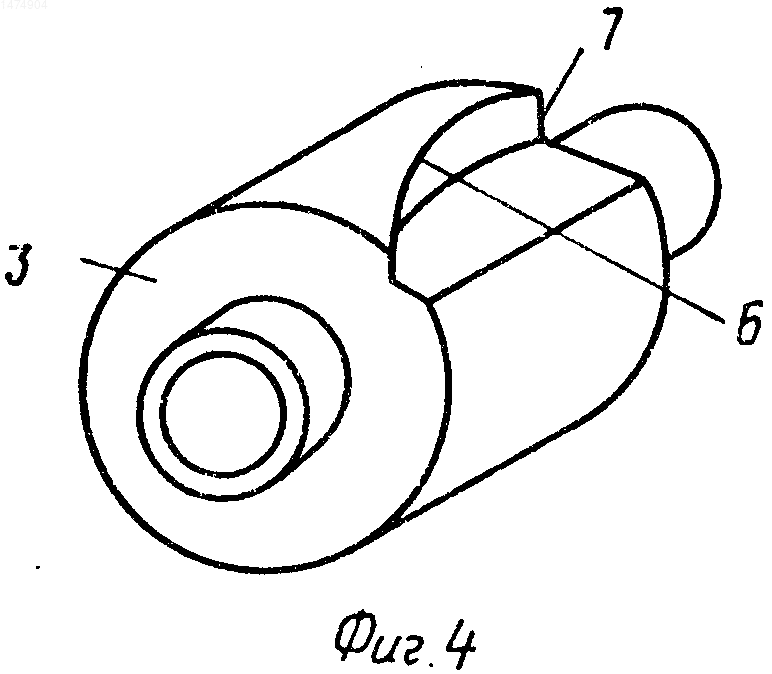

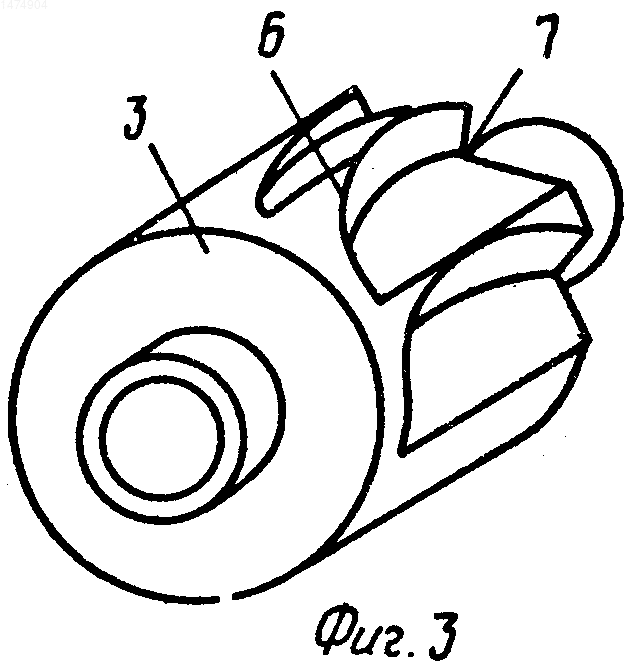

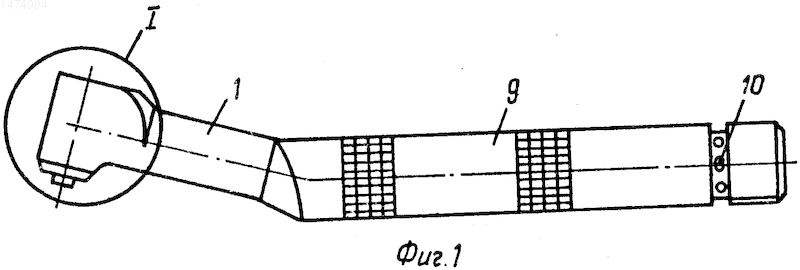

На фиг. 1 изображен общей вид наконечника стоматологического углевого; на фиг. 2 показана головка, продольное сечение; на фиг. 3 изображен ротор с закрытым цилиндром с одной стороны межлопаточным каналом; на фиг. 4 - то же, с открытыми с одной стороны в осевом направлении межлопаточными каналами и частично открытыми с другой (левая сторона).
Наконечник состоит из корпуса головки 1 (фиг. 1 и 2), в отверстии которого (фиг. 2) на двух подшипниках 2 установлен ротор 3 с валиком 4. Корпус головки 1 снабжен со смещением к закрытой цилиндром лопатке ротора 3 сопловым каналом 5 для направленной подачи рабочего тела (сжатого воздуха) под острым углом к криволинейным рабочим лопаткам 6 ротора 3 (фиг. 2-4), а над открытыми в осевом направлении межлопаточными каналами 7 имеется отводной канал 8, проходящий во внутреннюю полость гильзы 9 и соединяющийся через ее радиальные отверстия 10 с атмосферой. Ротор 3 (фиг. 2 и 3) представляет собой цилиндрическое тело с закрытыми в осевом направлении с одной стороны и открытыми с другой межлопаточными каналами 7, а профиль поверхности лопатки 6, воспринимающий напор струи (рабочая поверхность лопатки), выполнен криволинейным и обращен вогнутой поверхностью к потоку.
Наконечник работает следующим образом. После подключения наконечника к шлангу бормашины, установки и закрепления режущего инструмента в отверстии валика 4 и включения подачи рабочего тела под давлением последний по трубопроводу гильзы 9 (фиг.1) поступает в сопловой канал 5, где разгоняется вплоть до сверхзвуковых скоростей и направленно подается под острым углом (за счет смещения сопла) к закрытой в осевом направлении вогнутой поверхности лопатки 6 ротора 3 и ротор 3 совместно с валиком 4 и закрепленным инструментом приходит во вращение за счет реактивности струи воздуха и за счет работы ее поворота по вогнутой поверхности лопатки 6 в сторону открытого в осевом направлении межлопаточного канала. В связи с тем, что струя воздуха из соплового канала 5 подается на вогнутую поверхность лопатки 6 под острым углом, то поток воздуха в относительном движении при соприкосновении с поверхностью лопатки не разрушается, а плавно огибает профиль вогнутой поверхности в направлении открытой в осевом направлении стороне межлопаточного канала 7 и выбрасывается в полость 11 между ротором 3 и подшипником 2, из которой по отводному каналу 8 отработанный воздух проходит во внутреннюю полость гильзы 9 и через ее радиальные отверстия 10 выбрасывается в атмосферу.
При необходимости частичного отвода отработанного воздуха в направлении режущего инструмента ротор может быть выполнен с криволинейным профилем лопатки, межлопаточный канал которого открыт со стороны отводного канала и частично открыт со стороны установки режущего инструмента (фиг.4). Такой ротор может быть применен в наконечниках, предназначенных для работы по фарфору и металлокерамике с принудительным удалением продуктов резания из зоны обработки посредством вытяжного шкафа.
Конструкция ротора с подачей сжатого воздуха к закрытой стороне лопатки и отводом отработанного воздуха за предел ротора к отводному каналу направлены на плавную работу потока вдоль продольной оси криволинейной поверхности лопатки на всем ее протяжении и исключает или резко уменьшает по сравнении с известными конструкциями разрушение и хаотическое перемешивание потока в зоне ротора и выброс воздуха не по отводному каналу, что уменьшает излучение шума высокоскоростным потоком.
Кроме того, предлагаемая конструкция наконечника наряду с указанными преимуществами позволит не только решить проблему управления отводом потока, но и поднять экономичность изделия за счет получения дополнительной энергии при повороте рабочего тела вдоль криволинейной поверхности лопатки ротора.
Эффект изобретения заключается в улучшении санитарно-гигиенических условий для медперсонала и в снижении шумов при работе изделия.
Изобретение позволяет снизить шум при работе наконечником бормашины. Режущий инструмент закрепляется в отверстии валика 4, затем включается подача сжатого воздуха, который под давлением по трубопроводу гильзы поступает в сопловый канал 5, где разгоняется до больших скоростей и направленно подается под острым углом к закрытой в осевом направлении вогнутой поверхности лопатки 6 ротора 3. Ротор 3 совместно с валиком 4 и закрепленным инструментом приходит во вращение за счет реактивности струи воздуха и за счет работы ее поворота по вогнутой поверхности лопатки 6 в сторону открытого в осевом направлении межлопаточного канала. При этом поток воздуха плавно огибает поверхность лопатки и выбрасывается в полость 11 между ротором 3 и подшипником 2, из которой через радиальные отверстия гильзы выбрасывается в атмосферу. 4 ил.
