Газодинамический тракт линейного магнитогидродинамического генератора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1308140
Автор: Бураханов
Формула
ГАЗОДИНАМИЧЕСКИЙ ТРАКТ ЛИНЕЙНОГО МАГНИТОГИДРОДИНАМИЧЕСКОГО ГЕНЕРАТОРА, содержащий соединенные последовательно прямоточную цилиндрическую камеру сгорания и канал МГД-генератора, зону горения топлива в камере сгорания и зону ионизации присадки, входной и расположенный за ним рабочий участки упомянутого канала, отличающийся тем, что, с целью повышения КПД преобразования энергии и уменьшения весогабаритных характеристик газодинамического тракта, выход зоны горения камеры сгорания соединен с входным участком канала МГД-генератора, при этом диаметр входного участка канала равен диаметру цилиндрической зоны горения цилиндрической камеры сгорания, а входной участок канала совмещен с зоной ионизации присадки.
Описание
Целью изобретения является повышение КПД преобразования энергии и уменьшение весогабаритных характеристик газодинамического тракта.

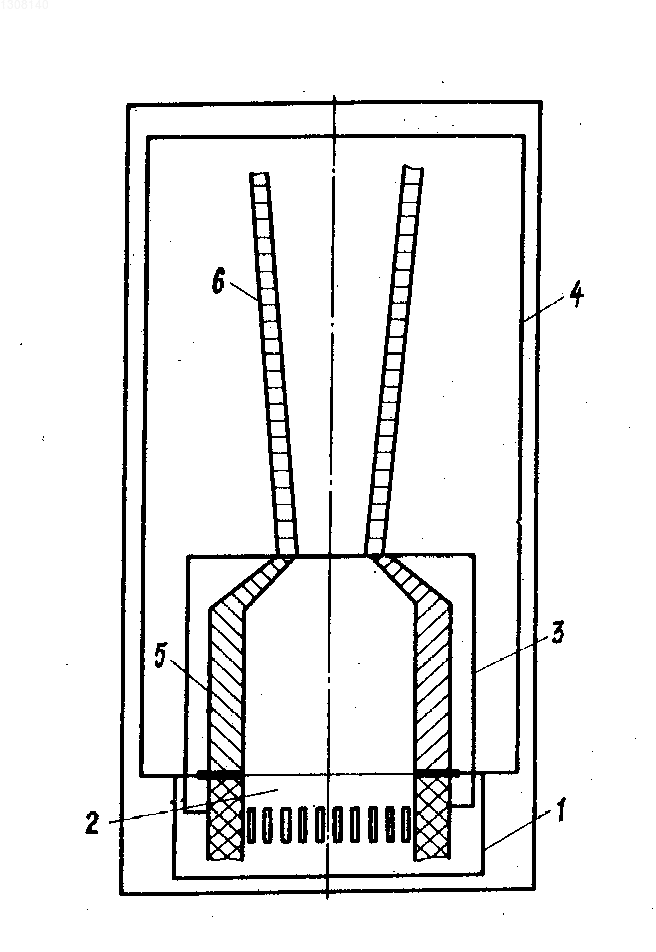

На чертеже схематически показан газодинамический тракт линейного МГД-генератора.
Он содержит прямоточную цилиндрическую камеру сгорания 1 с зоной горения 2 топлива, зону ионизации присадки 3, канал 4 МГДГ, состоящий из входного участка 5, совмещенного с участком зоны ионизации присадки 3, и рабочего участка 6.
Устройство работает следующим образом.
В камеру сгорания подается топливо, окислитель и легко ионизирующаяся присадка, в зоне горения топлива 2 камеры сгорания 1 происходит процесс сгорания топлива в окислителе, кроме того, на этом участке газодинамического тракта, представляющем собой входной участок зоны ионизации присадки 3, начинается процесс ионизации присадки. Образовавшиеся продукты сгорания, попадая во входной участок 5 канала 4 МГДГ, сохраняют достаточно малую скорость для того, чтобы процесс ионизации присадки успел практически окончиться до начала рабочего участка 6 канала 4 МГДГ. В конце входного участка 5 канала 4 МГДГ осуществляется разгон потока плазмы, позволяющий получить на входе в рабочий участок 6 канала 4 оптимальные для генерирования электрической мощности параметры. При этом входной участок 5 канала 4 МГДГ одновременно выполняет роль электрической проставки между высоконапряженным мелкосекционированным рабочим участком 6 канала 4 и короткозамкнутой поверхностью камеры сгорания 1.
(56) Кириллин В. А. и др. МГД-установка У25-Б. - ТВТ, 1978, т. 16, N 1, с. 148-159.
Магнитогидродинамическое преобразование энергии. Физико-технические аспекты, М. : Наука, 1983, с. 50-59.
Изобретение относится к области магнитогидродинамического (МГД) преобразования энергии, в частности к МГД-блокам для производства электроэнергии, и может быть использовано в МГД-электростанциях промышленного масштаба. Целью изобретения является повышение КПД преобразования энергии и уменьшение весогабаритных показателей газодинамического тракта с линейным МГД-генератором (МГДГ) за счет соединения выхода зоны горения топлива 2 камеры сгорания 1 с входом канала 4 МГДГ, диаметр входного участка 5 которого равен диаметру цилиндрической части зоны горения 2 камеры сгорания, а участок зоны ионизации присадки 3 совмещен с входным участком 5 канала МГДГ. 1 ил.
