Сталь
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СТАЛЬ преимущественно для фасонного литья, содержащая углерод, кремний, марганец, никель, медь, ванадий, кальций и железо, отличающаяся тем, что, с целью повышения свариваемости в сечениях отливок до 400 мм и технологических свойств, она дополнительно содержит азот при следующем соотношении компонентов, мас.
Углерод 0,06-0,10
Марганец 1,30-1,69
Кремний 0,15-0,40
Медь 0,61-0,79
Никель 0,81-1,10
Кальций 0,005-0,030
Ванадий 0,06-0,10
Азот 0,005-0,014
Железо Остальное
при этом отношение
составляет не менее 200, а суммарное содержание (%С)+(%Мn) равно 1,36-1,80, где Niэкв, Crэкв эквиваленты никеля и хрома; Nраств процент азота в растворе.
Описание
Целью изобретения является повышение свариваемости в сечениях отливок до 400 мм и технологических свойств стали.
По сравнению с известной сталью предлагаемая сталь имеет следующие преимущества:
более высокую прочность в эффективном интервале кристаллизации (ЭИК) вследствие предотвращения образования микротрещин и пор за счет выбора оптимального содержания углерода и марганца (%С)+(%Mn) 1,36-1,80, обеспечивающего максимальную раскисленность металла и повышенное предельное сопротивление растягивающим нагрузкам при затвердевании стали; изменение этого соотношения ведет к уменьшению прочности стали в ЭИК из-за роста первичных зерен и ослабления их границ скоплениями карбидной фазы;
меньшую склонность к газовой и азотной пористости в связи с лучшей раскисленностью стали при повышенном содержании марганца, а также вследствие нормированного содержания азота в стали и соблюдения определенного соотношения между количеством легирующих элементов и азота для обеспечения его полной растворимости в твердом растворе:
200; уменьшение этого соотношения ведет к увеличению пористости отливок из-за недостаточного связывания газов при кристаллизации металла;большую трещиноустойчивость при сварке больших сечений в связи с рафинирующим действием повышенного содержания марганца, что позволяет увеличить сечение при сварке без подогрева и последующей термообработки до 400 мм;
пониженную стоимость за счет снижения содержания никеля при соответствующем уменьшении (для обеспечения полного растворения в твердом растворе) количества меди при сохранении уровня механических свойств и сопротивляемости хрупким разрушениям в широком диапазоне температур.

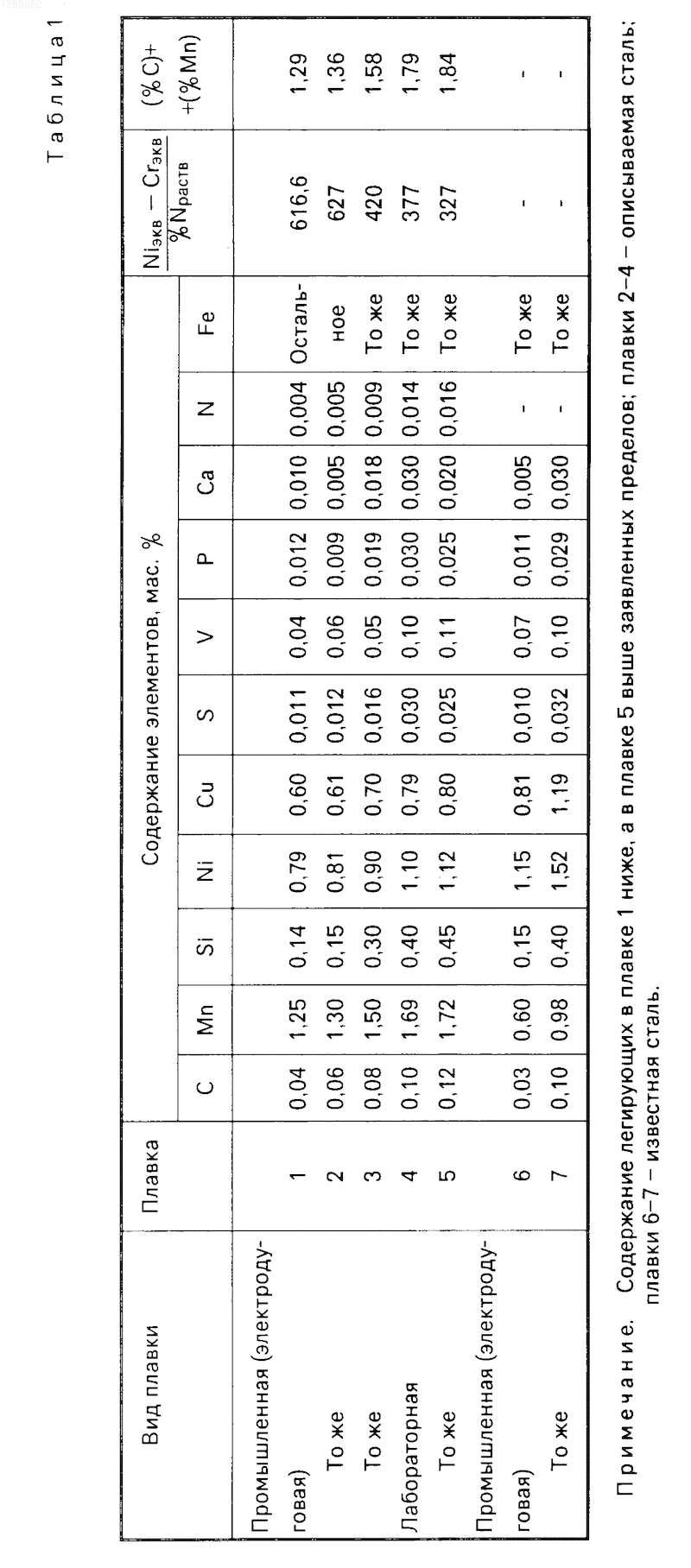

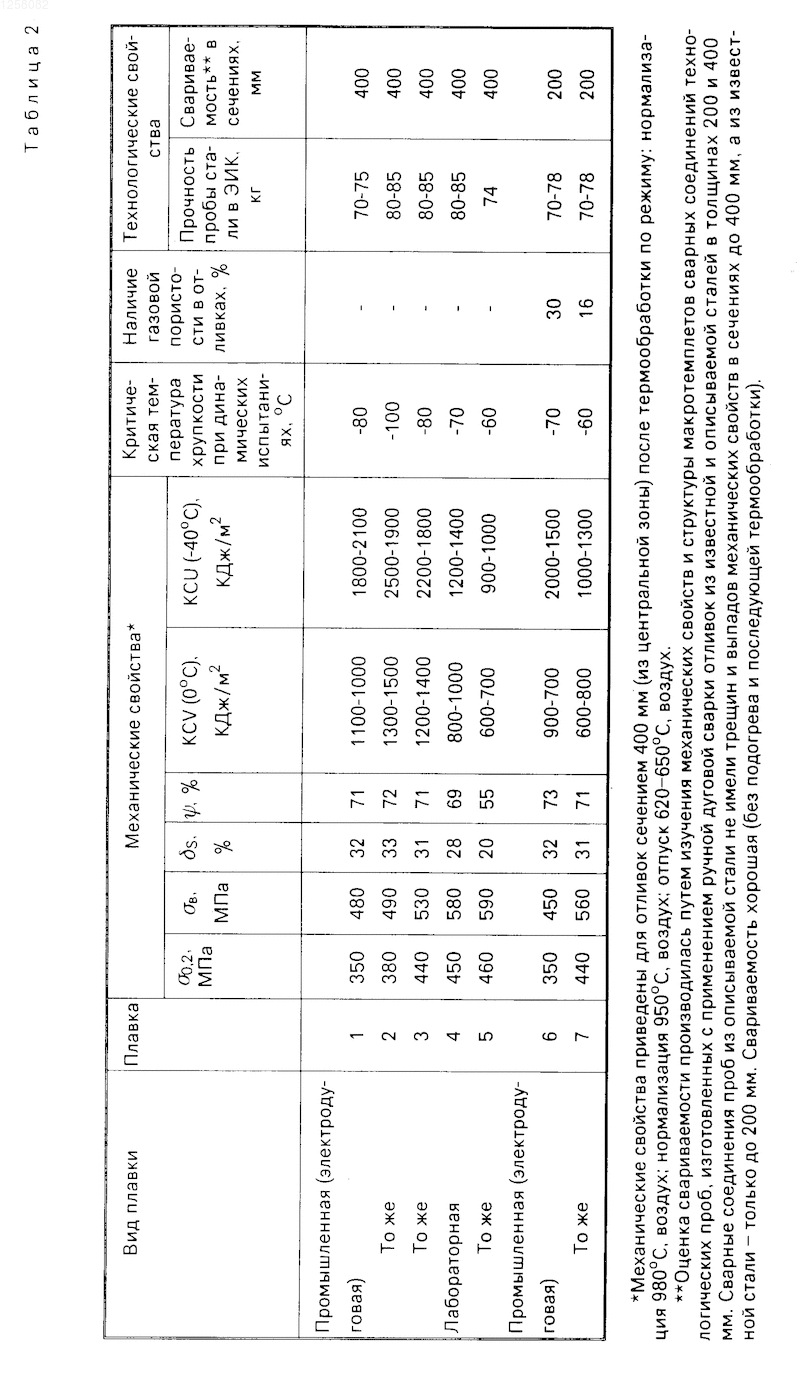

В табл.1 приведен химический состав, а в табл.2 механические и технологические свойства термически обработанных предложенной и известной сталей.
Предлагаемая сталь обладает повышенной прочностью внутри эффективного интервала кристаллизации и отсутствием склонности к образованию газовой и азотной пористости в отливках наряду с высокой технологичностью при сварке без подогрева и последующей термообработки отливок больших, чем для известной стали сечений до 400 мм, что позволяет использовать ее для литых и литосварных изделий сложной конфигурации и снизить на 30% брак литья и сварки по трещинам и порам.
Рисунки
Заявка
3869920/02, 20.03.1985
Володин В. И, Чащинов В. А, Розен М. Л, Яковлева Е. М, Валуева Т. С, Фадеев В. Г, Путилин Б. Н, Пантюхин М. Т, Соколов В. Т, Ривкин С. И
МПК / Метки
МПК: C22C 38/12
Метки: сталь
Опубликовано: 27.11.1995
Код ссылки
<a href="https://patents.su/0-1258082-stal.html" target="_blank" rel="follow" title="База патентов СССР">Сталь</a>
Способ получения низколегированной конструкционной стали с содержанием бора 0, 0015 0, 0040 мас.
Номер патента: 1770374
Опубликовано: 23.10.1992
Авторы: Винокуров, Качула, Марсуверский, Новиков, Одиноков, Рудин, Смирнов, Чернавин, Чечулин
МПК: C21C 5/28
Метки: бора, конструкционной, мас, низколегированной, содержанием, стали
...2-3 мин от начала,и оодуьки.Полагаем, что соотноше ие содержаний кремния и бора в чугуне предопределяет гакое соотношение их оксидов в шлаке ираспределение бора по фазсвым составляющим шлака. при КО Ором Огрдничивдется10 20 25 30 340 45 0 55 боратная емкость шлака и газификация оксидов бора.Микроскопическим анализом обнаружено, что в зависимости от соотношений оксидов бора и кремния бор входит либо преимущественно в силикатную фазу, либо выделяется в виде баратов кальция и магния, либо в тех или иных соотношениях входит во все фазы шлака. Наиболее Оптимальное распределение бора по фазовым составляющим шлака способствует снижению его потерь со шлаком, пылью и газами и тем самым повышению извлечения в сталь,.При выплавке стали по...
Способ получения стали с содержанием углерода менее 0, 03
Номер патента: 391181
Опубликовано: 01.01.1973
МПК: C21C 5/28
Метки: менее, содержанием, стали, углерода
...ускоряет окислительные реакции 5 в ванне, а выделяющаяся при этом окись углерода увеличивает перемешнвание и массо- обмен ванны.2. Варьируя сдом иглекислот Предлагаемое изобретение относится к черной металлургии, конкретно к производству стали в конперторах.Известны способы получения низкоуглеродистых марок стали (углерод менее 0,03%) путем продувки технически чистым кислородом в конвертерах и других сталеплавильных агрегатах с применением в качестве охладителя в конце процесса стального лома, известняка, окатышей, железной руды и т. д,Однако, при таких способах выплавки невозможно точно регулировать температурный режим плавки при снижении содержания углерода менее 0,03%, кроме того, известные способы выплавки характеризуются...
Способ прокатки низкоуглеродистой стали с содержанием алюминия 0, 01-0, 07 для последующего эмалирования
Номер патента: 1667957
Опубликовано: 07.08.1991
Авторы: Антипов, Гаврилов, Гаращук, Ковика, Колесниченко, Мазур, Мищанин, Мовшович, Морозов, Тилик, Хижняк, Штехно
МПК: B21B 1/38
Метки: 01-0, алюминия, низкоуглеродистой, последующего, прокатки, содержанием, стали, эмалирования
...же, как и в холоднодеформированной стали, но текстура рекристаллизации выражена слабее текстуры деформации в 2-2,5 раза, то отжиг металла, прокатанного в разношероховатых валках, приводит к образованию ориентировки кри 15 20 25 30 35 40 45 50 55 сталлитов, близкой к беспорядочной по всему сечению листа, т,е. в результате получается почти бестекстурная сталь. В способе предлагается использовать прокатку в разношероховатых валках для подавления текстуры в холоднокатаной отожженой стали и уменьшения ее склонности к образованию дефектов "рыбья чешуя" при последующем эмалировании.Экспериментально установлено, что эффект различной шероховатости поверхностей верхнего и нижнего рабочих валков прокатного стана, а следовательно, величин...
Способ раскисления стали с содержанием кремния до 1, 4 мас.
Номер патента: 1691402
Опубликовано: 15.11.1991
Авторы: Багрий, Бродский, Грищенко, Зигало, Кимстач, Левитан, Павленко, Рязанов, Соболев
МПК: C21C 7/06
Метки: кремния, мас, раскисления, содержанием, стали
...маркахсиликокальция, выпускаемых промышленностью по ГОСТ 4762 - 71.Пределы присадки силикокальция в металл в количестве 3,0-20 кг на 1 т стали10 обусловлены следующим. Присадка 3,0 кгсиликокальция на 1 т стали (при степениусвоения 94 Я позволяет обеспечить нижнийпредел содержания кремния (0,17 мас.,4) дляспокойных марок стали рядового сортамента,15 а присадка 20 кг на 1 т позволяет получитьверхний предел по содержанию кремния(1,4 мас,0/0) для низколегированных сталей(типа 38 ХГС). Увеличеиибмассы присадкисиликокальция выше 20 кг на 1 т стали недо 20 пустимо, так как наблюдается значительноеповышение температуры металла в ковше,что может привести к преждевременномувыходу из строя сталеразливочного ковша изатруднениям при разливке...
Способ суспензионной заливки крупногабаритных слитков и отливок из стали
Номер патента: 1271647
Опубликовано: 23.11.1986
Авторы: Герштейн, Кириевский, Объедков, Черкасский
МПК: B22D 27/20, B22D 7/00
Метки: заливки, крупногабаритных, отливок, слитков, стали, суспензионной
...брака отливок.При циклической подаче гранул периоды интенсивного охлаждения поверх. ностных слоев расплава чередуются с периодами медленного охлаждения. Корочки затвердевшего расплава, образующиеся на стадиях подачи дисперсной фазы, смываются в промежутках времени между циклами. Результаты исследований показали, что скорость роста твердой корочки, небольшая на стадии ее образования, затем резко увеличивается. Таким образом, при циклической подаче гранул смывание корочки происходит на ранних стадиях ее образования, когда скорость ее роста и размеры не велики. Это уменьшает вероятность намерзания корки до размеров, которые могли бы препятствовать вводу дисперсной фазы в расплав, повышает стабильность и равномерность вводаПри...
Предыдущий патент: Петлевой шарнир
Следующий патент: Способ спуска гидросамолета на воду для буксировки и устройство крепления маневровых и буксировочного канатов к гидросамолету
Случайный патент: Устройство регулирования формуемости смеси
