Способ изготовления пленочного термоэлектрического преобразователя
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ПЛЕНОЧНОГО ТЕРМОЭЛЕКТРИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ, включающий операции формирования мелкопористой поверхности диэлектрика анодированием алюминия и элементов подогревателя путем нанесения сплошных тонкопленочных покрытий, фотолитографическое формирование масок, травление оксида алюминия, травление неокисленного алюминия и удаление маски, отличающийся тем, что, с целью увеличения выхода годных, до травления неокисленного алюминия производят формирование подогревателя на микропористой поверхности диэлектрика с помощью металлофоторезистивной маски, после чего выполняют в диэлектрическом слое отверстия, щели и контуры для разделения подогревателя на элементы.
Описание
Целью изобретения является увеличение процента выхода годных деталей за счет исключения изменения размеров нагревателей, формируемых на микропористой диэлектрической поверхности, при измененной последовательности операций.
На фиг. 1-7 изображены последовательные операции предлагаемого способа.

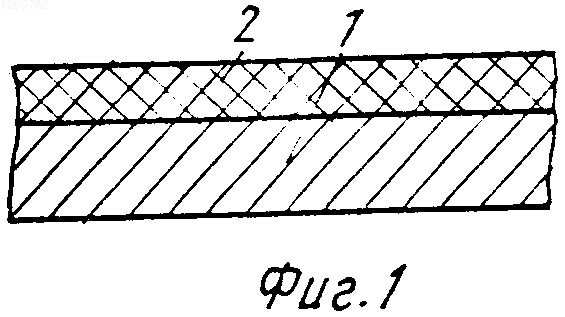

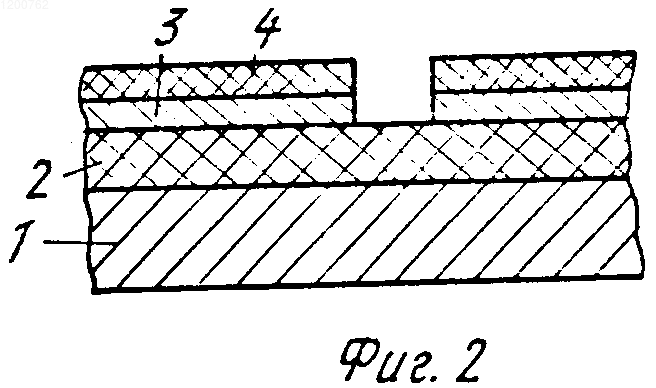

На алюминиевой пластине 1 (фиг. 1) выращивают слой 2 оксида алюминия толщиной, равной толщине будущей подложки пленочного нагревателя ТЭП (10-50 мкм). Данный слой защищают маской (см. фиг. 2) из металлического тонкопленочного покрытия 3 из молибдена толщиной не менее 0,3 мкм, нанесенного плазменным напылением, и фоторезиста 4, за исключением мест будущих нагревателей. Материал для пленки 3 выбирают из условия обеспечения избирательного его травления без нарушения слоя материала нагревателя и подложки. Отметим, что применять непосредственно фоторезистивную маску по оксиду алюминия (например, вместо металлической пленки 3) невозможно ввиду пористого строения диэлектрического слоя 2, проникновения в поры фоторезиста и невозможности в связи с этим проведения процесса фотолитографии. Металлический слой 3 маски толщиной не менее 0,3 мкм защищает микропористую поверхность от проникновения в нее фоторезиста. Удаление фоторезиста с металлического слоя маски не представляется возможным в силу высокой адсорбционной способности анодной окиси алюминия и загрязнения в связи с этим участков, незащищенных металлическим слоем маски, т.е. мест будущих нагревателей. Чтобы исключить загрязнение поверхности и напыляемого материала нагревателя фоторезистом в процессе напыления фоторезист подвергают высокотемпературному задубливанию (от 200оС и выше, верхний предел ограничивается термостойкостью фоторезиста).

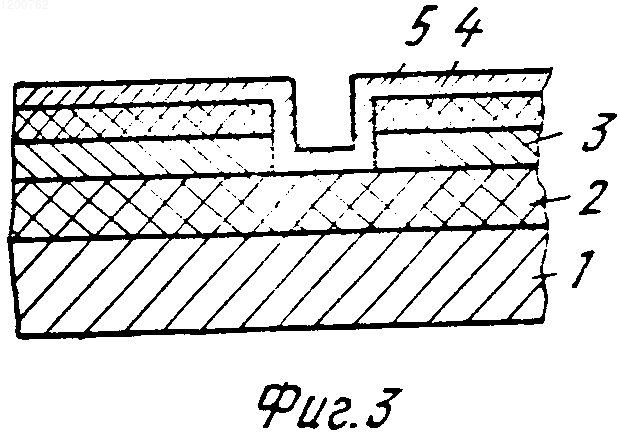

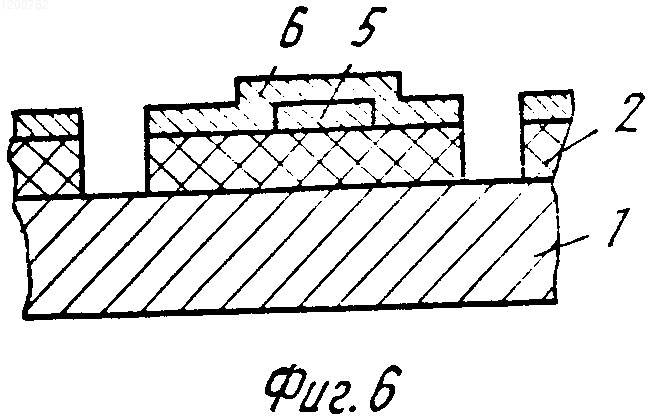

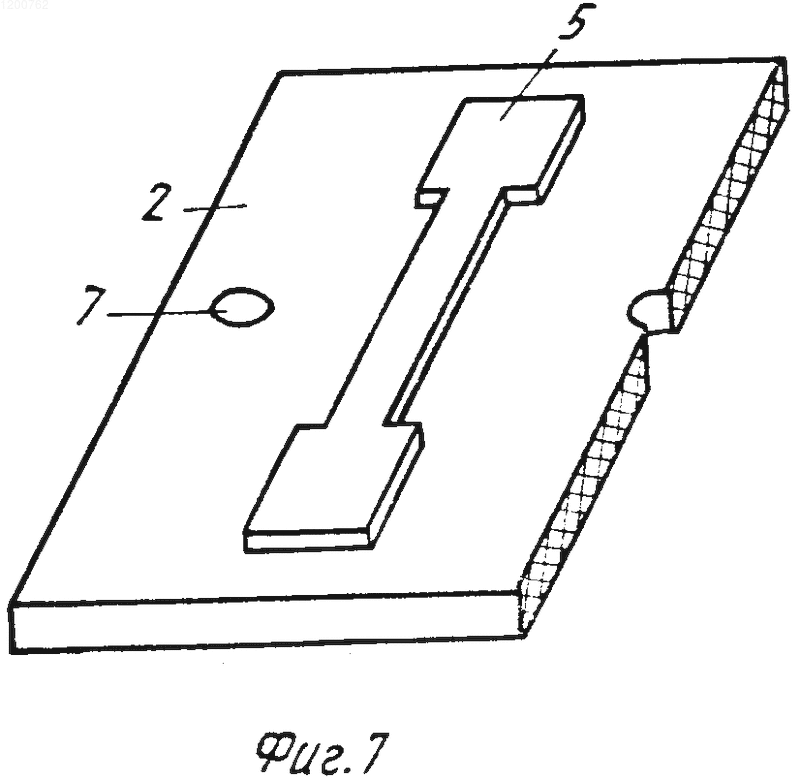

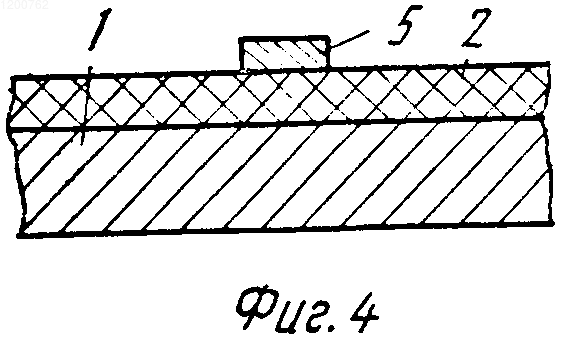

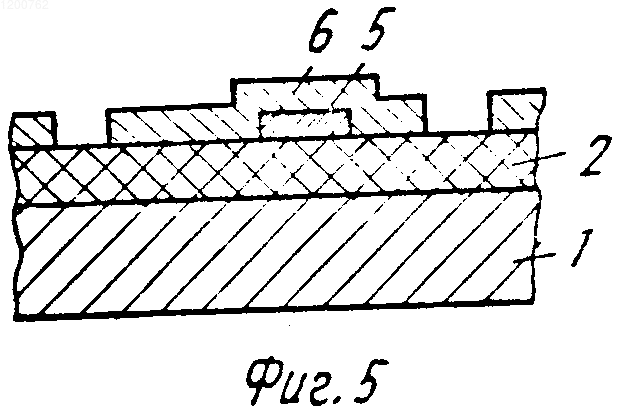

Затем на всю поверхность пластины наносят плазменным способом тонкопленочный слой 5 материала нагревателя (нихрома) толщиной 0,1-0,3 мкм (см. фиг. 3). Металлический слой маски 3, фоторезиста 4 и лежащий на нем слой 5 удаляют травлением слоя 3 в 30%-ном растворе перекиси водорода при воздействии ультразвуком. Легкость удаления маски обеспечивается благодаря низкой адгезии тонкопленочного покрытия к фоторезистивному слою и пористому строению диэлектрика. После удаления металлорезистивной маски и лежащего на ней слоя 5 на поверхности диэлектрического слоя 2 остается лишь слой 5 (см. фиг. 4), представляющий собой конфигурацию пленочного нагревателя. Далее на поверхности диэлектрического слоя с подогревателем формируют защитный слой из металла 6 (см. фиг. 5), за исключением мест будущих отверстий, щелей в подложке и контуров отдельных подложек, в незащищенных этим слоем местах вытравливают оксид алюминия (см. фиг. 6), избирательно стравливают металлы 1 и 6 и получают готовую диэлектрическую подложку 2 с необходимой конфигурацией нагревателя 5 (см. фиг. 7) и отверстиями 7 для коммутации с внешними выводами и локализации зон разогрева.
Рисунки
Заявка
3748425/21, 07.06.1984
Институт электроники АН БССР
Григоряшин И. Л, Горбачев Ю. И, Котова Н. Ф, Сенько Е. К, Черняев П. А, Арчаков А. А
МПК / Метки
МПК: H01J 45/00, H01J 9/14
Метки: пленочного, преобразователя, термоэлектрического
Опубликовано: 30.08.1994
