Способ изготовления двустороннего предмета одежды

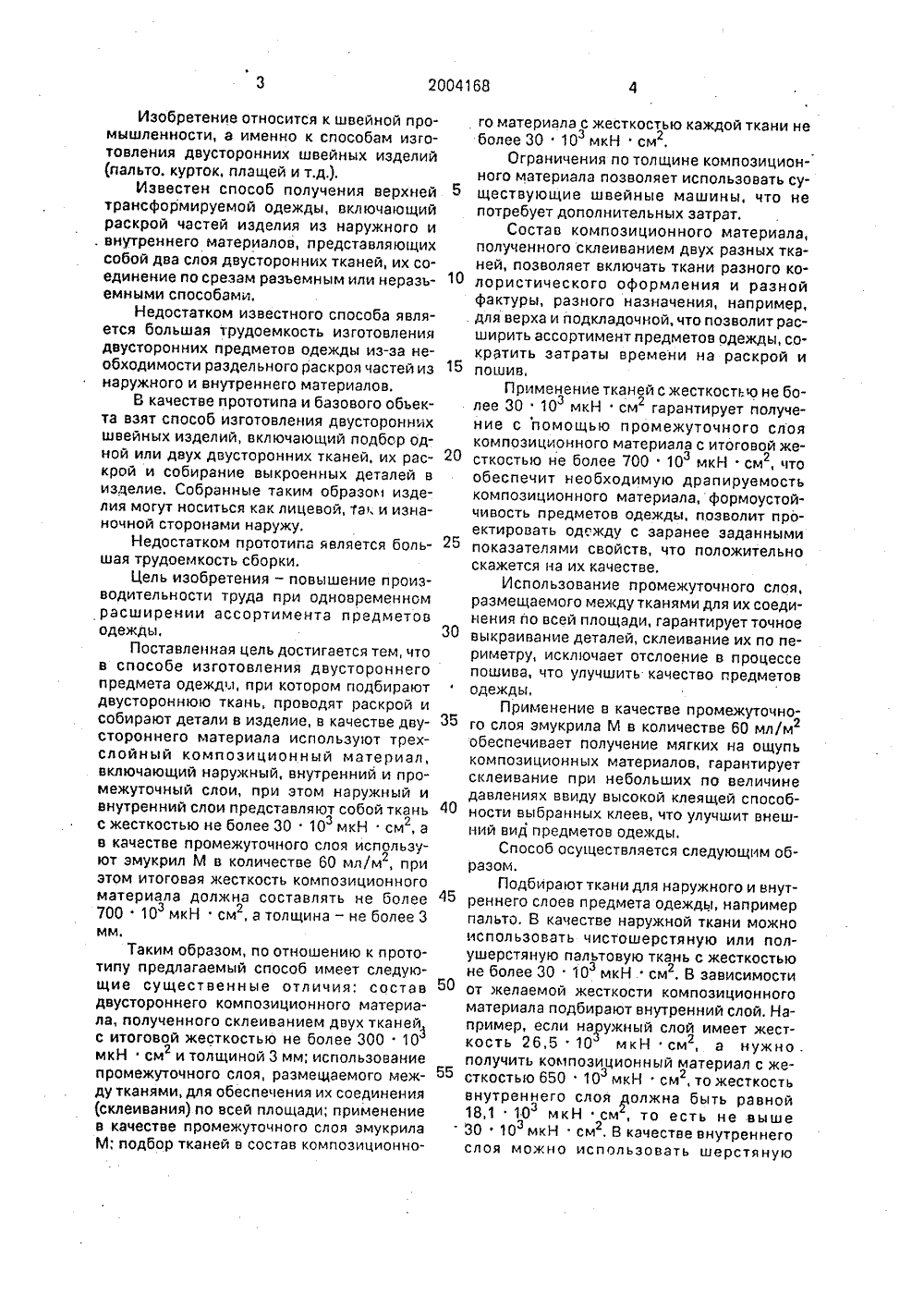

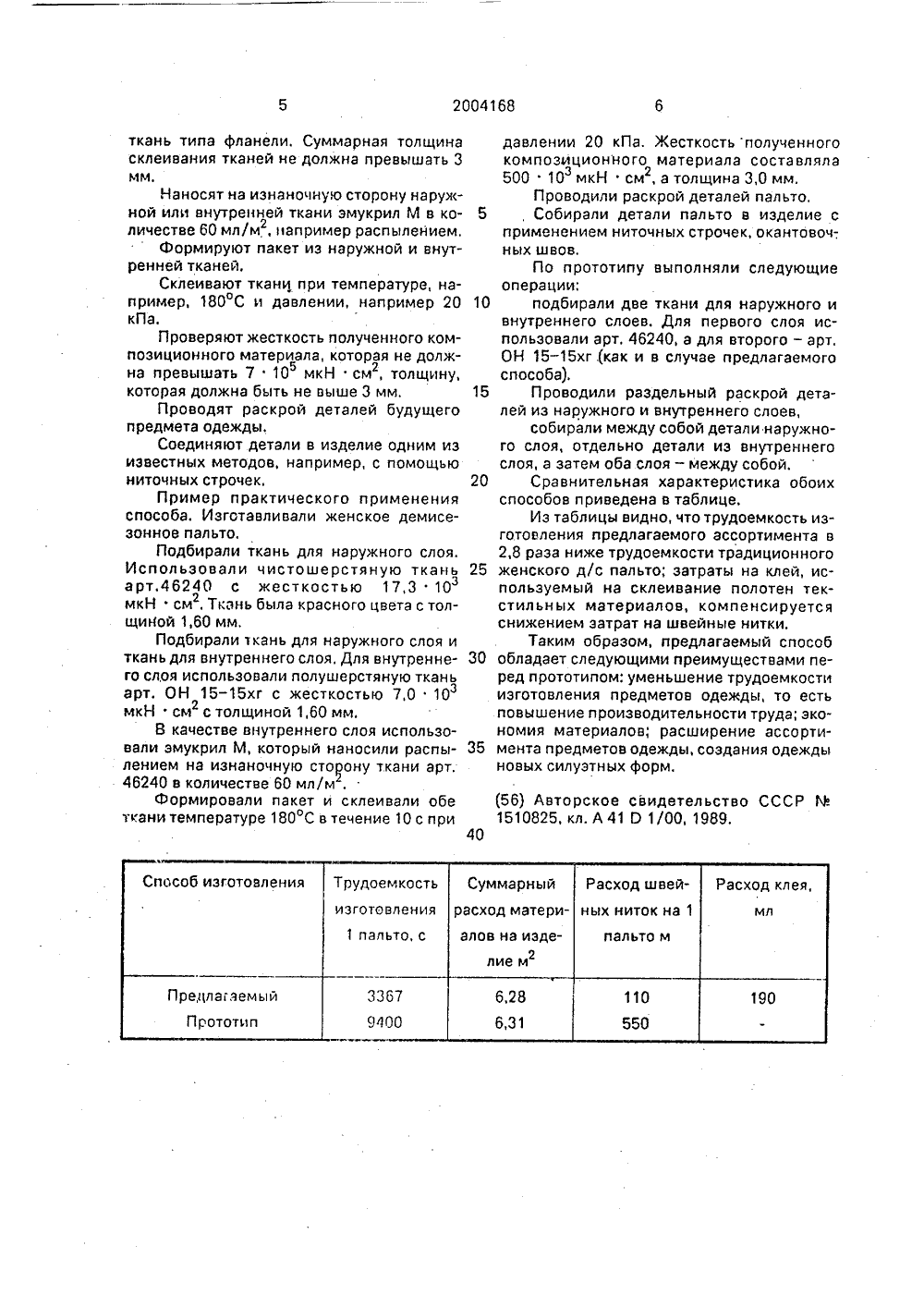

ОПИ Е ИЗОБРЕТЕНИ К ПАТЕН Комитет Российской Федерации по патентам и товарным знакам(71) Ивановский текстильный институт им.М.В.фрунзе(73) Ивановский текстильный институт им.М.Вфрунзе(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДВУСТОРОН -НЕГО ПРЕДМЕТА ОДЕЖДЫ(57) Использование: швейная промышленность,способы изготовления швейных изделий. Сущностьизобретения: способ изготовления двустороннегопредмета одежды включает операции: подбирают(51) 5 А 41031 02 двустороннюю ткань, проводят раскрой и собирают детали в изделие. В качестве двустороннего материала используют трехслойный композиционный материал, включающий наружный, внутренний и промежуточный слои, при этом наружный и внутренний слои представляют собой ткань с жесткостьюне более 30 10 мкН см . Вкачестве проз гмежуточного слоя используют эмукрил М в количестве 60 мл/м . Итоговая жесткость композицигонного материала должна составлять не более .700 10 мкН см,толщинанеболее 3 мм. 1 табл,3 гИзобретение относится к швейной промышленности, а именно к способам изготовления двусторонних швейных изделий(пальто. курток, плащей и т.д,).Известен способ получения верхнейтрансформируемой одежды, включающийраскрой частей иэделия из наружного и. внутреннего материалов, представляющихсобой два слоя двусторонних тканей, их соединение по срезам разъемным или неразьемными способами.Недостатком известного способа является большая трудоемкость изготовлениядвусторонних предметов одежды из-эа необходимости раздельного раскроя частей изнаружного и внутреннего материалов.В качестве прототипа и базового объекта взят способ изготовления двустороннихшвейных изделий, включающий подбор одной или двух двусторонних тканей, их раскрой и собирание выкроенных деталей визделие. Собранные таким образом изделия могут носиться как лицевой, та, и изнаночной сторонами наружу,Недостатком прототига является большая трудоемкость сборки.Цель изобретения - повышение производительности труда при одновременномрасширении ассортимента предметоводежд ььПоставленная цель достигается тем, чтов способе изготовления двустороннегопредмета одежды, при котором подбираютдвустороннюю ткань, проводят раскрой исобирают детали в изделие, в качестве двустороннего материала используют трехслойный композиционный материал,включающий наружный, внутренний и промежуточный слои, при этом наружный ивнутренний слои представляют собой тканьс жесткостью не более 30 10 мкН см 2, ав качестве промежуточного слоя используют эмукрил М в количестве 60 мл/м, приэтом итоговая жесткость композиционногоматериала должна составлять не более700 10 мкН см, а толщина - не более 3мм.Таким образом, по отношению к прототипу предлагаемый способ имеет следующие существенные отличия: составдвустороннего композиционного материала, полученного склеиванием двух тканейс итоговой жесткостью не более 300 10мкН см и толщиной 3 мм; использованиепромежуточного слоя, размещаемого между тканями, для обеспечения их соединения(склеивания) по всей площади; применениев качестве промежуточного слоя эмукрилаМ; подбор тканей в состав композиционного материала с жесткостью каждой ткани неболее 30 10 мкН см 2,Ограничения по толщине композиционного материала позволяет использовать существующие швейные машины, что непотребует дополнительных затрат.Состав композиционного материала,полученного склеиванием двух разных тканей, позволяет вклюцать ткани разного ко"0 лористицеского оформления и разнойфактуры, разного назначения, например,, для верха и подкладочной, что позволит расширить ассортимент предметов одежды, сократить затраты времени на раскрой ипошив.Применение тканей с жесткостью не более 30 10 мкН см гарантирует получение с помощью промежуточного слоякомпозиционного материала с итоговой же 20 сткостью не более 700 10 мкН см, чтообеспечит необходимую драпируемостькомпозиционного материала, формоустойцивость предметов одежды, позволит проектировать одежду с заранее заданнымипоказателями свойств, что положительноскажется на их качестве.Использование промежуточного слоя,размещаемого между тканями для их соединения по всей площади, гарантирует точноевыкраивание деталей, склеивание их по периметру, исключает отслоение в процессепошива, что улучшить качество предметоводежды,Применение в качестве промежутоцного слоя эмукрила М в количестве 60 мл/мобеспечивает получение мягких на ощупькомпозиционных материалов, гарантируетсклеивание при небольших по величинедавлениях ввиду высокой клеящей способности выбранных клеев, что улучшит внешний вид предметов одежды.Способ осуществляется следующим образом.Подбирают ткани для наружного и внут 45 реннего слоев предмета одежды, напримерпальто, В качестве наружной ткани можноиспользовать чистошерстяную или полушерстяную пальтовую ткань с жесткостьюне более 30 10 мкН см 2, В зависимостигот желаемой жесткости композиционногоматериала подбирают внутренний слой, Например, если наэоужный слой имеет жесткость 26,5 10 мкН см 2, а нужно.получить композиционный материал с же 55 сткостью 650 10 мкН см 2, то жесткостьзвнутреннего слоя 2 должна быть равной18,1 10 мкН см, то есть не выше30 10 мкН см, В качестве внутреннегослоя можно использовать шерстянуюткань типа фланели. Суммарная толщинасклеивания тканей не должна превышать 3мм.Наносят на изнаночную сторону наружной или внутренней ткани эмукрил 14 в количестве 60 млlм, например распылением,Формируют пакет из наружной и внутренней тканей.Склеивают ткани при температуре, например, 180 С и давлении, например 20 10кПа.Проверяют жесткость полученного композиционного материала, которая не должна превышать 7 10 мкН см, толщину,которая должна быть не выше 3 мм, 15Проводят раскрой деталей будущегопредмета одежды.Соединяют детали в изделие одним иэизвестных методов, например, с помощьюниточных строчек. 20Пример практического примененияспособа, Изготавливали женское демисезонное пальто.Подбирали ткань для наружного слоя.Использовали чистошерстяную ткань 25арт.46240 с жесткостью 17,3 10мкН см, Ткань была красного цвета с толщиной 1,60 мм,Подбирали ткань для наружного слоя иткань для внутреннего слоя. Для внутреннего слоя использовали полушерстяную тканьарт. ОН 15-15 хг с жесткостью 7,0 10мкН см с толщиной 1,60 мм.В качестве внутреннего слоя использовали эмукрил М, который наносили распылением на изнаночную сторону ткани арт.46240 в количестве 60 мл/м .Формировали пакет и склеивали обеткани температуре 180 С в течение 10 с при40 давлении 20 кПа. Жесткость полученного композиционного материала составляла 500 10 мкК см, а толщина 3,0 мм,Проводили раскрой деталей пальто,, Собирали детали пальто в изделие с применением ниточных строчек, окантовоч-, ных швов,По прототипу выполняли следующие операции:подбирали две ткани для наружного и внутреннего слоев. Для первого слоя использовали арт. 46240, а для второго - арт, ОН 15-15 хг.(как и в случае предлагаемого способа).Проводили раздельный раскрой деталей из наружного и внутреннего слоев,собирали между собой детали наружного слоя, отдельно детали иэ внутреннего слоя, а затем оба слоя - между собой.Сравнительная характеристика обоих способов приведена в таблице,Из таблицы видно, что трудоемкость изготовления предлагаемого ассортимента в 2,8 раза ниже трудоемкости традиционного женского д/с пальто; затраты на клей, используемый на склеивание полотен текстильных материалов, компенсируется снижением затрат на швейные нитки.Таким образом, предлагаемый способ обладает следующими преимуществами перед прототипом: уменьшение трудоемкости изготовления предметов одежды, то есть повышение производительности труда; экономия материалов; расширение ассортимента предметов одежды, создания одежды новых силуэтных форм.(56) Авторское свидетельство СССР М1510825, кл. А 41 О 1/00, 1989.2004168 Формула изобретения Составитель В,КузьмичевТехред М,Моргентал Корректор Н, Милюкова Редактор А. Зробок Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж; Раушская наб., 4/5Заказ 3358 Производственно-издательский комбинат Патент", г. Ужгород, ул.Гагарина, 101 СПОСОБ ИЗГОТОВЛЕНИЯ ДВУСТОРОННЕГО ПРЕДМЕТА ОДЕЖДЫ, при ко тором подбирают двустороннюю ткань, проводят раскрой и собирают детали в изделие. отличающийся тем. что, с целью повышения производительности труда при одновременном расширении ассортимента 10 предметов одежды, в качестве. двустороннего материала используют трехслойный композиционный материал, включающий наружный, внутренний и промежуточный слои, при этом наружный и внутренний слои представляют собой ткань с жесткостью не более 3010 мкН фсм, а в качеэ гстве промежуточного слоя используют эмукрил М в количестве 60 мл/м с обеспегчением общей жесткости композиционного материала не более 70010 мкНсмэ . г при толщине не более 3 мм,
