Преобразователь двоичной последовательности в дуобинарную

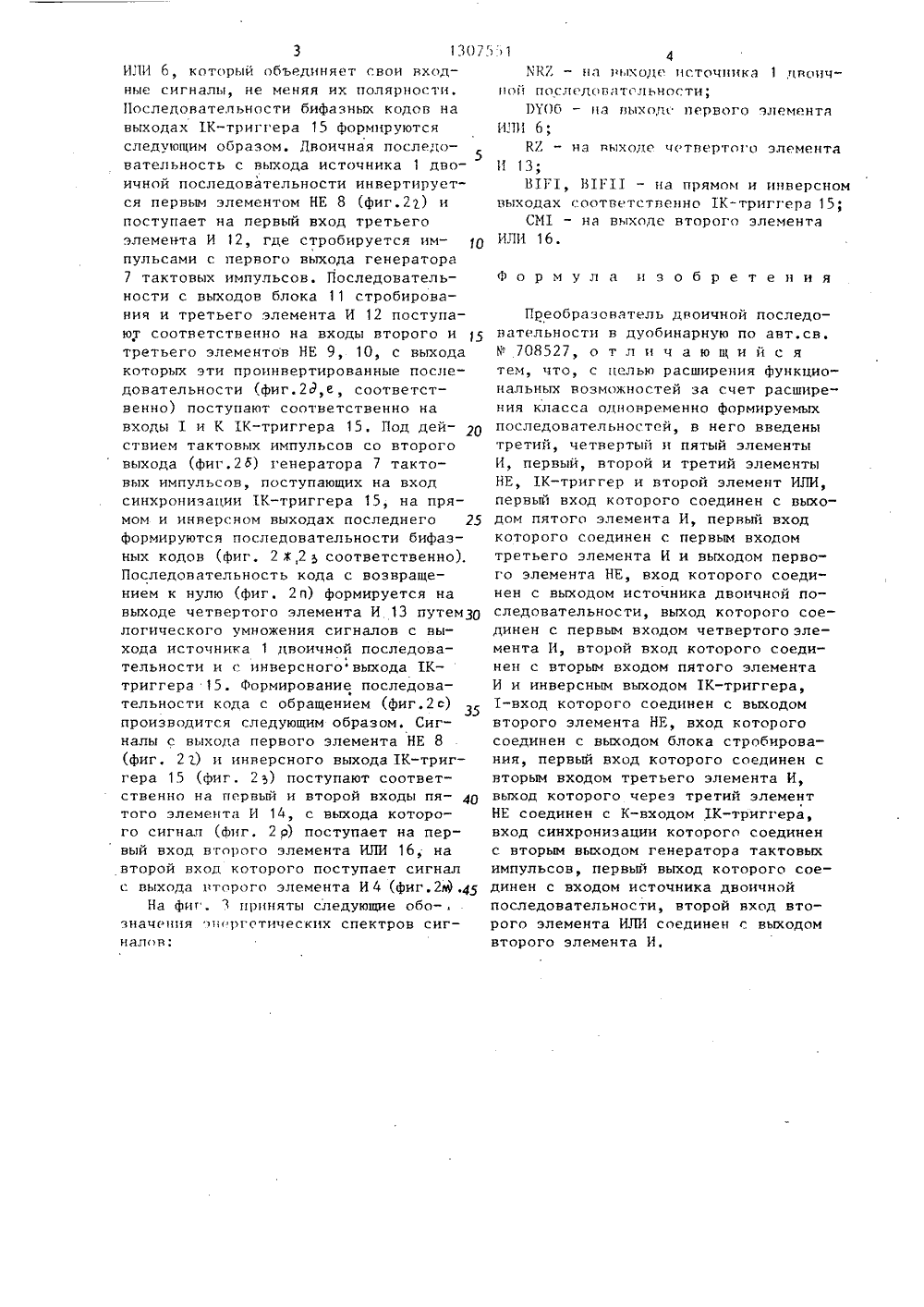

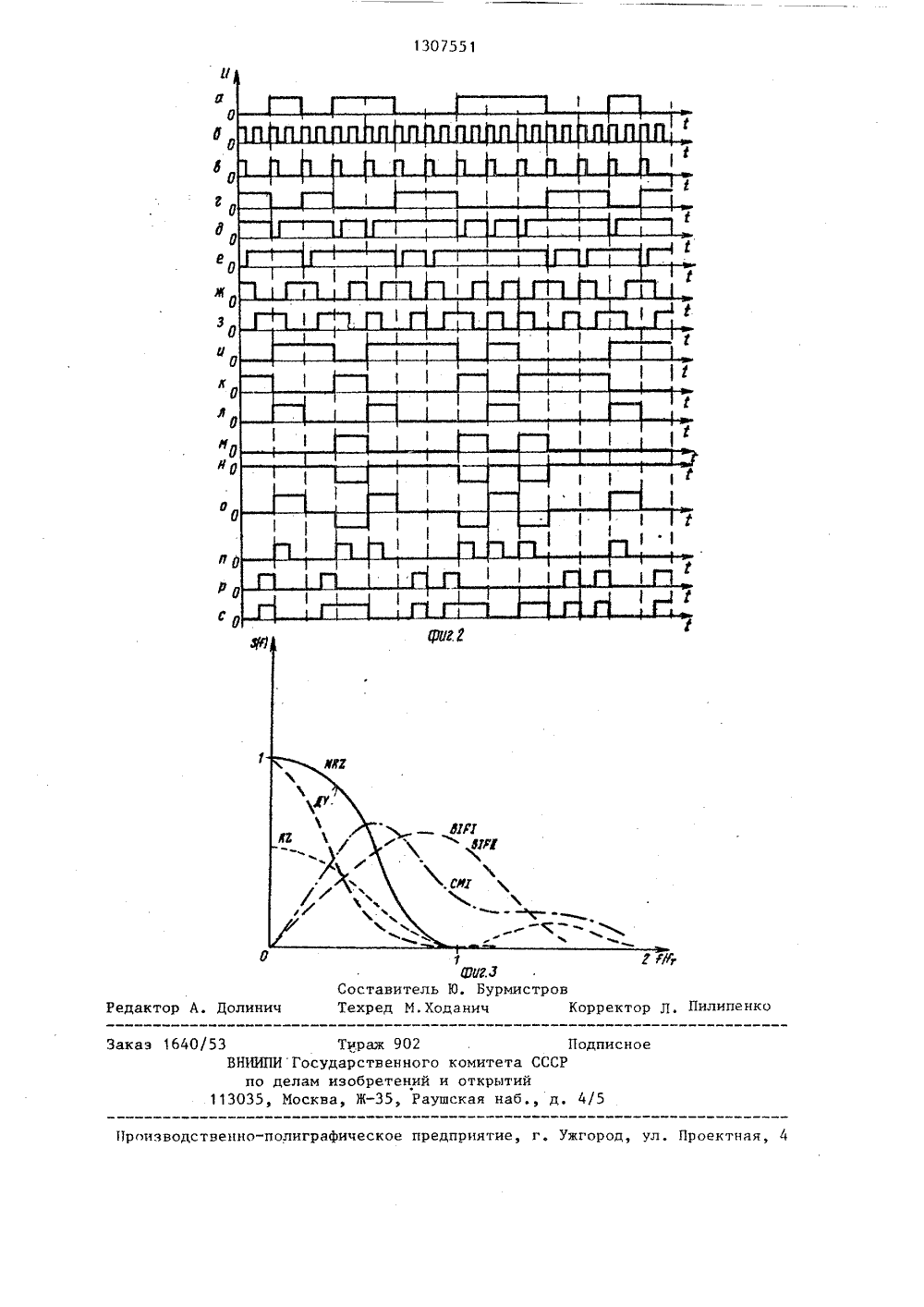

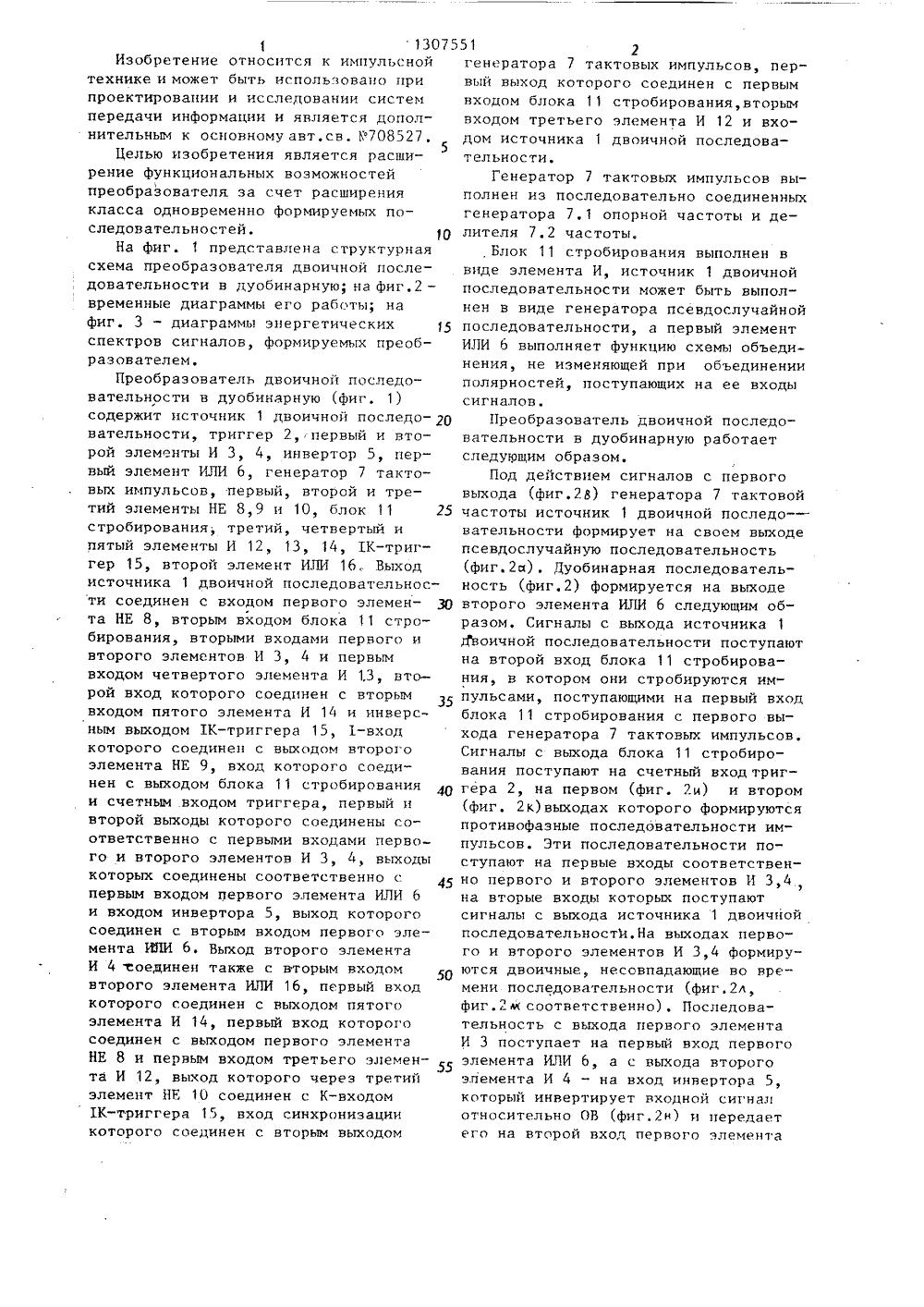

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИ 0 А ЛИ 19) 51)4 Н 03 4 М ИСАНИЕ ИЗОБРЕТЕНТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(56) Авторское свидетельство СССРВ 708527, кл, Н 04 Т. 3/02, 1978,(54) ПРЕОБРАЗОВАТЕЛЬ ДВОИЧНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ В ДУОБИНАРНУЮ(57) Изобретение может быть использовано при проектировании и исследовании систем передачи информации и является дополнительным к авт. св,У 708527. Цель изобретения - расширение функциональных возможностей устройства. Преобразователь содержит источник 1 двоичной последовательностей, триггер 2, элементы И 3 и 4, инвертор 5, элемент ИЛИ 6 и генератор 7 тактовых импульсов, Введение элементов НЕ 8-10, блока 11 стробирования, элементов И 12-14, 1 К-триггера 15, элемента ИЛИ 16 и образование новых функциональных связей расширяет класс одновременно формируемых последовательностей. 3 ил.1 13075Изобретение относится к импульсной технике и может быть использовано при проектировании и исследовании систем передачи информации и является дополнительным к основному авт, св. Р 708527,5Целью изобретения является расширение функциональных возможностей преобразователя за счет расширения класса одновременно формируемых последовательностей. 1 ОНа фиг. 1 представлена структурная схема преобразователя двоичной последовательности в дуобинарную; на фиг.2 - временные диаграммы его работы; на фиг. 3 - диаграммы энергетических спектров сигналов, формируемых преобразователем.Преобразователь двоичной последовательности в дуобинарную (фиг. 1) содержит источник 1 двоичной последо вательности, триггер 2, первый и второй элементы И 3, 4, инвертор 5, первый элемент ИЛИ 6, генератор 7 тактовых импульсов, первый, второй и третий элементы НЕ 8,9 и 10, блок 11 25 стробирования, третий, четвертый и пятый элементы И 12, 13, 14, 1 К-триггер 15, второй элемент ИЛИ 16, Выход источника 1 двоичной последовательности соединен с входом первого элемен та НЕ 8, вторым входом блока 11 стробирования, вторыми входами первого и второго элементов И 3, 4 и первым входом четвертого элемента И 13, второй вход которого соединен с вторым входом пятого элемента И 14 и инверсным выходом 1 К-триггера 15, 1-вход которого соединен с выходом второго элемента НЕ 9, вход которого соединен с выходом блока 11 стробирования 40 и счетным .входом триггера, первый и второй выходы которого соединены соответственно с первыми входами первого и второго элементов И 3, 4 выходы которых соединены соответственно с первым входом первого элемента ИЛИ 6 и входом инвертора 5, выход которого соединен с вторым входом первого элемента ИПИ 6, Выход второго элемента И 4 соединен также с вторым входом второго элемента ИЛИ 16, первый вход которого соединен с выходом пятого элемента И 14, первый вход которого соединен с выходом первого элемента НЕ 8 и первым входом третьего элемен та И 12 выход которого через третий элемент НЕ 10 соединен с К-входом 1 К-триггера 15, вход синхронизации которого соединен с вторым выходом 51 2генератора 7 тактовых импульсов, первый выход которого соединен с первымвходом блока 11 стробирования,вторымвходом третьего элемента И 12 и входом источника 1 двоичной последовательности.Генератор 7 тактовых импульсов выполнен из последовательно соединенныхгенератора 7.1 опорной частоты и делителя 7.2 частоты.Блок 11 стробирования выполнен ввиде элемента И, источник 1 двоичнойпоследовательности может быть выполнен в виде генератора псевдослучайнойпоследовательности, а первый элементИЛИ 6 выполняет функцию схемы объединения, не изменяющей при объединенииполярностей, поступающих на ее входысигналов,Преобразователь двоичной последовательности в дуобинарную работаетследующим образом.Под действием сигналов с первоговыхода (фиг.2 В) генератора 7 тактовойчастоты источник 1 двоичной последо -вательности формирует на своем выходепсевдослучайную последовательность(фиг,2 ь). Дуобинарная последовательность (фиг.2) формируется на выходевторого элемента ИЛИ 6 следующим образом, Сигналы с выхода источника 1Двоичной последовательности поступаютна второй вход блока 11 стробирования, в котором они стробируются импульсами, поступающими на первый входблока 11 стробирования с первого выхода генератора 7 тактовых импульсов,Сигналы с выхода блока 11 стробирования поступают на счетный вход триггера 2, на первом (фиг. 2 и) и втором(фиг. 2 к)выходах которого формируютсяпротивофазные последовательности импульсов. Эти последовательности поступают на первые входы соответственно первого и второго элементов И 3,4,на вторые входы которых поступаютсигналы с выхода источника 1 двоичнойпоследовательности,На выходах первого и второго элементов И 3,4 формируются двоичные, несовпадающие во времени последовательности (фиг.2 л,фиг.2 вк соответственно). Последовательность с выхода первого элементаИ 3 поступает на первый вход первогоэлемента ИЛИ 6, а с выхода второгоэ.пемента И 4 - на вход инвертора 5,который инвертирует входной ситналотносительно ОВ (фиг.2 н) и передаетего на второй вход первого элемента3 1307ИЛИ 6, которьй объединяет свои входные сигналы, не меняя их полярности.Последовательности бифазных кодов навыходах 1 К-триггера 15 формируютсяследующим образом, Лвоичная последовательность с выхода источника 1 двоичной последовательности инвертируется первым элементом НЕ 8 (фиг.2 О ипоступает на первый вход третьегоэлемента И 12, где стробируется импульсами с первого выхода генератора7 тактовых импульсов. Последовательности с выходов блока 11 стробирования и третьего элемента И 12 поступают соответственно на входы второго итретьего элементов НЕ 9, 10, с выходакоторых эти проинвертированные последовательности (фиг.23,е, соответственно) поступают соответственно навходы 1 и К 1 К-триггера 15, Под действием тактовых импульсов со второговыхода (фиг.2 Б) генератора 7 тактовых импульсов, поступающих на входсинхронизации ТК-триггера 15, на прямом и инверсном выходах последнего 25формируются последовательности бифазных кодов (фиг. 2 Ж,2соответственно).Последовательность кода с возвращением к нулю (фиг. 2 и) формируется навыходе четвертого элемента И. 13 путем 30логического умножения сигналов с выхода источника 1 двоичной последовательности и . инверсноговыхода 1 Ктриггера 15. Формирование последовательности кода с обращением (фиг.2 с)производится следующим образом, Сигналы с выхода первого элемента НЕ 8(фиг. 2 1) и инверсного выхода 1 К-триггера 15 (фиг. 2) поступают соответственно на первый и второй входы пя Отого элемента И 14, с выхода которого сигнал (фиг. 2 р) поступает на первый вход второго элемента ИЛИ 16, навторой вход которого поступает сигналс выхода торого элемента И 4 (фиг.2.45На фиг. 3 приняты следующие обо-,значенияргетических спектров сигналов; 551 4 ИК 7, - на ц,ходе источника 1,твоичОЙ поседовательности 1 ПсОб - на иход: первого земента ИЛИ 6; КХ - нз выходе четвертого элемента И 13; ВП 1, 111111 - на прямом и инверсном выходах соответственно 1 К-триггера 15; СМ 1 - на выходе второго элемента ИЛИ 16. Формула изобретенияПреобразователь двоичной последовательности в дуобинарную по авт.св.Р 708527, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей за счет расширения класса одновременно формируемых последовательностей, в него введены третий, четвертый и пятый элементы И, первый, второй и третий элементы НЕ, 1 К-триггер и второй элемент ИЛИ, первый вход которого соединен с выходом пятого элемента И, первьп вход которого соединен с первым входом третьего элемента И и выходом первого элемента НЕ, вход которого соединен с выходом источника двоичной последовательности, выход которого соединен с первым входом четвертого элемента И, второй вход которого соединен с вторым входом пятого элемента И и инверсным выходом 1 К-триггера, 1-вход которого соединен с выходом второго элемента НЕ, вход которого соединен с выходом блока стробирования, первый вход которого соединен с вторым входом третьего элемента И, выход которого через третий элемент НЕ соединен с К-входом 1 К-триггера, вход синхронизации которого соединен с вторым выходом генератора тактовых импульсов, первый выход которого соединен с входом источника двоичной последовательности, второй вход второго элемента ИЛИ соединен с выходом второго элемента И.1307551 д и 7 Ю стров Корректор Л. Пилипенк Соста Техре Редактор А. Долини Заказ 164 ПодписиССР ткрытии ая наб.4 оизводственно-полиграфическое предприятие, г. Ужгород,ектная Тираж ВНИИПИГосударст по делам изобр 3035, Москва, Ж ЩИ тель Ю, Б М,Ходанич
