Номер патента: 421086

Опубликовано: 25.03.1974

Автор: Яркий

МПК: H02H 7/08

Метки: асинхронного, защиты, однофазного, электродвигателя

...повторного включения двигателя необходимо обесточить входные клеммы устройства и снова подать на них напряжение. инципиальн Г 1 рсдмст изобретен О Устрой ст хронного э денсатороа тепловос р включения 5 сся тем, ч дополнител денсатору напряженп установлен О тел я.е клемпроисосле тоочается унтиругое вре, его Изобретение относится к устройства для защиты однофазных асинхронных электродвигателей с пусковыми конденсаторами.Известные устройства, содержащие пусковое реле и тепловое реле времени, подключенные в цепь включения электродвигателя, недостаточно надежны.Для повышения надежности в предложенном устройстве дополнительно параллельно пусковому конденсатору электродвигателя подключено реле напряжения, замыкающий контакт которого...

Номер патента: 378607

Опубликовано: 01.01.1973

Авторы: Вител, Калиничев, Лызо, Орловский, Толмачев, Яркий

МПК: E02F 3/76, E02F 5/30

Метки: воздействия, грунта, мерзлого, него, посредством, продуктов, разработки

...10 сжатый воздух поступает в поплавковую камеру 11 карбюратора 3 через обратный клапан 12, создавая давление над топливом, подающимся в камеру сгорания. По трубопроводу 13 сжатый воздух через впускной клапан 4 подается в камеру сгорания. Камера сгорания включает раструб 14, в горловине которого установлен впускной клапан 4 и седло 15. На внутренней стороне горловины под углом к продольной оси установлены неподвижные лопасти 1 б. По периметру рабочей кромки впускного клапана размещены отверстия 17, сходящиеся по радиусу к центру и сообщающиеся с центральным каналом 18, соединенным гибким шлангом 19 с карбюратором.Топливо из бака 2 подается под действием гидростатического давления через обратный клапан 20 в поплавковую камеру 11...

Номер патента: 377482

Опубликовано: 01.01.1973

Авторы: Вител, Калиничев, Яркий

МПК: E02F 3/76

Метки: бульдозерное, оборудование

...брус 2 и его цилиндр б с отвалом 1. Толкающий брус 3 и его цилиндр 7 соединены с отвалом бульдозера цилиндрическими шарнирами 10 и 11. Цилиндрический шарнир 12 соединяет кронштейн 13, жестко закрепленный на толкающем брусе, с тыльной стороной отвала 1. Причем шарниры 10 и 12 находятся на одной оси,При движении штоков силовых цилиндров б и 7 в одном направлении отвал 1 поворачивается вокруг оси, проходящей через шарниры 8, 10 и 12, и угол резания меняется.Если цилиндр 7 заперт, отвал 1 зафиксирован относительно толкающего бруса 3. При подаче жидкости в гидроцилиндр отвал 1 вместе с толкающим брусом 3, не меняя взаимного расположения, поворачиваются вокруг оси, проходящей через шаровую опору 5 и шарнир 8, и угол перекоса отвала...

Номер патента: 395913

Опубликовано: 01.01.1973

Авторы: Велли, Королькова, Рабинович, Яркий

МПК: H01G 5/22

Метки: конденсатор, подстроенный

...стеклопленкой 8. Осно имеет две полоски металлизацци 4 (по длине), к которым припаяны две пруж своими нижними полками б, служащие для фиксирования крайними треугольными лепестками 7 и поджатиясредней частью - прямоугольным лепестком 8 - верхней полки 9 2ротора 10 к статору. Пластина статора с обратной стороны рабочей поверхности имеет две полоски металлцзнрованного слоя 11 (по всей длине), служащих обкладками конденсатора ц соединенных металлизированными перемычками 12 с металлизаццей основания 2. Таким образом пружины играют еще и роль выводов.Ротор 10 представляет диск со сквозным шлицом 18 в центре, служащим для поворота ротора. На рабочую поверхность ротора нанесена металлизацця в виде двух отполированных по всей плоскости...

Номер патента: 389216

Опубликовано: 01.01.1973

Авторы: Бахирка, Вител, Довбн, Ермак, Калиничев, Яркий

МПК: E02F 3/76

Метки: бульдозер

...сил отвала и, что,оходное шасси, авые цилиндрыи выравнивас целью повыИзобретение отно шинам, а именно б перечный, перекос о Известен бульдоз ное шасси, толкаю линдры,подъема и равниватель,Цель изобретения работы при снижен Достигается это выполнен в виде п самоходного шасси которого при помо с силовыми цилинд отвал асН. Калииичев, А. А. Яркахирка и И. Н, Довбнятельский институт строи машиностроения вала подвешены к кривошипам 9 и 10 выравнивателя на пальцах 16.Подъем отвала 2 осущесввляется прл движении вверх, поршней 7 и 8 в результате подачи жидкости в штоковые полости;силовых цилиндров 5 и 6, Если отвал перекошен (на фиг, 2), то поршень 8 у 1 пирается в днище цилиндра б раньше, чем,поршепь 7 в днище цилиндра 5. После упора в днище...

Номер патента: 388109

Опубликовано: 01.01.1973

Авторы: Вител, Калиничев, Яркий

МПК: E02F 3/76, E02F 5/30

Метки: грунта, мерзлого, разработки

...корпуса 3 трубопроводом 4 связана с турбиной 5, которая в данном случае заменяет компрессор. Выходной трубопровод б соединяет турбину с конденсатором 7, который, в свою очередь, с помощью насоса 8 и трубопровода 9 сообщается с нижней частью 13 связывает которую с р ес камерой сгорания.В верхнюю часть бака 3 вмонтирован предохранительный клапан 15.5 Запуск устройства осуществляется от валаотбора мощности двигателя базовой машины,подсоединяемого к валу 1 б воздуходувки.Сжатый воздух по воздухопроводу 13 подаютв камеру сгорания 1, куда поступает распы 10 ленное жидкое топливо (на чертеже не указано).После 10 15 мин работы температура стенок камеры сгорания повышается до температуры кипения жидкости, заполняющей бак 3.15 Образующийся в...

Номер патента: 358482

Опубликовано: 01.01.1972

Авторы: Веледницкий, Довбн, Калиничев, Спиридонов, Толмачев, Шапиро, Яркий

МПК: E02F 3/76, E02F 9/22

Метки: бульдозера, отвалом

...цилиндры 4 и 5, работая одновременно в одну сторону, изме няют угол резания. ыми с тноси штанязаны еделилевой рно с 15 управ- твенно зания На фиг. 1 изображена сх авления отвалом; на фиг равления. Устройство управления о остоит из шарнирно соедин толкающими брусьями 2 индров 4 и 5, которые сое аспределителя б, шарнир редством рычагов 7 и 8 с штанг 9 и 10, установленньма устроиств 2 - рукоятка твалом бульдозера енных с отвалом 1 25 и 8, силовых цидинены с секциями но связанных по- концами соосных х с возможностью 30 Изобретение относится к строительн дорожным машинам, а именно к бульдоз имеющим управляемый отвал.Известны устройства управления отв включающие силовые цилиндры, распре тель, колонку, рычаги управления, но о...

Номер патента: 352990

Опубликовано: 01.01.1972

Авторы: Садовский, Тютюнов, Яркий

МПК: E01H 4/00

Метки: взлетно-посадочной, возведения, время, дороги, зимнее, полосы, снега, сооруженияиз

...со снегом смеси, замерзающие приболее низких температурах, чем температура 20кристаллизации чистой воды. Благодаря этому свойству увлажцсцце снега может осуществляться при температурах ниже 0"С. Резкоеповышение несущей способности снега, обработанного солью, обусловливается смерзанием 25снежной массы после гонижения температурыниже темпсратуры замерзания смеси, котораяназывается эвтсктичсской температурой.Согласно способу соль вносят в снег при отрицательных температурах, но более высоких, 30чем эвтектичсские температуры данных солей,и в количестве, меньшем, чем количество, необходимое для полного плавления снега прц данной температуре. Для обработки снега могут быть применены соли типа хлорцдов, сульфатов, карбонатов и нитратов...

Номер патента: 345388

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Долгушин, Дорожного, Яркий

МПК: G01L 5/13

Метки: замера, средств, толкающего, транспортных, усилия

...консольным в ццкают напряжения. Для измерения напряжений ца пальцы наклеиваются проволочные цлц другие датчики, преобразующие напряжения в электрический сигнал, который реги стрцруется измерительной аппаратурой.Преп му шеством предлагаемого устройстваягляет.я то, что датчики воспршшмают лишь те усилия, когорые действуют в вертикальной 10 плоскости вдоль осц машины ц не реагируютна усилия скручивания от вцецентренного прцложенця нагрузки, а также на осевые усилия, которые воспринимаются стержнем,На фцг. 1 изображено предлагаемое уст ройство, общий вцд; на фцг, 2 - установкаустройства на буфере скрепер а.Устройство включает П-образную силовуюраму 1 с консольно выступающими пальцами 2, На пальцы через подшипники,"т опирается 20 барабан 4....

Номер патента: 337467

Опубликовано: 01.01.1972

Авторы: Калиничев, Покровский, Прикащиков, Яркий

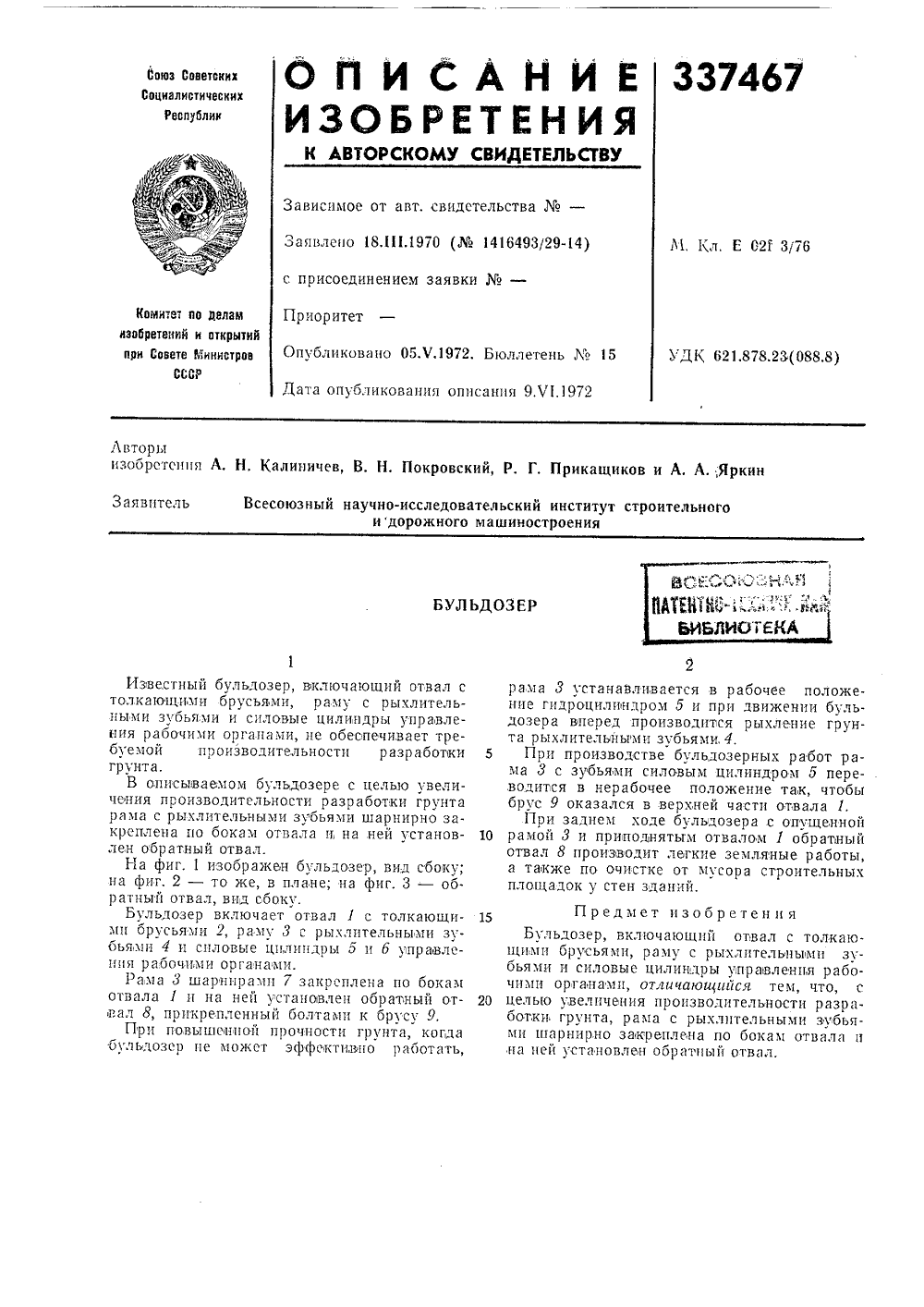

МПК: E02F 3/76

Метки: 337467

...рых лена п ратны дозер, включа брусьями, рам и силовые цил органами, отлсс увеличения пр гр нта рама рнирно закрепустановлен об отвал с толкаю гхлптельными зу управления рабо сссся тем, что, с бдительности разра чптельнызти зубья о бокам отвала с"с отвал, ена по бокам обратный отк брусу 9,грунта, ког сно работа цельюботкимп шана неГ,да ть,В описываемом бульдозере с червия производительности разр рама с рыхлительными зубьями крепслена по бокам отвала и н лен обратный отвал.На фиг. 1 изображен бульдоз на фиг. 2 - то же, в плане; на ратный отвал, вирд сбоку.Бульдозер включает отвал 1 мп брусьями 2, раму 3 с рыхл бьями 4 и силовые цилиндры 5 ппя рабочими органами.Рама 3 шарнирамп 7 закрспл отвала 1 и на ней установлен вал 8, прикреплснныи...

Номер патента: 331160

Опубликовано: 01.01.1972

Авторы: Блюмин, Веледницкий, Всесоюзный, Дорожного, Яркий

МПК: E02F 3/76, E02F 3/84, E02F 9/22 ...

Метки: бульдозера, гидропривод, отвала

...это тем, что выходы одного из золотников непосредственно соединены с одним из силовых цилиндров.На чертеже изображена принципиальная схема гидро привода.Гидропривод отвала бульдозера имеет силовые цилиндры 1 и 2, устройство управления отвалом бульдозера, куда входят золотники 3 и 4, соединенные с силовыми цилиндрами, и обратные клапаны 5 - 8, связанные с полостями гидроцилиндрови 2, причем выходы золотника 4 непосредственно соединены с силовым цилиндром 2.При изменении перекоса отвала перемещается силовой цилиндр 2, управляемый золотником 4, цилиндр 1 остается неподвижным, так как его полости отсоединены от одноименных полостей силового цилиндра 2 запертыми управлямеыми обратными клапанами 6 и 7.5 При изменении наклона отвала штоки...

Номер патента: 328405

Опубликовано: 01.01.1972

Авторы: Бондаренко, Веледницкий, Ратнер, Яркий

МПК: G01M 17/007

Метки: машин, мобильнб1х, стенд, устойчивости

...плат 25 форму 2, установленную ца шарнирах 3, Длянаклона платформы относительно горизонтальной оси служит гидропривод 4. Поворот.ный круг б с упорами 6, вмонтированный вцаклоняемую платформу, установлен на оси 7ЗО и опирается ца ролики 8. Ролик 9 предотвра.шдс 1 Орнв ц)уа 01 11 аформы при се на- КЛО)С.Рядом с поворотным кругом ца наклоняемой платформе находится привод, содержащий ось 10 с головкой под ключ и шестерней 11, закрепленной ца ней цепочкой, шестерня входит в зацепление с цевками 12, располокеннымн по периметру поворотного крута.Г 1 оворотнь)й крут фиксируется пальцем 1 З. входящим в отверстие закрепленного на платформе кронштейна 14 и одно из отверстий, расположенных по периметру поворотного круга.Для удобства отсчета...

Номер патента: 323699

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Гоберман, Дорожного, Поль, Ратнер, Яркий

МПК: G01M 17/06

Метки: r-llailnuiuilabsl-h, библиогска, испытания, лgt, ллг, машинrj, самоходных, стенд, устойчивости

...гидроцилиндр 2.На верхней поверхности платформы имеются продольно расположенные пазы 3 с направляющими 4, на которых установлена каретка 5, опирающаяся на ходовые ролики 6, Каретка перемещается вдоль направляющих при помощи тягового механизма, например тяговой лебедки 7. Канат 8 навит на барабан лебедки, огибает блоки 9 и 10 и закреплен двумя концами на каретке 5.На каретке смонтированы ролики 11, шарнирно укрепленные в ее отверстиях 12 на горизонтальных осях. Перестановка роликов в отверстиях каретки обеспечивает изменение З 0 высоты профиля препятствия.10 20 25 Испытуемая машина 13 устанавливается на платформе и закрепляется цепяии 14, предотвращающими опрокидывание машины.Стенд работает следующим образом, Платформа с...

Номер патента: 322470

Опубликовано: 01.01.1971

Авторы: Баландин, Ващук, Филиппович, Яркий

МПК: E02F 5/32

Метки: грунта, орган, рабочий, разработки

...гранях клина выполнены отверстия, соединяющие камеру с атмосферой.На фиг. 1 изображен рабочий орган; на фиг, 2 - разрез по А - А на фиг. 1.Рабочий орган имеет форму клина с оптимальным задним углом резания а. Он содержит сменный наконечник 1 и канал 2, который сообщается с трубопроводом д, закрепленным на задней части рабочего органа илп же выполненным внутри него.Канал 2 рабочего органа переходит в камеру 4 с отверстиями 5, выполненными 1 по боковым граням рабочего органа,В камере сгорания (на чертеже не показана) при движении рабочего органа в грунте периодически взрывается горючая смесь. Газы при достижении определенного давления на правляются по трубопроводу 3 в камеру 4,откуда через отверстия 5 выбрасываются непосредственно в...

Номер патента: 253672

Опубликовано: 01.01.1969

Авторы: Аовикин, Калиничев, Лызо, Тума, Яркий

МПК: E02F 3/80

Метки: гдодайвсесоюзный, институт, исследовательский, машиностроенияьйблнотека, научно, патентноif, строительнойного

...сгора;ния, одна из которых соединена с полостью передней секции отвала, а другие с полостью задней секции.Эти отличия позволяют повысить степень внедрения отвала в грунт и предупредить накопление грунта, перед отвалом.На фиг. 1 представлен рабочий орган, вид сбоку; на фиг. 2 - то же; вид сверху.Рабочий орган бульдозера содержит отвал переменного сечения по длине. Передняя секция 1 его имеет форму трехгранного клина с расположенными на боковых гранях выхлопными отверстиями 2 и 3. Задняя секция 4 отвала расположена вслед за трехгранным клином и имеет выхлопные отверстия б и б. В тыльной части задней секции отвала смонтированы камеры сгорания 7, 8 и 9, одна из которых 7 соединена с выхлопными отверстиями 5 2 и 3 передней секции, а...

Номер патента: 246404

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Дорожного, Тумашов, Яркий

МПК: E02F 3/815

Метки: 246404

...посредством дополнительных трубопроводов с камерой сгорания и компрессором.Такое выполнение обеспечивает заглублениа отвала непосредственно под слой мерзлого грунта и повышение эффективности его разраоотки.На фиг. 1 в аксонометрии изображен рабощй орган предлагаемого бульдозера; на фиг. 2 - то же, поперечный разрез,Бульдозер смонтирован на гусеничном тракторе с прочной кабиной, защищающей оператора от возможных падений комьев разрабатываемого грунта. В задней части отвала 1 смонтирована камера 2 сгорания, в которую по трубопроводу 8 подается сжатый воздух, а по трубопроводу 4 - топливо.5 В нижней части отвала установлены взламывающие. клинья 5, приводимые в деиствие отбойными молотками 6. Сжатый воздух ог компрессора поступает через...

Номер патента: 240309

Опубликовано: 01.01.1969

Авторы: Веледницкий, Всесоюзный, Дорожного, Жиров, Носов, Яркий

МПК: E02F 9/22

Метки: гидросистемы, испытания, машин, строительно-дорожных

...козинцевыми выключателями нижнего НКВ и верхнего ВКВ положений, мультивпбратора ЛВ, двух силовых реле Рс и Р управлясмых соответственно контактами К реле мультпвибратора и контактахти К реле положения отвала. Другие контакты Ка реле мультивибратора находятся в цепи счетчика импульсов.Контакты К, и К- силовых реле включены в цепь электромагнитов ЭЛ 1 а и Э.И пневмоэлектроклапанов 6. Блок силовых исполнительны состоит из рамы 8, двух пневмо направляющих штанг 11 и напра лок 12. Блок закреплен на р 13, Шток одной пневмокамеры рукоятке 14 распределителя, а ш3к раме 8. Один конец возвравной пружийы 15 закреплении на рукоятке, другой - на раме.Пневмокамера 9 соединена гибким шлангом с одним из )пневмоэлектроклапанов б, электромагнит...

Номер патента: 257097

Опубликовано: 01.01.1969

Авторы: Веледницкий, Всесоюзный, Дорожного, Яркий

МПК: G01M 1/12, G01M 17/007

Метки: веса, изменения, машин, положения, самоходных, тяжести, центра

...устройство отличается от известных тем, что оно содержит механизм для перемещения грузов на кронштейнах, а кронштейны выполнены в виде продольных штанг, укрепленных на раме машины и имеющих загнутые книзу, съемные передние концы. Эти отличия создают условия для саморазгрузки и быстрого изменения в большом диапазоне веса машины и положения ее центра тяжезов позволяют ение центра тядля выполнения овательских раПредмет из тени Устройство для изменения веса и положения центра тяжести самоходных машин с по мощью грузов, установленных на кронштейнах рамы машин, отличающееся тем, что, с целью саморазгрузки и быстрого изменения в большом диапазоне веса машины и положения ее центра тяжести, оно содержит меха низм для перемещения грузов на...

Номер патента: 191422

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Дорожного, Потоцкий, Яркий

МПК: B62D 55/00, E02F 3/80

Метки: бруса, гусеничной, крепления, навесного, оборудования, раме, толкающего, узел

...видов навесного оборудования.Цель предлагаемого изобретения - повысить степень универсальности крепления.Конструктивно этот узел отличается от известных тем, что в каждой паре лонжеронов рамы гусеничной тележки смонтирована общая втулка с пальцем, установленным с возможностью изменения положения во втулке и, кроме того, тем, что палец выполнен с цапфами по обоим его концам или с цапфой на одном его конце.На чертеже схематически изображен описываемый узел крепления,В лонжероны рамы гусеничной тележки 1 ввариваегся втулка 2, в которсй установлены пальцы 3, имеющие возможность перемещаться вдоль втулки в положение для крепления наружной или внутренней рамы навесного оборудования. Каждый палец выполнен либо 5 с цапфами по обоим его концам,...

Номер патента: 171810

Опубликовано: 01.01.1965

Авторы: Всесоюг, Всесоюзный, Гулиа, Дорожного, Недорезов, Студенецкий, Федоров, Чег, Яркий

МПК: E02F 3/64, E02F 3/65

Метки: 171810

...обеспечениядополнительного т1 юпания, скреперинсрционным аккуприводимого во вр25 тически связанного Од 11 иснал г 11 упгга Лб 278 Известный скрепер, включающий ковш, опирающийся на колесный ход, не обеспечивает требуемого тягового усилия, из-за чего не удается полностью загрузить ковш грунтом.Предложенный скрепер выполнен с механическим инерционным аккумулятором энергии в виде приводимого во вращение маховика, кинематически связанного с колесами скрепера. Это дает возможность получить дополнительное тяговое усилие в период копания,На чертеже схематически показан скрепер.Скрепер состоит из ковша 1, опираюгцегося одним концом на колеса 2, соединенные с двигателем внутреннего сгорания тягача 3, а другим концом - на колеса 4, соединенные...
