Дедонис

Номер патента: 1733575

Опубликовано: 15.05.1992

Авторы: Григайтис, Дедонис, Кривицкас, Тамашаускас, Шукис

МПК: E02F 5/28

Метки: внутриканальный, каналоочиститель

...ходовой части 6 и 7, Для этогоканалоочиститель устанавливается в транспортное положение(фиг, 1) на берме каналаперпендикулярно его оси и начинается движение в канал. Для того, чтобы каналоочиститель располагался вдоль канала, т.е,чтобы он оказался на оси русла, начинаетсяповорот его наискось откоса. Чтобы осуществить поворот машины, необходимо создавать угол между направлениями движенияпередних 6 и задних 7 колес, т,е. между ихосями, Для этого служат гидроцилиндры 18.Если, например, нужно осуществить поворот базовой машины направо, то при движении производится выдвижение штокалевого (по ходу машины) и втягивание правого гирроцилиндров 18. В то же время при изменении положения поворотных рычагов 9 и 11 в вертикальной плоскости с...

Номер патента: 1476526

Опубликовано: 30.04.1989

Авторы: Дедонис, Епишкин, Исаев, Найкялис, Римкус

МПК: G11B 20/24, G11B 5/027, G11B 5/03 ...

Метки: записи, магнитной, паузы, снижения, фонограммы, шумов

...от уровня высокочастотного подмагничивання;Предлагаемый способ осуществляют. следующим образом.В магнитную головку 1 записи (Фиг.1) через сумматор 2 подают ток записи от источнпка 3 входного аналового сигнала, усиленный усилителем ч записи, а также ток высокочастотного подмагничивания, вырабатываемый генератором 5 высокочасготного подмагничивания и поступающий на сумматор 2 через регулирующий элемент 6. В моменты пауз между Фрагментами звуковой фонограммы ток высокочастотного подмагничивания увеличивают с помощью регулируемого элемента 6, управление которым осуществляют от детектора 7,паузы. Время, за которое увеличивают ток высокочастотного подмагничивания, не должно превьшать постоянной времени слухового восприятия, при этом в...

Номер патента: 1427417

Опубликовано: 30.09.1988

Авторы: Дедонис, Исаченко, Миколаюнас, Якштас

МПК: G11B 5/027

Метки: аналоговых, записи, предварительный, сигналов, усилитель

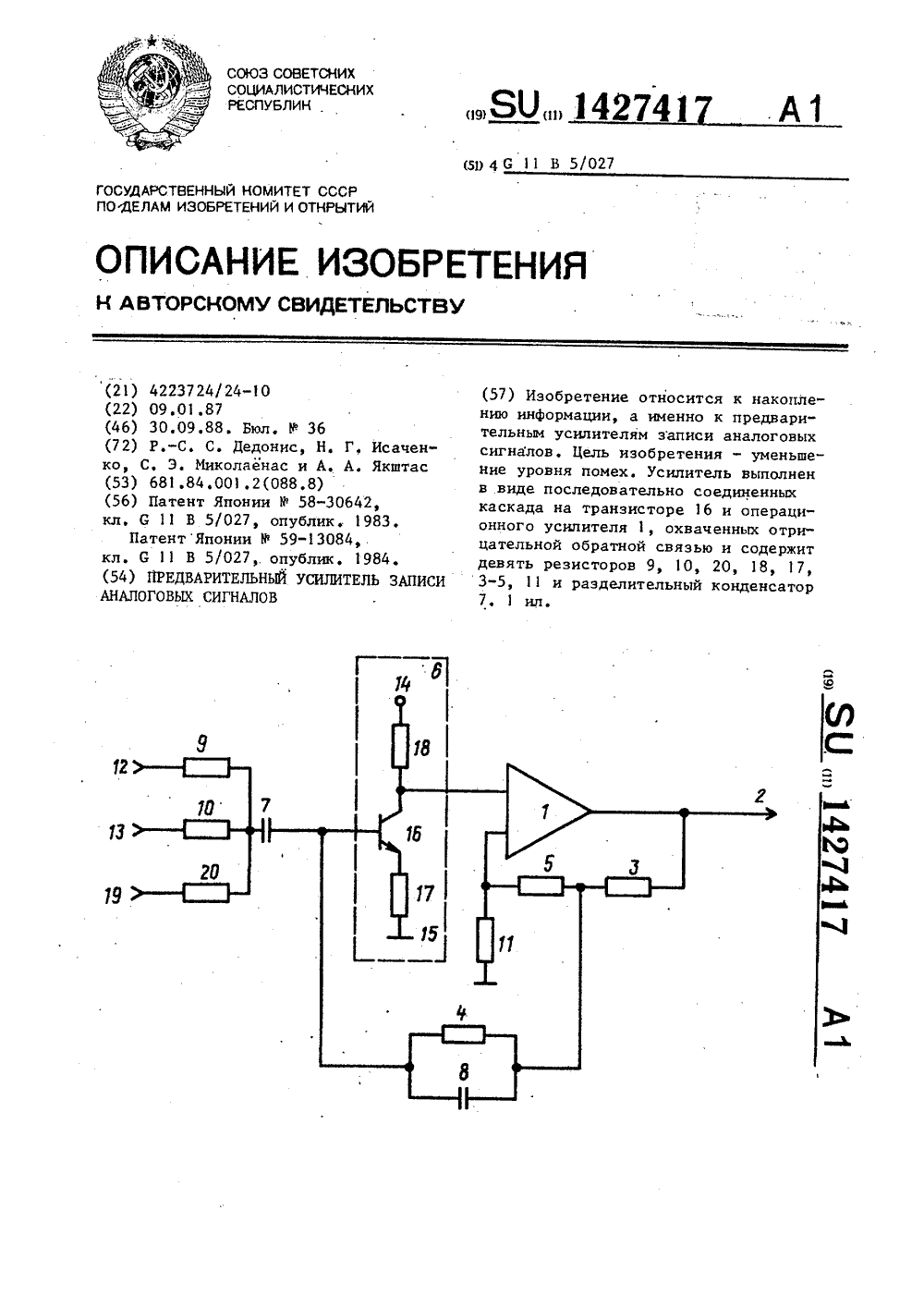

...образомПодлежащие записи сигналы с различных источников аналоговых сигналов, например с микрофона и с звукоснимателя, поступают на базу транзистора 16 усилительного каскада 6 через первый конденсатор 7 и черезпервую входную шину,и четвертый резистор 9 или через вторую входнуюшину 13 и пятый резистор 10, Усилительный каскад 6 выполнен на транзисторе 16 и седьмом 17 и восьмом 18 резисторах по схеме с общим эмиттером,что обеспечивает высокое входное сопротивление, Кроме того, транзистор16 усилительного каскада 6 работаетв режиме микротоков, обеспечивающемуменьшение собственных шумов при относительно высоком коэффициенте усиления. Сигнал с коллектора транзистора 16 поступает на неинвертирующийвход операционного усилителя 1,...

Номер патента: 1355678

Опубликовано: 30.11.1987

Авторы: Дедонис, Кривицкас, Тамашаускас, Шилейка

МПК: E02F 5/28

Метки: водоемов

...16. К закрытому концу фигурных звеньев 15 жестко прикреплены рыхлящие элементы 17 с ребрами жесткости 18, выполненные в виде пластин, рабочая поверхность которых изогнута по определенному радиусу, и очистители 19, составляющие с плоскостью звеньев 15 угол а и шарнирно установленные с закрытой стороны П-образных звеньев. Очистители 19 имеют в поперечном сечении фору сектора, окружность которого концентрична окружности, частью которой является дуга рабочей поверхности рыхлящих элементов. Между ребрами жесткости8 звеньев 15 образуются окна 20, размеры которых позволяют свободное поперечное перемещение очистителей 19. Величина угла а зависит от длины звена 15 гусеничной цепи 12 (Ь) и высоты ребра 16, прикрепленного к закрытому концу...

Номер патента: 1203206

Опубликовано: 07.01.1986

Авторы: Дедонис, Кривицкас, Пукштас, Тамашаускас, Шилейка

МПК: E02F 5/28

Метки: орган, рабочий, роторный

...верхней части кожуха, а ведомыезвездочки 7 - в средней его части.Внутри барабана 4 неподвижно поотношению к кожуху 1 установлен копир 8, нижняя часть которого выполнена с постоянным, а верхняя - с переменным радиусом кривизны. Нижняячасть копира установлена в зоне резания, а верхняя - в зоне разгрузки,Копир 8 имеет жестко прикрепленную к нему дугу 9, имеющую в поперечном сечении Т-образную форму. В про"резях 1 О барабана 4 установлены своэможностью перемещения по ним режущие элементы, выполненные из опорных пластин 11 с катками 12, установленными на пластинах с возможностью вращения и перемещения поповерхности копира и дуге.Роторный рабочий орган работаетследующим образом. Ротор опускается на дно водоемапри помощи механизма подъема...

Номер патента: 1200342

Опубликовано: 23.12.1985

Авторы: Дедонис, Иодвиршис, Сруогюс

МПК: G11B 15/12

Метки: головки, коммутации, магнитной

...3 воспроизведения, магнитную головку 4, первую и вторую оптопары 5 и б, источник 7 тока смешения, первый и второй формирователи 8 и 9 тока, коммутатор 10. Оптопары, в свою очередь, состоят из фоторезисторов 11 и 12 и свето- излучателей 13 и 14. Устройство содержит также управляемый коммутатор 15 с управляющим входом 16,В исходном состоянии светоизлучатели оптопар не подключены к источнику 7 тока смещения и магнитная головка отключена от усилителей и генератора. При включении режима воспроизведения источник 7 тока смешения соединен через коммутатор 10 и второй формирователь тока 9 с светоизлучателем 14 оптопары б, а сигнал с дополнительного выхода второго формирователя 9 тока приводит в разомкнутое состояние коммутатор 15. Сигнал...

Номер патента: 1078002

Опубликовано: 07.03.1984

Авторы: Дедонис, Кривицкас, Тамашаускас

МПК: E02F 5/28

Метки: водоемов

...в виде опорныхпластин, установленных с возможностьюпродольного перемещения в отверстиях, выполненных в звеньях цепи, а катки установлены на пластинах с возможностью вращения и перемещения вдоль рамы. 35На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 - рыхлитель,разрез; на фиг. 3 - разрез А-А на фиг. 2;на фиг. 4 - вид Б на фиг. 2.Устройство включает земснаряд 1 с необходимыми механизмами и приспособлениями для заякорения, механизм 2 для подъемаи опускания рыхлителя 3 с приводом 4 ивсасывающей трубой 5. Рыхлитель 3 содержит раму 6 со скребком 7 и криволинейным лотком 8, который в верхней части соединен со всасывающей трубой 5, гусеничную цепь 9, ведущую звездочку 10, установленную в передней части рамы, а в задней...

Номер патента: 949701

Опубликовано: 07.08.1982

Авторы: Бендорюс, Дедонис, Сруогюс

МПК: G11B 15/02

Метки: головки, записи, магнитной, током

...и управляюшим входом усилителя 1 записи, транзистор 14, эмиттер которого через источники света 15 и 16 оптронов 4 и 5 подключен к первой шине 10 питания, коллектор транзистора 14 через первый резистор 17 подключен к второй шине 11 питания, а база транзистора 14 соединена с резистором 18 и конденсатором 19 интегрирующей цепи 7, с вторым резистором 20, подключенным к нормально разомкнутому контакту 21 двух- позиционного переключателя 9, и с диодом 22, катод которого подключен к резистору 18 интегрирующей цепи 7 и к нормально замкнутому контуру 23 двухпозиционного переключателя 9, третий резистор 24 и соединенные последовательно четвертый резистор 25 и стабилитрон 26, подключенные соответственно к второй и первой шинам 11 и 10 питания,...

Номер патента: 860124

Опубликовано: 30.08.1981

Авторы: Бендорюс, Дедонис, Мешкис, Пакарклис, Сруогюс

МПК: G11B 15/02

Метки: записи, магнитофоне, поиска, стереофоническом

...с управляющими входами управляемых фильтров20выпрямителей 5 и 6 и управляющим входом управляемого порогового узла 8.Узел 11 сравнения и переключатель 13режимов входят в эадаюший блок, а управляемый пороговый узел 8 и формирователь259 импульсов входят в пороговый формирователь,Устройство работает следующим образом.Сигнал режима работ от переключателя13 подается на управляющие входы фильт- заров выпрямителей 5 и 6 и на управляющийвход порогового узла 8, при этом в режиме ускоренной перемотки носителя, когдауменьшается временной интервал междувоспроизводимыми программами и увеличи- З 5вается отдача головки, постоянная времениуправляемых фильтров выпрямителей 5 и 6уменьшается, а порог срабатывания узла8 увеличивается, соответственно в режиме...

Номер патента: 860118

Опубликовано: 30.08.1981

Авторы: Бендорюс, Дедонис, Кирснис, Сруогюс

МПК: G11B 5/02

Метки: магнитофонная, приставка

...вторым входом ктаймерному элементу 5. Выход элемента 4 коммутации соединен с первымвходом блока 6 управления лентопротяжным механизмом, подсоединенноговторым входом к таймерному элементу 255, и с усилителем 7 записи-воспроизведения, выполненным со одЙ шиной 8 подключения радиоприемника 9и с выходной шиной 1 О подключенияусилительно-коммутационного блока 11, З 0Магнитофонная приставка содержит также коммутируемый элемент 12 задерккни управляемый переключатель 13 сети,первый вход которого подсоединен ксетевому выключателю 2, второй вход - З 5к выходу источника 1 питания, а выход - к регулирующему элементу 3,выполненному с выходной шиной 14 подключения радиоприемника 9 и усилительно-коммутационного блока 11, При 40этом выход...

Номер патента: 640358

Опубликовано: 30.12.1978

Авторы: Дедонис, Римкус, Тринкунас, Якштас

МПК: G11B 5/02

Метки: воспроизведения, записи, магнитной, носителя

...связи,На чертеже показан один из возможных вариантов предлагаемого устройства для воспроизведения с носителя магнитной з- писи.Предлагаемое устройство содержит индукционную магнитную головку 1, обмотк которой подключена к входу первого усилителя воспроизведения 2. Оомотка индукционной магнитной головки 1 выполнена с отводом, подключенным к входу второго усилителя 3 воспроизведения, Выход второго усилителя воспроизведения соединен через фильтр 4 верхних частот с выходной шиной 5, подсоединенной через фильтр нижних частот б к выходу первого усилителя 2 воспроизведения. Первый и второй усилители воспроизведения выполнены с цспямп отрицательной обратной связи 7 и 8.В предлагаемом устройстве число витков обмотки индукционной магнитной...
